Инструкция
ECL Comfort 310, приложение A368

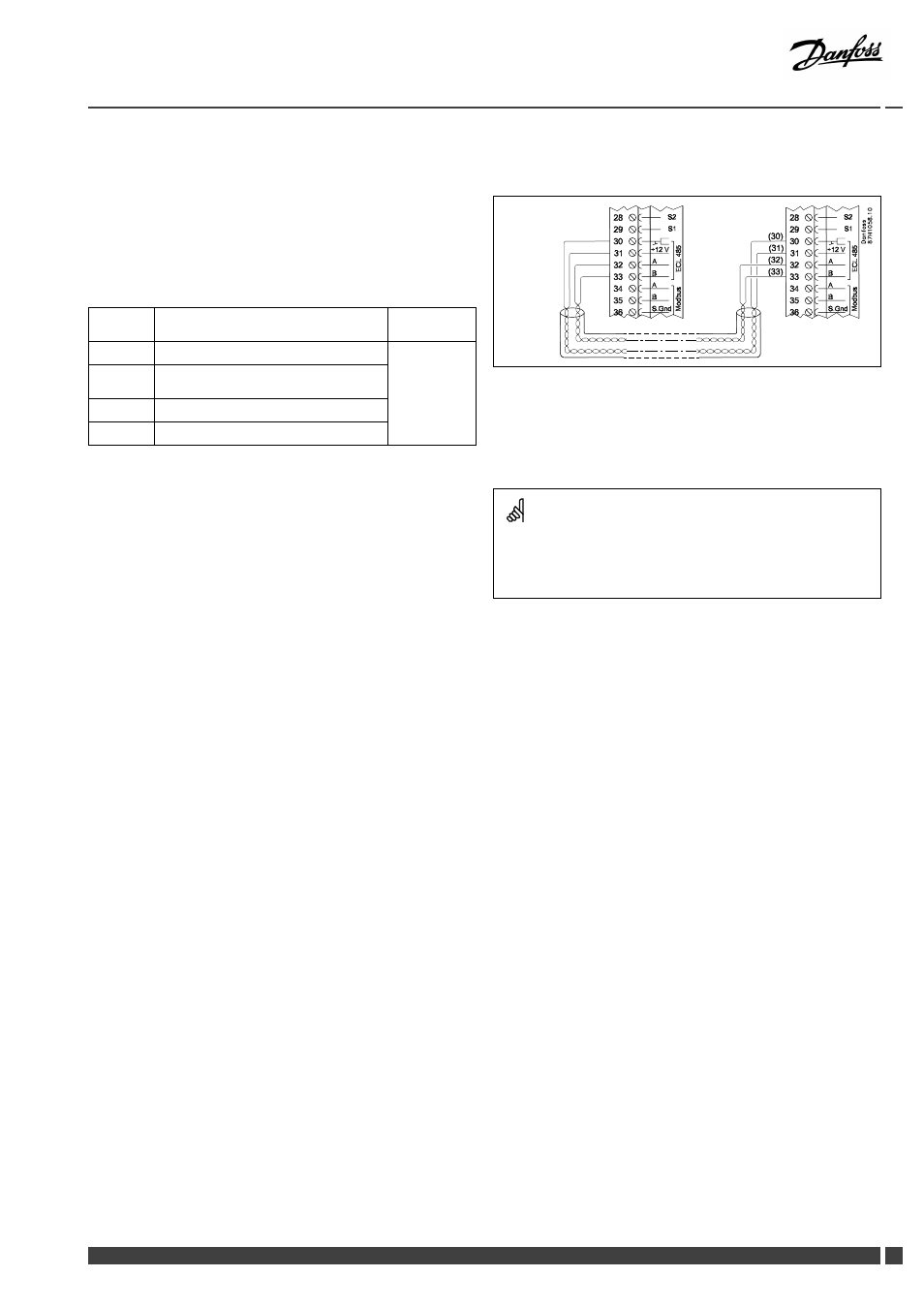

2.5.7 Электрические соединения, системы с управляемыми устройствами
Регулятор может использоваться в качестве ведущего или
ведомого через внутреннюю коммуникационную шину ECL 485
(2 кабеля витой пары).
Коммуникационная шина ECL 485 несовместима с шиной ECL в
ECL Comfort 110, 200, 300 и 301!
Клемма
Описание
Тип
(реком.)
30
Общая клемма
31
+12 В, коммуникационная шина ECL
485
32
А, коммуникационная шина ECL 485
33
В, коммуникационная шина ECL 485
Кабель 2 x
витая пара
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).
Danfoss District Energy
VI.LG.J1.50
DEN-SMT/DK
39
