Инструкция

ECL Comfort 310, приложение A368

Внеш. вход (переключатель) — A368.3 / A368.4

11141

Контур

Диапазон установки

Заводская

1

ВЫК / S1 ... S12

ВЫК

Приложения A368.3 и A368.4 оперируют внутренним модулем ECA 32.
Два входа S11 и S12 могут также использоваться в качестве входов
перенастройки.
Выберите вход для параметра «Внеш. вход» (переключатель).
Посредством кнопки переключателя регулятор может быть
перенастроен на режим комфорта или экономии.

ВЫК:

Для внешнего переключателя не выбран ни один
вход.

S1 ... S12: Вход, выбранный для внешнего переключателя.

Если один из входов S1...S6 выбран в качестве входа для
переключателя, соответствующий переключатель должен
иметь позолоченные контакты.
Если один из входов S7...S12 выбран в качестве входа
перенастройки, соответствующий переключатель должен
иметь стандартные контакты.

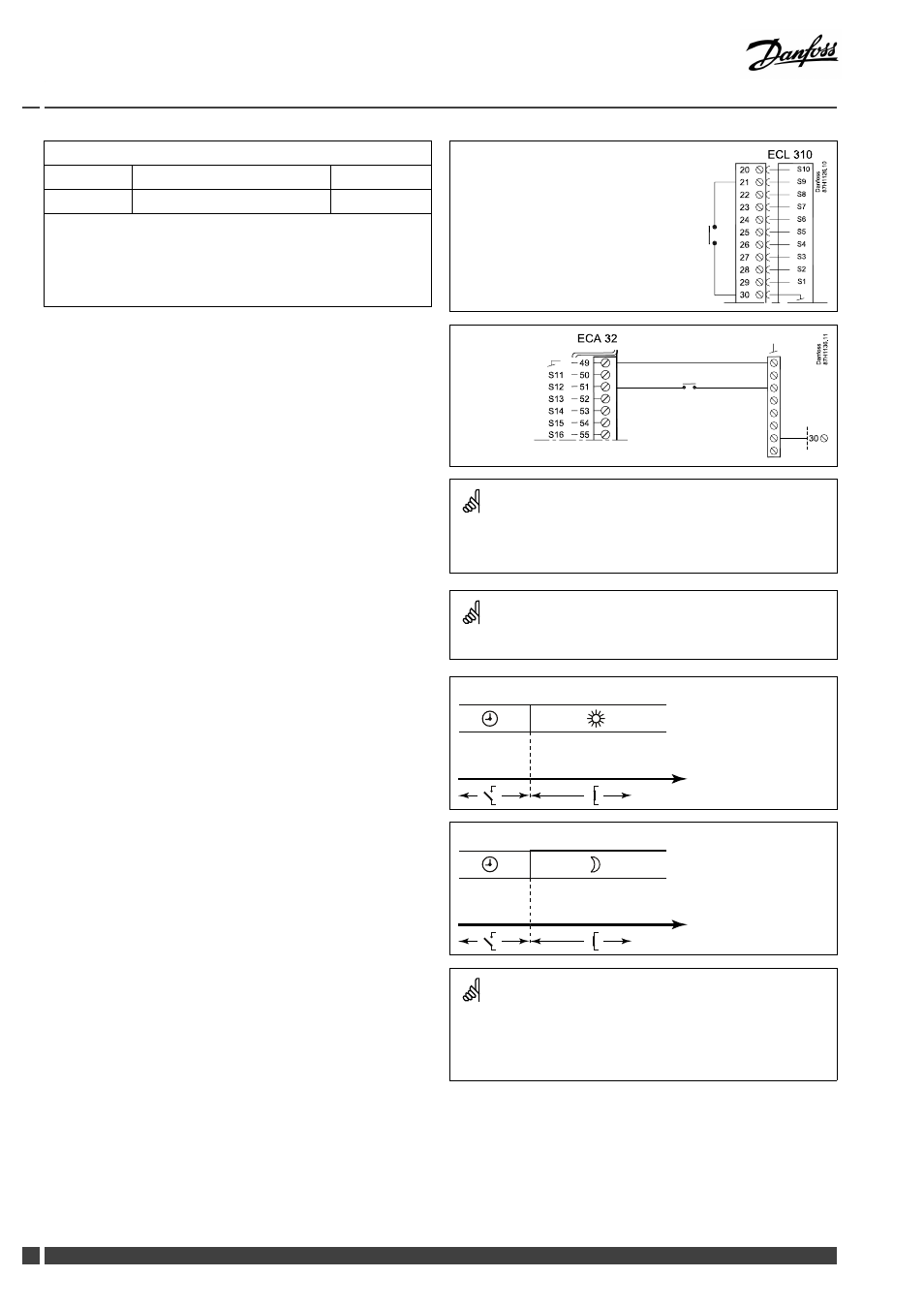

Пример подключения переключателя ко входам S9 и S12 см.
на рисунке.

На данных двух иллюстрация (переключение на комфортный
режим и переключение на экономный режим) показана работа
данной функции.

Для перенастройки выбирайте только неиспользованные входы.

Если для перенастройки назначен уже используемый вход, работа
данного входа будет также прервана.

См. также «Внеш.реж.».

Переключение в комфортный режим

Время

Переключение в режим энергосбережения

Время

Результат переключения в режим энергосбережения зависит от
параметра «Полн. откл.».
Полн. откл. = ВЫК: Отопление понижается
Полн. откл. = ВКЛ: Отопление прекращено

90

DEN-SMT/DK

VI.LG.J1.50
