Инструкция по эксплуатации Danfoss ECL Comfort 310, Приложение A368
Страница 35
Инструкция
ECL Comfort 310, приложение A368

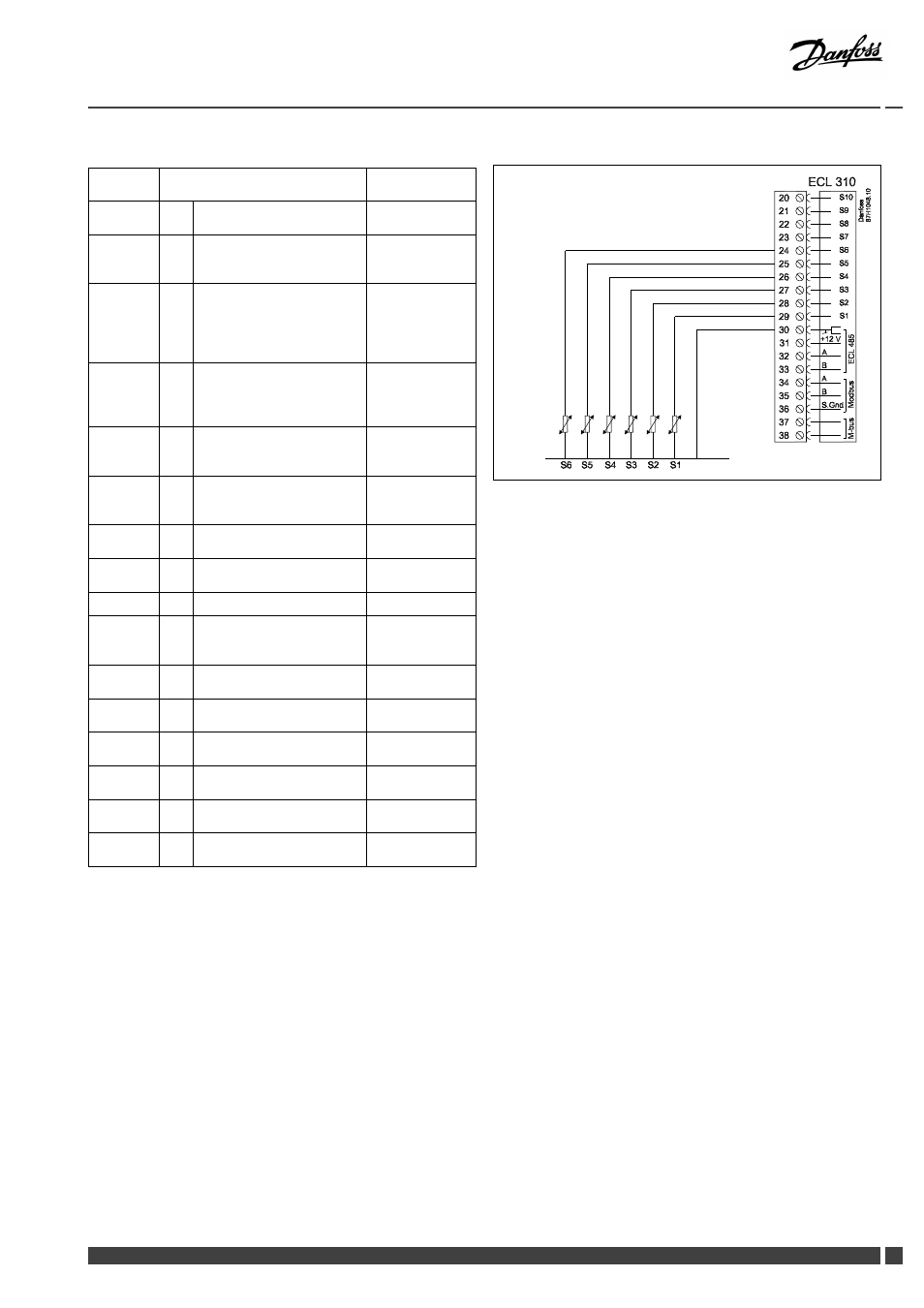

A368.3 / A368.4:
Клемма
Датчик / описание
Тип
(реком.)
29 и 30
S1
Датчик температуры
наружного воздуха*
ESMT
28 и 30
S2
Датчик температуры
подаваемого
теплоносителя**
ESM-11 / ESMB /
ESMC / ESMU
27 и 30
S3
Датчик температуры
теплоносителя
в подающем
трубопроводе***,
отопление
ESM-11 / ESMB /
ESMC / ESMU
26 и 30
S4
Датчик температуры
теплоносителя
в подающем
трубопроводе***, ГВС
ESM-11 / ESMB /
ESMC / ESMU
25 и 30
S5
Датчик температуры в
обратном трубопроводе,
Отопление
ESM-11 / ESMB /
ESMC / ESMU
24 и 30
S6
Датчик температуры в
обратном трубопроводе,
ГВС
ESM-11 / ESMB /
ESMC / ESMU
23 и 30
S7
Дифференциальное реле
давления, Отопление
22 и 30
S8
Дифференциальное реле
давления, ГВС
21 и 30
S9
Датчик сигнализации
20 и 30
S10 Датчик давления (0-10
В или 4-20 мА) или реле
давления
50 и 49
S11 Датчик давления, 0-10 В
или 4-20 мА
Вход для
сигнала ЕСА 32
51 и 49
S12 Датчик сигнализации
Вход для
сигнала ЕСА 32
52 и 49
S13 Датчик давления, 0-10 В
или 4-20 мА
Вход для
сигнала ЕСА 32
53 и 49
S14 Датчик давления, 0-10 В
или 4-20 мА
Вход для
сигнала ЕСА 32
54 и 49
S15 Датчик давления, 0-10 В
или 4-20 мА
Вход для
сигнала ЕСА 32
55 и 49
S16 Датчик давления, 0-10 В
или 4-20 мА
Вход для
сигнала ЕСА 32
*
Если датчик температуры наружного воздуха не
подключен, или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (ноль) °C.
**
Только в приложении A368.4.
***
Для правильного функционирования системы датчик
температуры теплоносителя в подающем трубопроводе
должен быть всегда подключен. Если датчик не
подключен, или в кабеле произошло короткое замыкание,
регулирующий клапан с электроприводом закрывается
(функция безопасности).
Установленная на заводе перемычка:
30 с общей клеммой.
