ECL Comfort 310, приложение A368

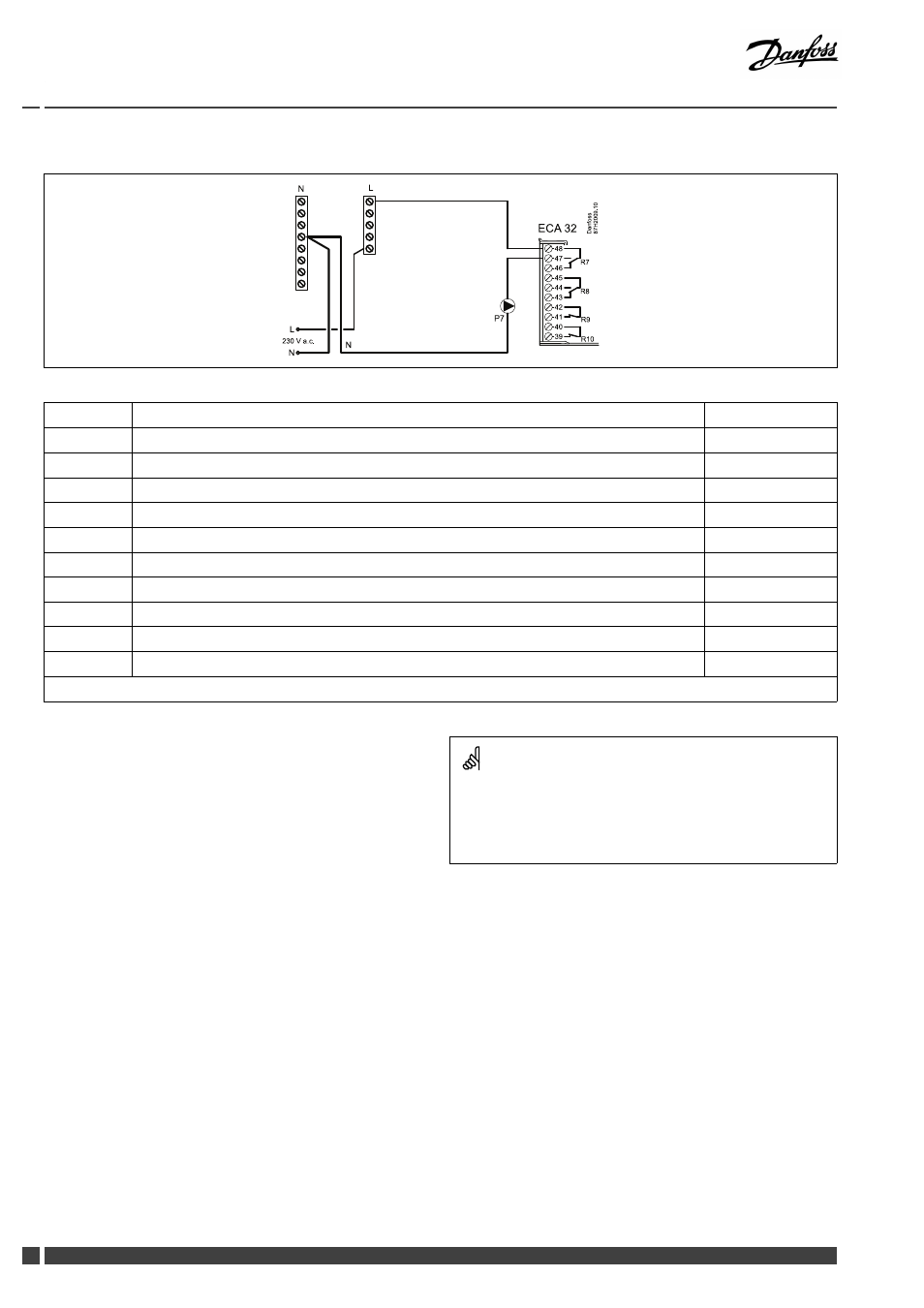

Подключение насоса Р7 к ЕСА 32
8
7
H
2
0
0
9
.1
0
D
a
n
fo
s
s
39
40
41
42
43
44
45
46
47
48
R7
R8
R9
R10
230 V a.c .
L
N
L
N
N
P 7
ECA 32
Клемма
Описание
Макс. нагрузка
48
Фаза для насоса подпитки
47
P7
Насос подпитки, контур 1
4 (2) A / ~230 В *
46
Не используется
45
Не используется
44
Не используется
43
Не используется
42
Не используется
41
Не используется
40
Не используется
39
Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
26
DEN-SMT/DK
VI.LG.J1.50
Danfoss District Energy
