Инструкция ECL Comfort 310, приложение A368

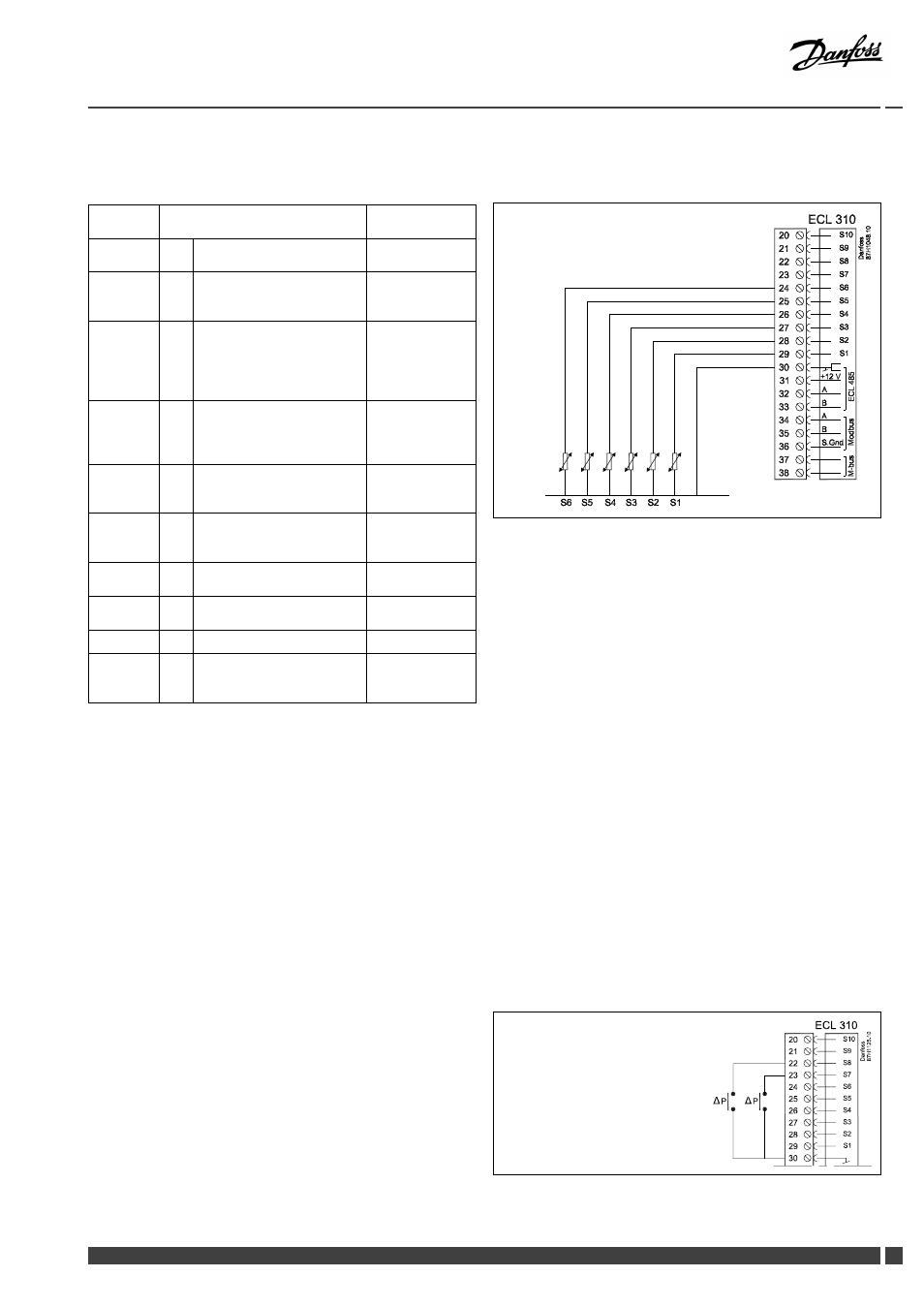

2.5.5 Электрические соединения, датчики температуры Pt 1000 и сигнализаторы
A368.1 / A368.2:
Клемма Датчик / описание Тип
(реком.)
29 и 30 S1 Датчик температуры
наружного воздуха* ESMT
28 и 30 S2 Датчик температуры
подаваемого
теплоносителя** ESM-11 / ESMB /
ESMC / ESMU
27 и 30 S3 Датчик температуры
теплоносителя
в подающем
трубопроводе***,
отопление ESM-11 / ESMB /
ESMC / ESMU
26 и 30 S4 Датчик температуры
теплоносителя
в подающем
трубопроводе***, ГВС ESM-11 / ESMB /
ESMC / ESMU
25 и 30 S5 Датчик температуры в
обратном трубопроводе,
Отопление ESM-11 / ESMB /
ESMC / ESMU
24 и 30 S6 Датчик температуры в
обратном трубопроводе,
ГВС ESM-11 / ESMB /
ESMC / ESMU
23 и 30 S7 Дифференциальное реле
давления, Отопление
22 и 30 S8 Дифференциальное реле
давления, ГВС
21 и 30 S9 Датчик сигнализации
20 и 30 S10 Датчик давления (0-10
В или 4-20 мА) или реле
давления
* Если датчик температуры наружного воздуха не
подключен, или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (ноль) °C.
** Только в приложении A368.2.
*** Для правильного функционирования системы датчик
температуры теплоносителя в подающем трубопроводе
должен быть всегда подключен. Если датчик не
подключен, или в кабеле произошло короткое замыкание,
регулирующий клапан с электроприводом закрывается
(функция безопасности).
Установленная на заводе перемычка:
30 с общей клеммой.
Подключение 2 дифференциальных датчиков давления
