Инструкция ECL Comfort 310, приложение A368

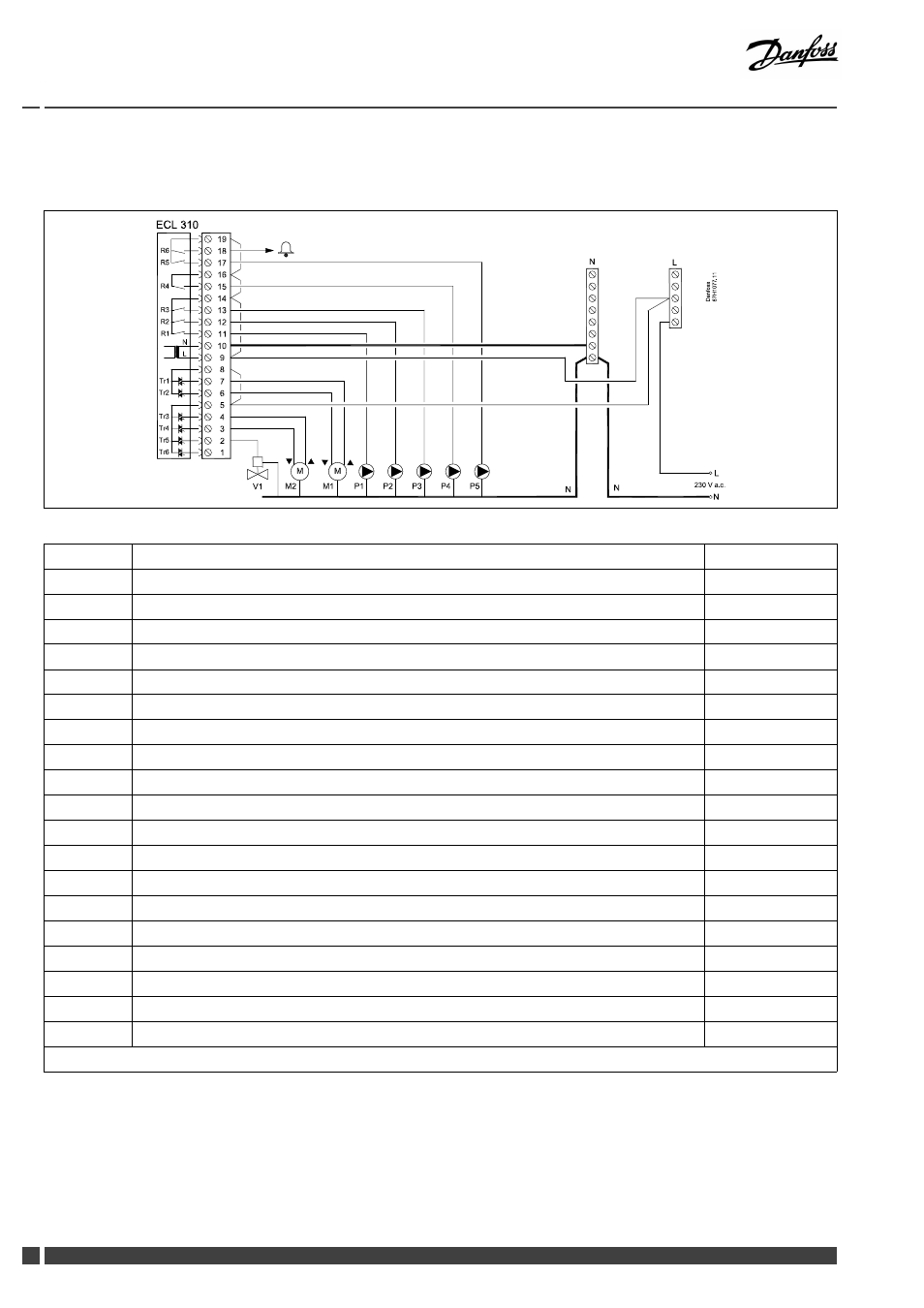

2.5.2 Электрические соединения, ~ 230 В, электропитание, насосы, регулирующие клапаны с электроприводом и т.п.
Приложение A368.1 / A368.2
Клемма Описание Макс. нагрузка
19 Фаза для циркуляционного насоса и сигнализации
18 Сигнализация 4 (2) A / ~230 В *
17 P5 Циркуляционный насос ВКЛ/ВЫКЛ, контур 1 4 (2) A / ~230 В *
16 Фаза для циркуляционного насоса
15 P4 Насос подпитки ВКЛ/ВЫКЛ, контур 1 4 (2) A / ~230 В *
14 Фаза для циркуляционных насосов
13 P3 Циркуляционный насос ВКЛ/ВЫКЛ, контур 1 4 (2) A / ~230 В *
12 P2 Циркуляционный насос ВКЛ/ВЫКЛ, контур 2 4 (2) A / ~230 В *
11 P1 Циркуляционный насос ВКЛ/ВЫКЛ, контур 2 4 (2) A / ~230 В *
10 Напряжение питания ~230 В - нейтраль (N)
9 Напряжение питания ~ 230 В - фаза (L)
8 M1 Фаза для регулирующего клапана с электроприводом, контур 2
7 M1 Электропривод - открытие 0.2 A / 230 В ~
6 M1 Электропривод - закрытие 0.2 A / 230 В ~
5 M2 Фаза для регулирующего клапана с электроприводом, контур 1
4 M2 Электропривод - открытие 0.2 A / 230 В ~
3 M2 Электропривод - закрытие 0.2 A / 230 В ~
2 V1 Электромагнитный клапан, контур 1, функция подпитки 0.2 A / 230 В ~
1 Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, 14 с 16, 16 с 19, L с 5 и L с 9, N с 10
22 DEN-SMT/DK VI.LG.J1.50 Danfoss District Energy
