Применение A368.4 весьма разнообразно. Основные
принципы работы:
Отопление (контур 1)
Температура в подающем требопроводе задается в
соответствии с вашими требованиями. Датчик температуры
теплоносителя в подающем трубопроводе (S3) является
наиболее важным датчиком. Заданная температура подачи
S3 рассчитывается ECL-регулятором на основе температуры
наружного воздуха (S1). Чем ниже температура наружного
воздуха, тем выше заданная температура подачи.
Температура первичного контура (S2) используется для
управления температурой S3 относительно температуры S2
или для увеличения порога заданной температуры подачи.
Заводские настройки, при которых заданная температура
подачи определяется температурой первичного контура
(S2), не позволяют изменять заданную температуру подачи в
соответствии с режимом комфорта или энергосбережения.
Тем не менее, если температура теплоносителя (S2)
определяет максимальный порог заданной температуры
подачи, то в режимах комфорта и экономии будет два разных
температурных значения заданной комнатной температуры.
Регулирующий клапан с электроприводом (M2) постепенно
открывается, если температура подаваемого теплоносителя
оказывается ниже заданной температуры подачи и наоборот.
Температура обратного теплоносителя для централизованного
отопления (S5) не должна быть слишком высокой. Если это
так, то заданная температура подачи может быть изменена
(обычно в сторону более низкого значения), что приведет к
постепенному закрыванию клапана с электроприводом.
В системах отопления с котлом температура обратного
контура не должна быть слишком низкой (для ее настройки
используется аналогичная процедура, описанная выше).
Кроме того, ограничение температуры в обратном
трубопроводе зависит от температуры наружного воздуха.
Чем ниже температура наружного воздуха, тем выше порог
допустимой температуры обратки.
Соответствующий циркуляционный насос включается при
включении отопления или для защиты от заморозки.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше заданного значения.
Статическое давление во вторичном контуре (на стороне
потребителя) может быть измерено 1)аналоговым сигналом
0 - 10 В (датчик давления); или 2) дискретным сигналом от
реле давления. В случае слишком низкого давления функция
подпитки обеспечивает подкачку теплоносителя. Два насоса
подпитки используются поочередно.
ГВС (контур 2)
Если температура ГВС (S4) оказывается ниже требуемого
значения, то постепенно открывается клапан с
электроприводом (M1) и наоборот. Если заданная температура
ГВС не может быть достигнута, контур отопления будет
постепенно закрываться, передавая больше энергии на контур
ГВС.
Температура в обратном трубопроводе (S6) может
ограничиваться определенным значением.
В соответствии с недельным графиком контур ГВС может быть
переключен на режим комфорта или экономии (два разных
температурных значения для требуемой температуры горячей
воды).
В определенные дни недели возможен запуск
антибактериальной функции.

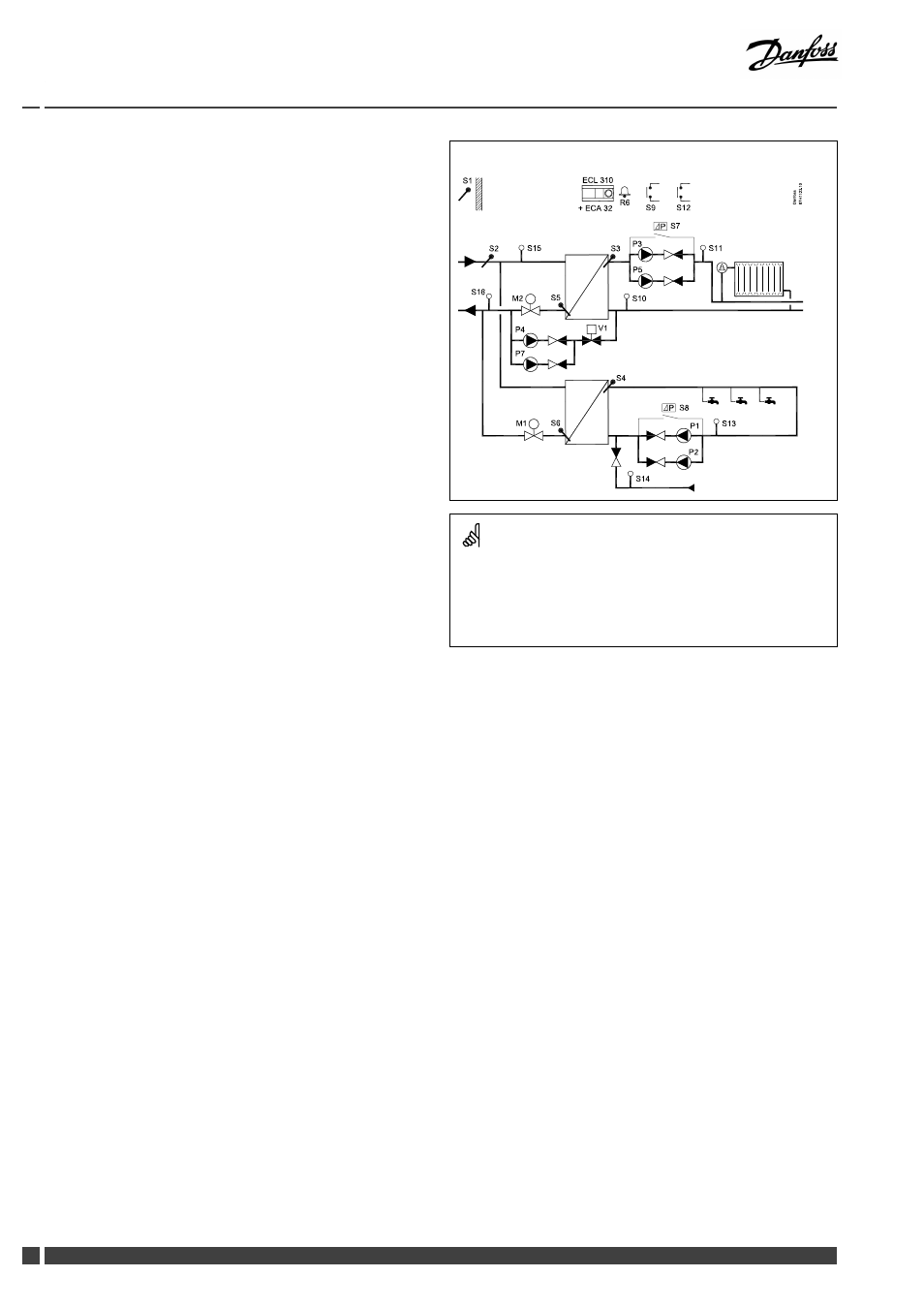

Стандартная схема A368.4
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
ECA 32
Внутренний модуль ввода-вывода
S1 Датчик температуры наружного воздуха
S2 Датчик температуры первичного контура
S3 Датчик температуры теплоносителя в подающем
трубопроводе, контур 1
S4 Датчик температуры подачи ГВС, контур 2
S5 Датчик температуры обратки, контур 1
S6 Датчик температуры обратки ГВС, контур 2
S7 Дифференциальное реле давления, контур 1
S8 Дифференциальное реле давления, контур 2
S9 Аварийный вход
S10 Датчик давления или реле давления, контур 1
S11 Датчик давления, контур 1
S12 Аварийный вход
S13 Датчик давления, контур 2
S14 Датчик давления, контур 2
S15 Датчик давления
S16 Датчик давления
P1 Циркуляционный насос, ГВС, контур 2
P2 Циркуляционный насос, ГВС, контур 2
P3 Циркуляционный насос, отопление, контур 1
P4 Насос подпитки, контур 1
P5 Циркуляционный насос, отопление, контур 1
P7 Насос долива воды, контур 1
M1 Регулирующий клапан с электроприводом, контур 2
M2 Регулирующий клапан с электроприводом, контур 1
V1 Электромагнитный клапан, контур 1, клапан
подпитки
R6 Выход реле, сигнализация
