Инструкция
ECL Comfort 310, приложение A368
7.3 Настройки
S11, S13 ... S16 датчик давл. — A368.3 / A368.4
Контур
Диапазон установки
Заводская
Только чтение
Давление измеряется при помощи преобразователя (датчика)
давления. Датчик передает измеренное давление в виде
сигнала 0-10 В или 4-20 мA. Сигнал напряжения передается
непосредственно на соответствующий вход. Токовый сигнал
преобразуется с помощью резистора в напряжение и подается
на вход. Измеренное напряжение затем преобразуется
регулятором в значение давления.
Следующая процедура настраивает измерение:
Выберите соответствующее меню и введите значения входного
напряжения (1 и 10 вольт) и отображаемое давление (в барах).
Давление: 0.0 ... 30.0 бар
Фиксированные настройки напряжения: 1 В и 10 В
Заводские установки: (1.0,0) и (10,20.0)
Это значит что «Давление» равно 0.0 бар при 1 В и 20.0 бар при
10 В.
Обычно чем больше напряжение, тем выше отображаемое
давление.

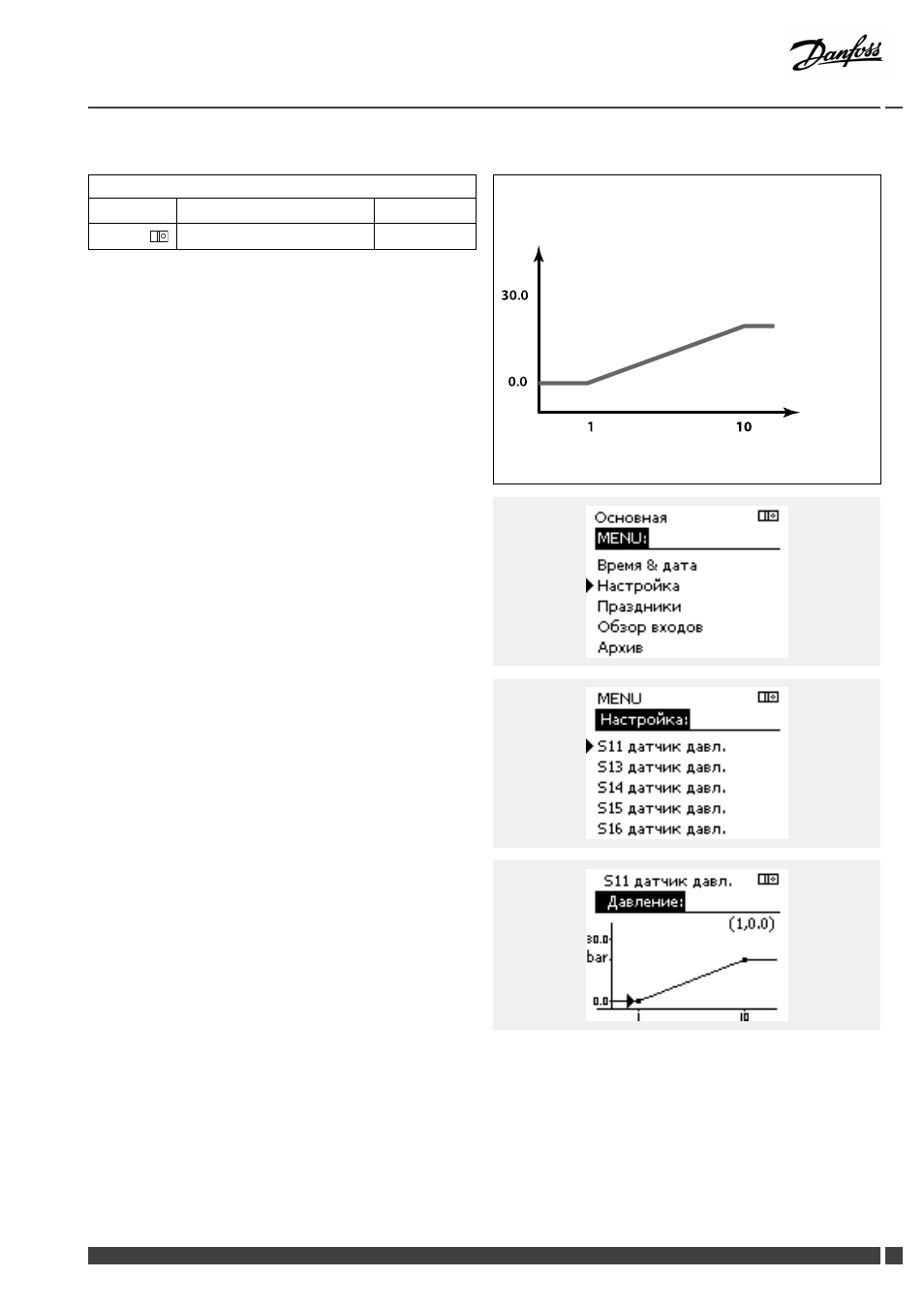

Пример: Зависимость между входным напряжением и измеряемым
давлением (в барах).
Бар
1
0
1
30.0
0.0
Вольт
В этом примере видно что напряжению в 1 вольт соответствует
0.0 бар, и 10 вольт соответствуют 20.0 бар.
