Инструкция ECL Comfort 310, приложение A368

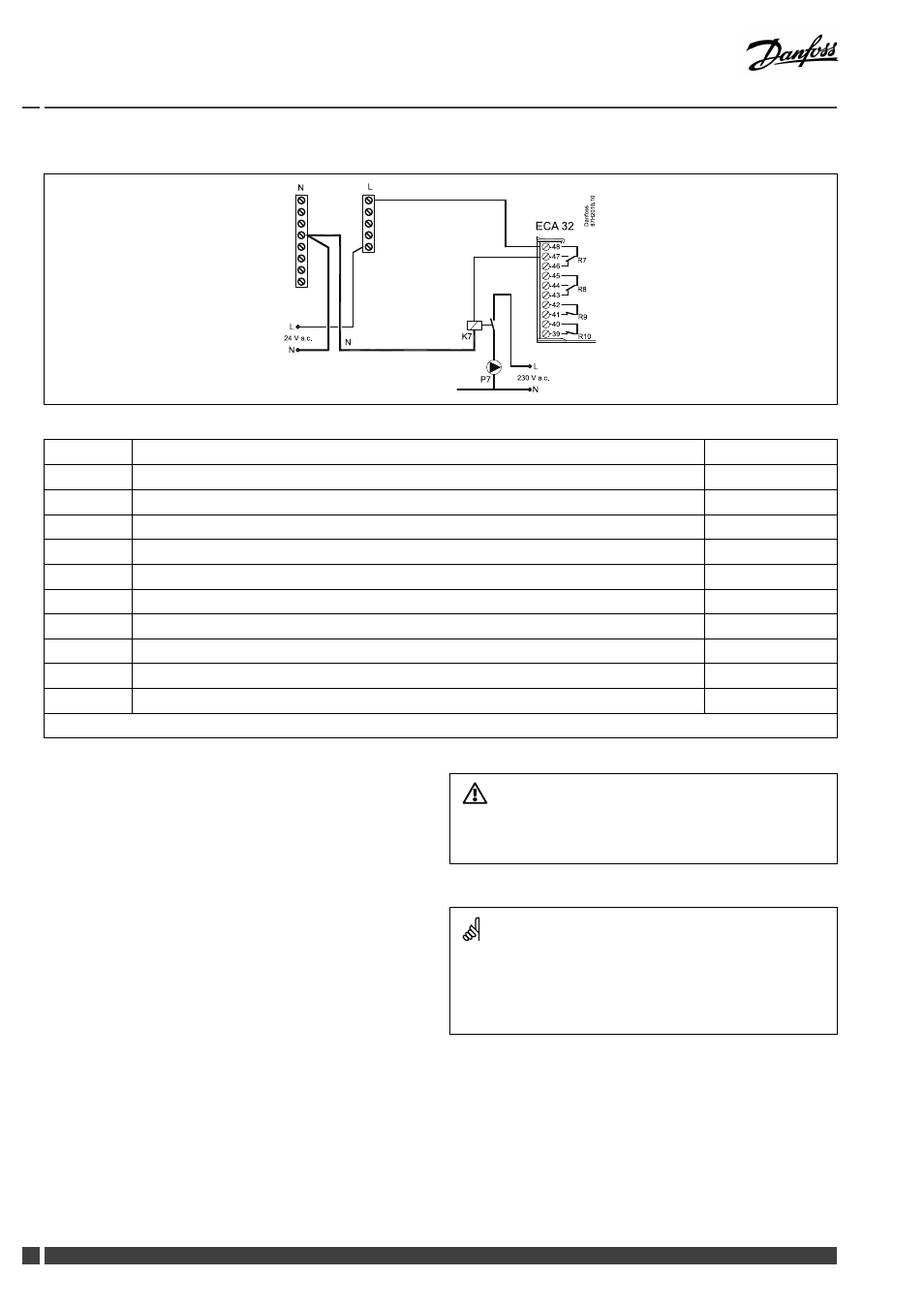

Подключение насоса Р7 к ЕСА 32
8
7 H
2 0
1 0 .1
0
D
a n fo
s s
39
40
41
42
43
44
45
46
47
48
R7
R8
R9
R10 24 V a.c .
L
N
L N
N
K7
P 7
L
N
230 V a.c .
ECA 32
Клемма Описание Макс. нагрузка
48 Фаза для насоса подпитки
47 K7 Насос подпитки, контур 1 4 (2) A / ~ 24 В *
46 Не используется
45 Не используется
44 Не используется
43 Не используется
42 Не используется
41 Не используется
40 Не используется
39 Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Не подключайте напрямую к регулятору с питанием ~24 В
компоненты с напряжением ~230 В. Используйте вспомогательные
реле (К) для разделения ~230 В и ~24 В.
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
32 DEN-SMT/DK VI.LG.J1.50 Danfoss District Energy
