Инструкция
ECL Comfort 310, приложение A368
Приложение A368.3, общее описание
Циркуляционные насосы Р3 и Р5 (контур отопления) / Р1 и Р2
(контур ГВС) работают поочередно в соответствии с графиком.
Один насос остается в резерве, а другой работает. В случае
сбоя (отсутствует перепад давлений) в работе одного насоса,
запускается другой. При этом подается аварийный сигнал для
последующего осмотра и ремонта неисправного насоса.
Сигнал (реле 6) подается в следующих случаях:
•
Фактическая температура подачи отличается от заданной
температуры подачи.
•
Работающий циркуляционный насос не создает перепад
давления.
•
Функция подпитки не создает давления за установленный
отрезок времени.
•
Активирован универсальный аварийный вход S9 или S12.
Модуль ECA 32 (внутренний модуль ввода-вывода)
используется для измерения давления (сигнал в 0 - 10 В датчика
давления) через S11, S13, S14, S15 и S16. Дополнительный
универсальный аварийный вход может быть организован
через S12.
Возможна установка связи через шину Modbus с системой
SCADA.
М-bus обеспечивает связь с расходомером или счетчиком
тепла. Контроллер может ограничить расход теплоносителя
или энергии заданным максимальным значением или в
соответствии с температурой наружного воздуха.
Более того, данные М-bus могут быть переданы на шину
Modbus.

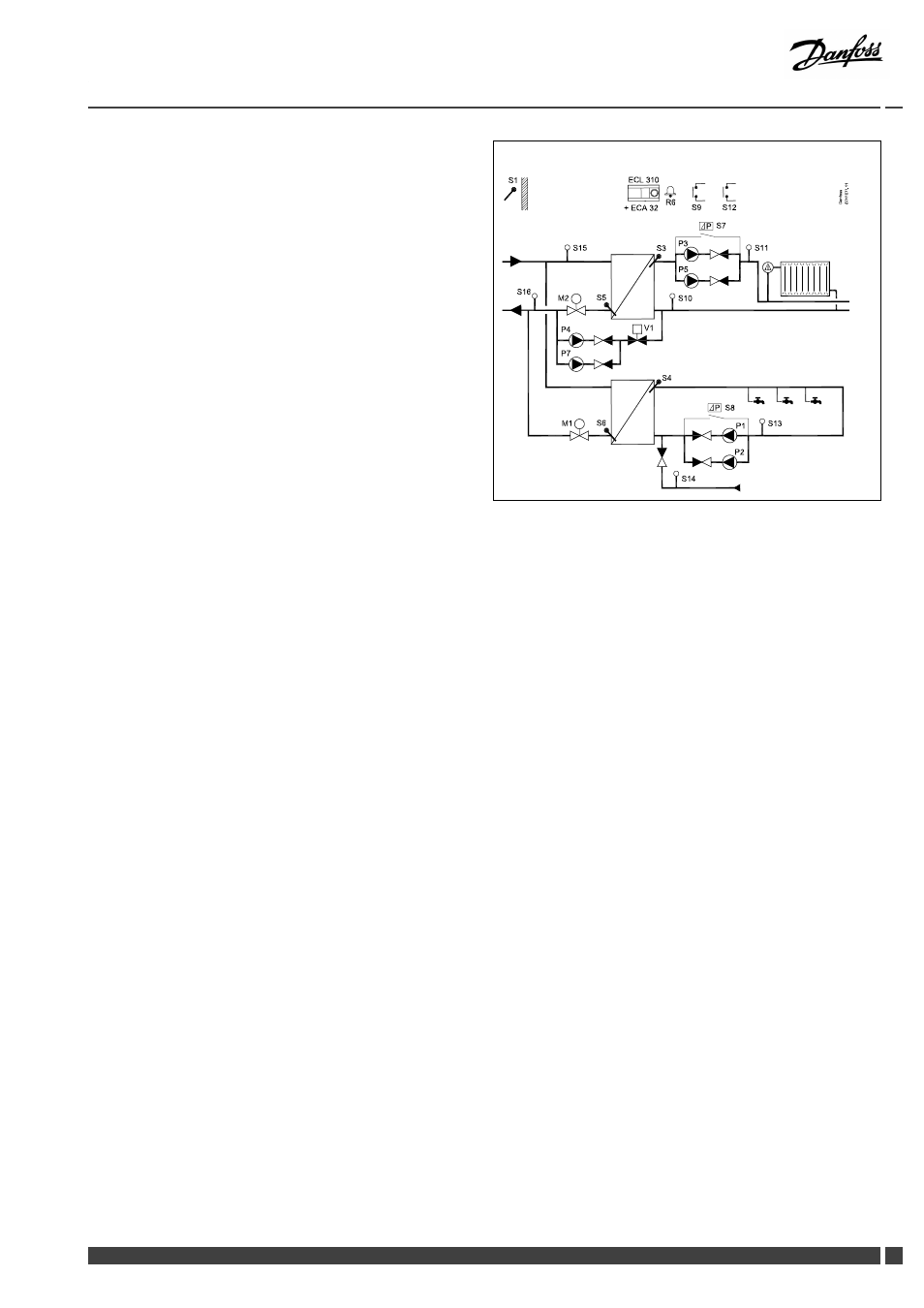

Стандартная схема A368.3
