Инструкция ECL Comfort 310, приложение A368
2.0 Установка
2.1 Перед началом работы
Применение A368.1 весьма разнообразно. Основные
принципы работы:
Отопление (контур 1)
Температура в подающем трубопроводе задается в
соответсствии с вашими требованиями. Датчик температуры
теплоносителя в подающем трубопроводе (S3) является
наиболее важным датчиком. Заданная температура подачи
S3 рассчитывается ECL-регулятором на основе температуры
наружного воздуха (S1) в соответствии с графиком. Чем
ниже температура наружного воздуха, тем выше заданная
температура подачи.
В соответствии с недельным графиком контур отопления
может быть переключен на режим комфорта или экономии (два
разных температурных значения для требуемой комнатной
температуры).
Регулирующий клапан с электроприводом (M2) постепенно
открывается, если температура подаваемого теплоносителя
оказывается ниже заданной температуры подачи и наоборот.
Температура обратного теплоносителя для централизованного
отопления (S5) не должна быть слишком высокой. Если это
так, то заданная температура подачи может быть изменена
(обычно в сторону более низкого значения), что приведет к
постепенному закрыванию клапана с электроприводом.
В системах отопления с котлом температура обратного
контура не должна быть слишком низкой (для ее настройки
используется аналогичная процедура, описанная выше).
Кроме того, ограничение температуры в обратном
трубопроводе зависит от температуры наружного воздуха.
Чем ниже температура наружного воздуха, тем выше порог
допустимой температуры обратки.
Соответствующий циркуляционный насос включается при
включении отопления или для защиты от заморозки.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше заданного значения.
Статическое давление во вторичном контуре (на стороне
потребителя) может: 1) непрерывно измеряться датчиком
давления 0-10В; или 2) быть дискретным сигналом от реле
давления. В случае слишком низкого давления функция
подпитки заполнит систему из первичного контура.
ГВС (контур 2)
Если температура ГВС (S4) оказывается ниже требуемого
значения, то клапан с электроприводом (M1) постепенно
открывается и наоборот. Если заданная температура ГВС не
может быть достигнута, контур отопления будет постепенно
закрываться, передавая больше энергии на контур ГВС.
Температура обратки (S6) может ограничиваться
определенным значением.
В соответствии с недельным графиком контур ГВС может быть
переключен на режим комфорта или экономии (два разных
температурных значения для требуемой температуры горячей
воды).
В определенные дни недели возможен запуск
антибактериальной функции.

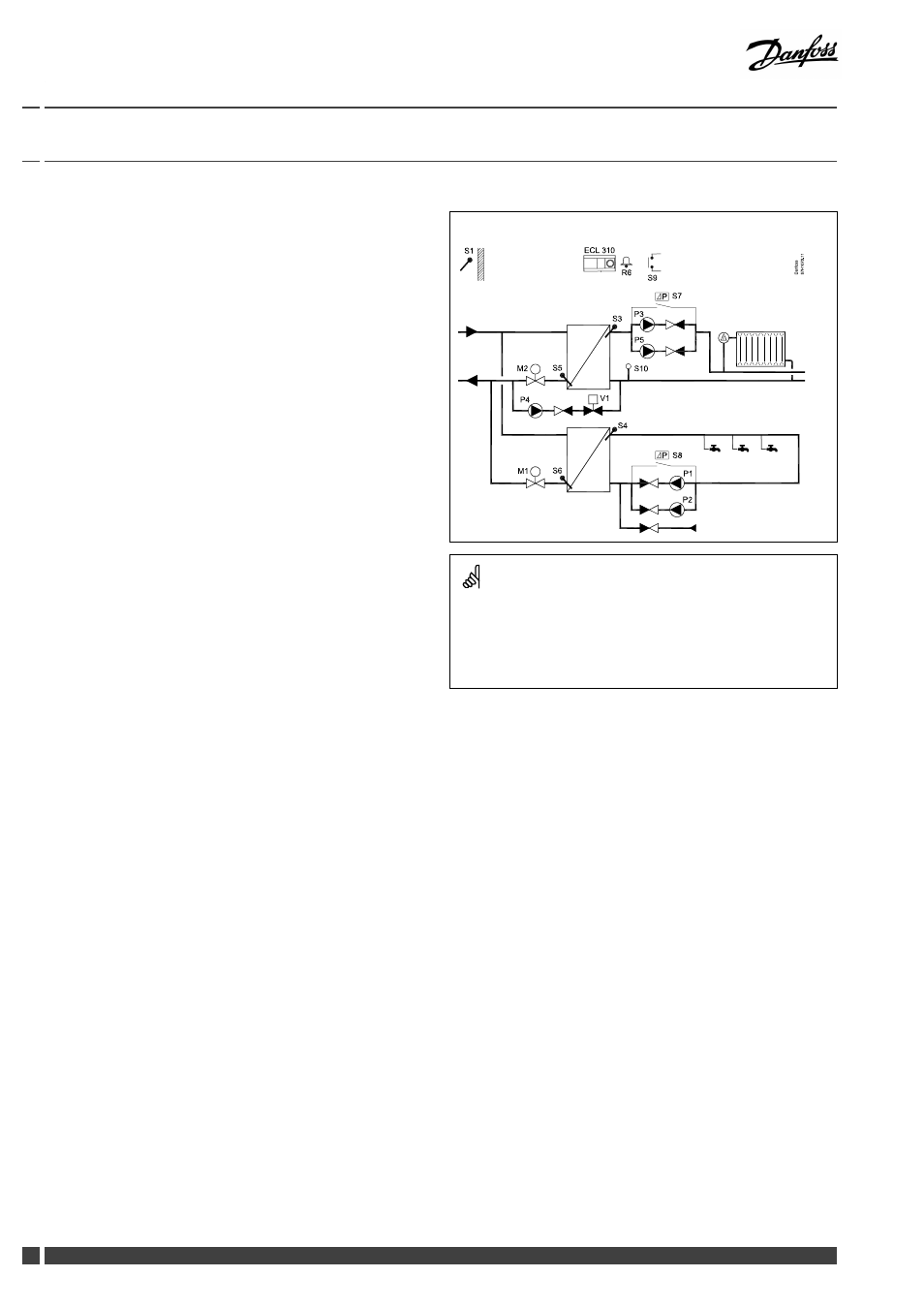

Стандартная схема A368.1
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S3 Датчик температуры теплоносителя в подающем
трубопроводе, контур 1
S4 Датчик температуры подачи ГВС, контур 2
S5 Датчик температуры в обратном трубопроводе,
контур 1
S6 Датчик температуры в обратном трубопроводе,
контур 2
S7 Дифференциальное реле давления, контур 1
S8 Дифференциальное реле давления, контур 2
S9 Аварийный вход
S10 Датчик давления или реле давления, контур 1
P1 Циркуляционный насос, ГВС, контур 2
P2 Циркуляционный насос, ГВС, контур 2
P3 Циркуляционный насос, Отопление, контур 1
P4 Насос подпитки, контур 1
P5 Циркуляционный насос, Отопление, контур 1
M1 Регулирующий клапан с электроприводом, контур 2
M2 Регулирующий клапан с электроприводом, контур 1
V1 Электромагнитный клапан, контур 1, клапан
подпитки
R6 Выход реле, сигнализация
