Инструкция
ECL Comfort 310, приложение A368
Т под. макс. Y2 (верхнее значение макс. границы) —
A368.2 / A368.4
11301
Контур
Диапазон установки
Заводская
1
10 ... 150 °C
95 °C
Устанавливает верхнее значение макс. границы заданной
температуры подачи.
Т под. низ. Х1 (нижнее значение темп-ры подачи) —
A368.2 / A368.4
11302
Контур
Диапазон установки
Заводские
1
10 ... 150 °C
70 °C
Устанавливает нижнее значение температуры подачи
относительно заданной макс. температуры подачи. Когда
температура подачи опускается ниже установленного
значения, макс. граница температуры теплоносителя
устанавливается равной Y1. Когда температура подачи
превышает установленное значение, макс. граница
температуры теплоносителя становится выше.
Т низ. макс. Y1 (нижнее значение макс. границы) —
A368.2 / A368.4
11303
Контур
Диапазон установки
Установка
1
10 ... 150 °C
50 °C
Устанавливает нижнее значение макс. границы заданной
температуры подачи.
Процесс установки, когда заданная температура подачи
ограничивается в максимальном значении температурой
теплоносителя в подающем трубопроводе (S2).
1. Выберите «Отопит. график».
2. Установите нужные значения требуемой температуры
подачи по всем 6 координатам (-30 °C, -15 °C и т.д.).
Результат:
Требуемая температура подачи будет устанавливаться в
зависимости от температуры наружного воздуха, но не выше
максимального значения, зависящего от параметров «Т под.
выс Х2», «Т выс. макс.Y2», «Т под. низ. Х1» и «Т низ макс. Y1».

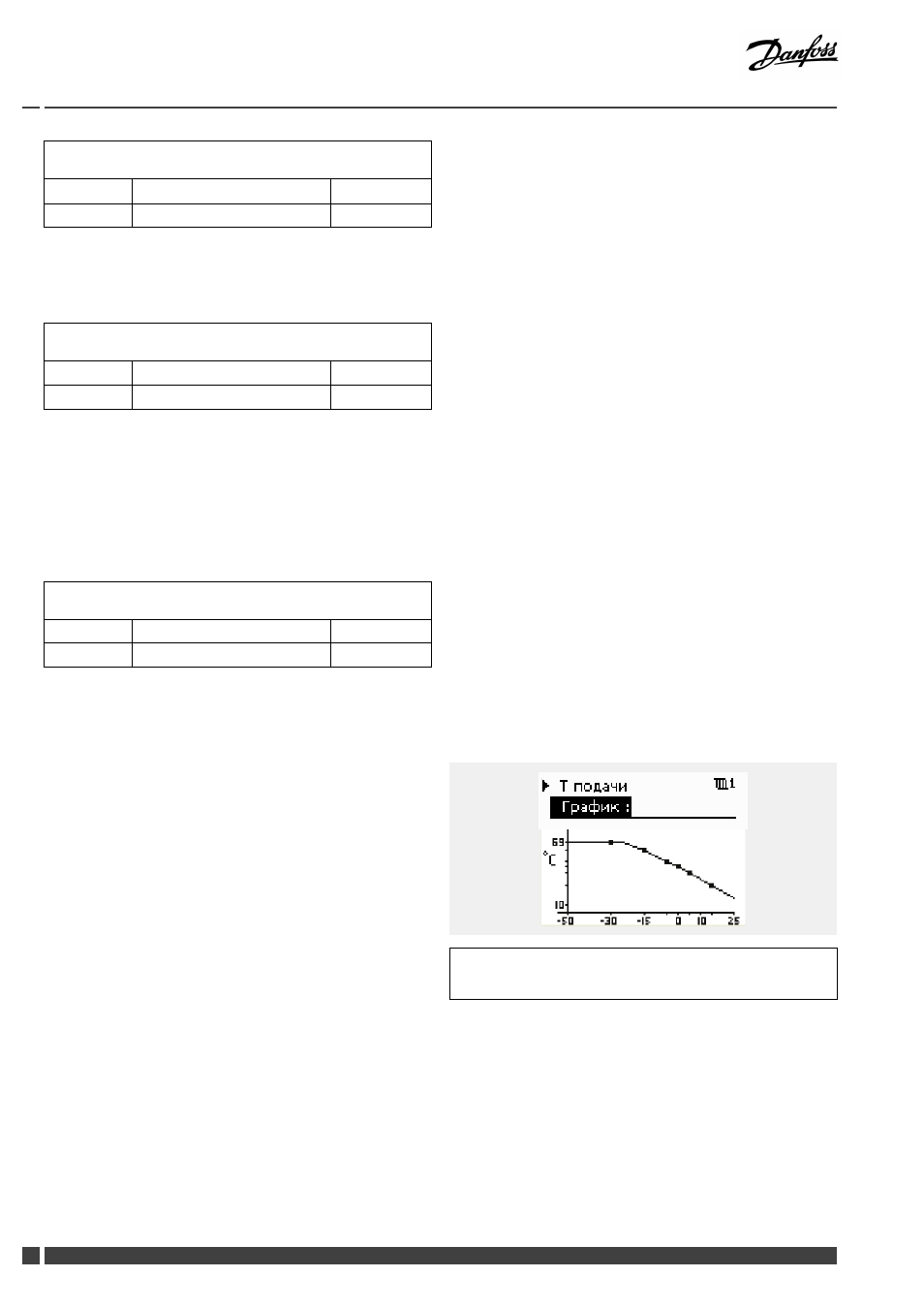

На данном примере показан макс. ограничение требуемой
температуры подачи при температуре теплоносителя (S2) равной
105 °C.
