Инструкция
ECL Comfort 310, приложение A368

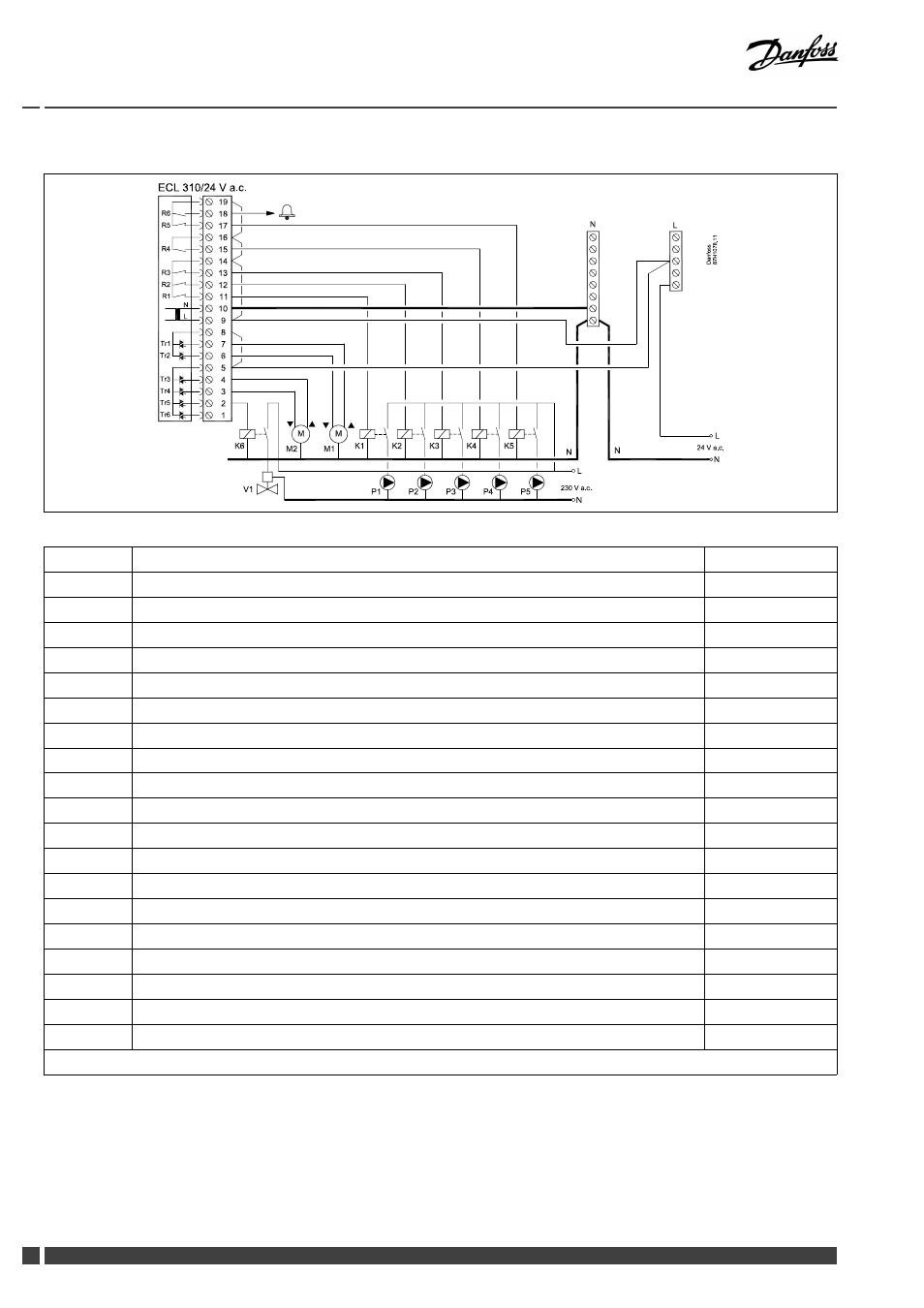

Приложение A368.3 / A368.4
Клемма
Описание
Макс. нагрузка
19
Фаза для циркуляционного насоса и сигнализации
18
Авария
4 (2) A / ~ 24 В *
17
K5
Циркуляционный насос ВКЛ/ВЫКЛ, контур 1
4 (2) A / ~ 24 В *
16
Фаза для циркуляционного насоса
15
K4
Насос подпитки ВКЛ/ВЫКЛ, контур 1
4 (2) A / ~ 24 В *
14
Фаза для циркуляционных насосов
13
K3
Циркуляционный насос ВКЛ/ВЫКЛ, контур 1
4 (2) A / ~ 24 В *
12
K2
Циркуляционный насос ВКЛ/ВЫКЛ, контур 2
4 (2) A / ~ 24 В *
11
K1
Циркуляционный насос ВКЛ/ВЫКЛ, контур 2
4 (2) A / ~ 24 В *
10
Напряжение питания ~ 24 В - нейтраль (N)
9
Напряжение питания ~ 24 В - фаза (L)
8
M1
Фаза для регулирующего клапана с электроприводом, контур 2
7
M1
Электропривод - открытие
1 A / ~ 24 В
6
M1
Электропривод - закрытие
1 A / ~ 24 В
5
M2
Фаза для регулирующего клапана с электроприводом, контур 1
4
M2
Электропривод - открытие
1 A / ~ 24 В
3
M2
Электропривод - закрытие
1 A / ~ 24 В
2
K6
Электромагнитный клапан V1, контур 1, функция подпитки
1 A / ~ 24 В
1
Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, 14 с 16, 16 с 19, L с 5 и L с 9, N с 10
