Руководство по установке SATEL
2.1 Главные платы
5 (VERSA 5), 10 (VERSA 10) или 15 (VERSA 15) индивидуально программируемых зон.
Возможность программирования величины резисторов для шлейфов EOL и 2EOL.
Дополнительный тамперный вход типа NC.
4 индивидуально программируемых проводных выхода:
– 2 силовых выхода, максимальный ток которых составляет 1,1 A, с полимерными
предохранителями,
– 2 слаботочных выхода типа OC, максимальный ток которых составляет 50 мA,
предназначенных для управления реле, с поддержкой формата PC-16 OUT
(возможность управления передатчиком для радиомониторинга).
2 силовых выхода, максимальный ток которых составляет 0,5 A, с полимерными
предохранителями, для осуществления функции выхода питания (выход AUX имеет
две клеммы).
Электрическая защита всех зон и выходов.
Импульсный БП эффективностью 1 A (VERSA 5) или 2 A (VERSA 10 и VERSA 15)
с защитой от короткого замыкания, оборудованный системой контроля состояния
аккумулятора и отключения разряженного аккумулятора.
Коммуникационная шина, предназначенная для подключения светодиодных и ЖКИ-
клавиатур и модулей расширения.
Разъем для подключения модуля голосового оповещения CA-64 SM, голосового
модуля INT-VG или модуля речевого оповещения SM-2.
Встроенный телефонный модуль автодозвона для реализации функции
мониторинга, оповещения и дистанционного программирования (встроенный модем
300 bps).
Оптическая индикация состояния модуля автодозвона.
Порт RS-232 (TTL) для настройки и управления системой охранной сигнализации
с помощью компьютера (программа для настройки D
LOAD
X).
2.2 Клавиатуры

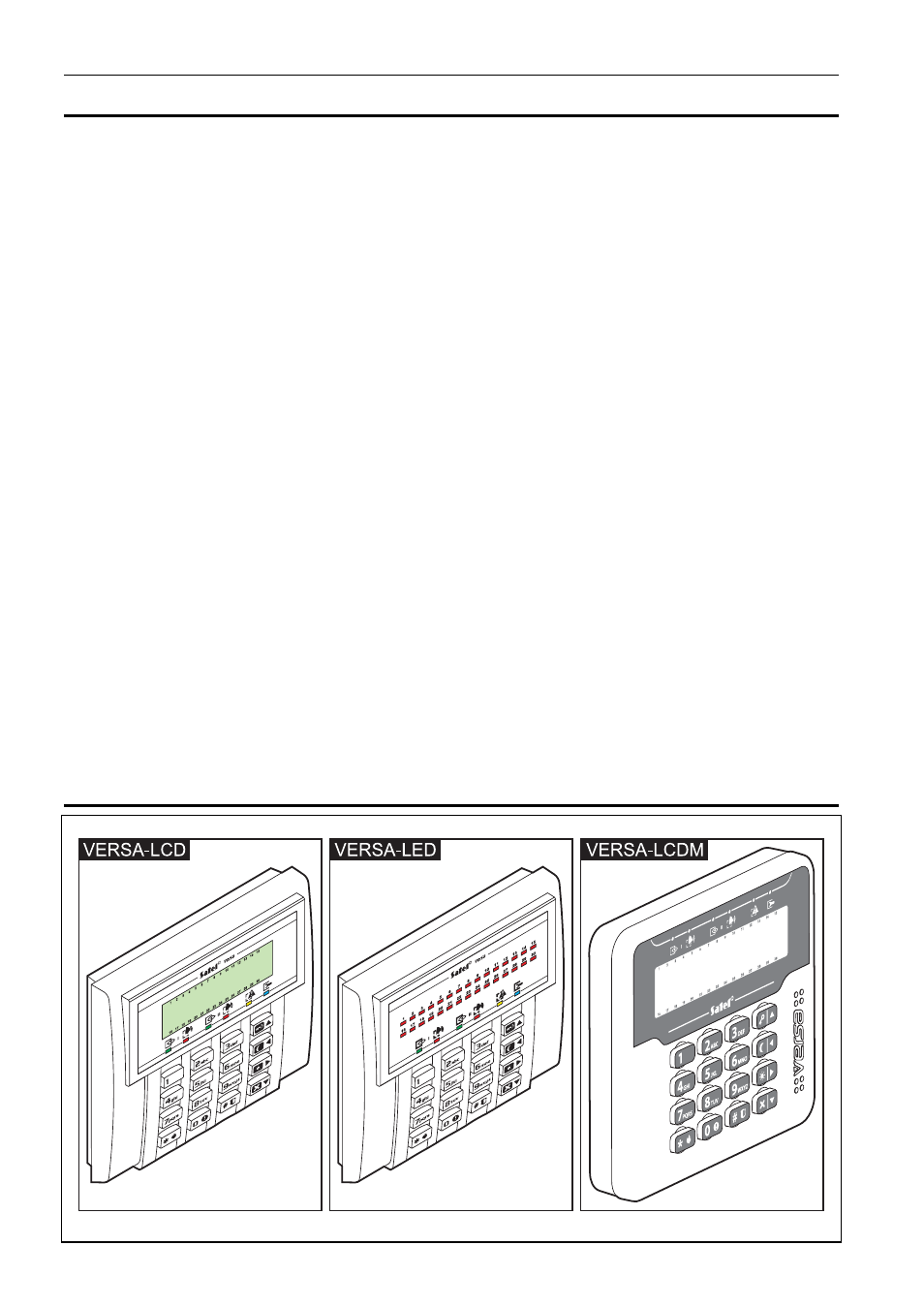

Рис. 1. Вид клавиатур.
