16
Руководство по установке SATEL

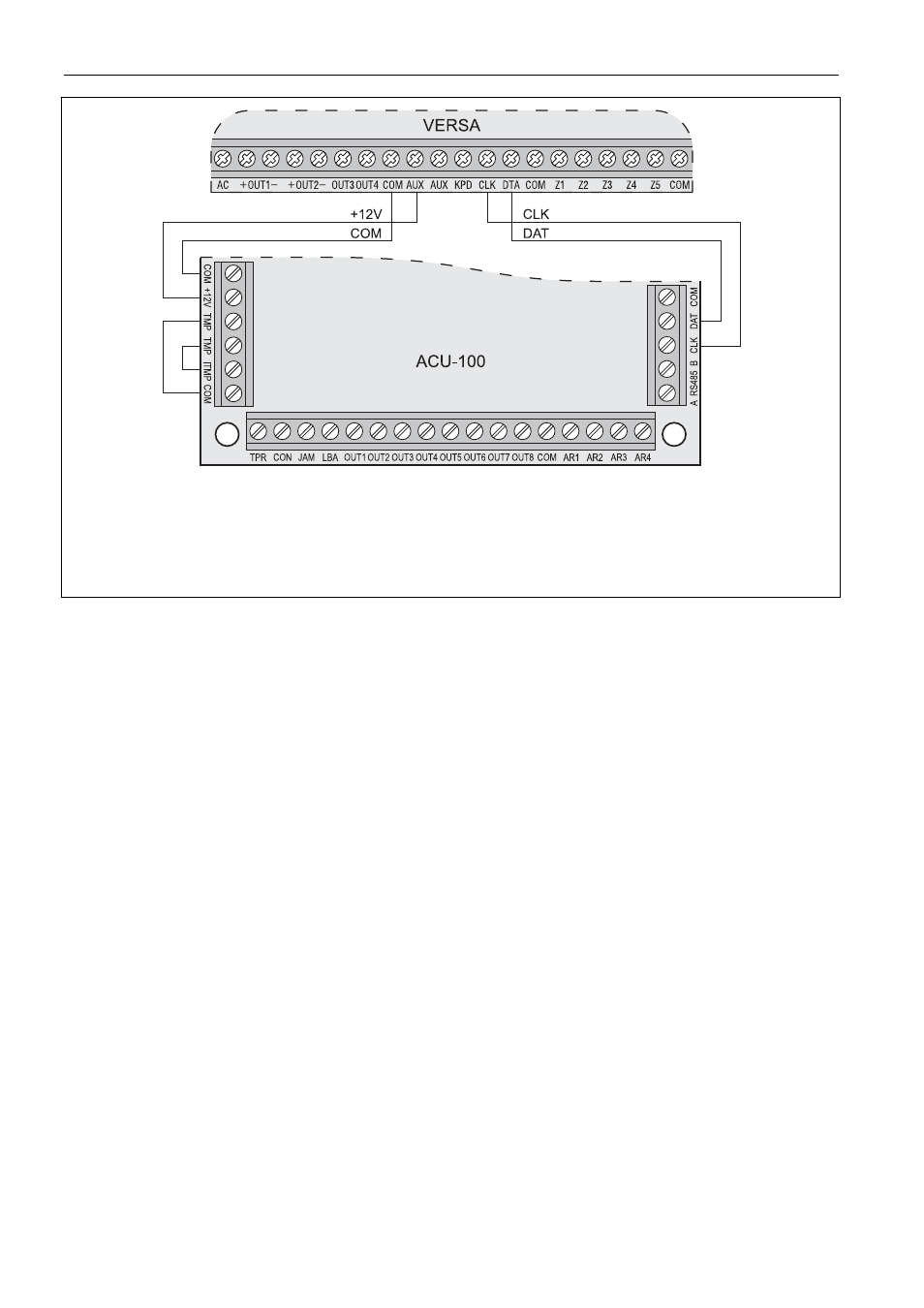

Рис. 17. Способ подключения контроллера ACU-100. Клеммы TMP тамперного контакта
контроллера подключены к тамперному шлейфу контроллера (клеммы ITMP и COM),
благодаря чему информация о нарушении тамперного контакта контроллера
отправляется на ПКП по коммуникационной шине. Если клеммы TMP не подключены
к тамперному шлейфу контроллера, клемму ITMP следует замкнуть на массу.
К ПКП можно подключить один контроллер ACU-100 или ACU-250. Он позволяет
назначить пользователям брелоки ABAX (до 30 брелоков – брелок нельзя назначить
сервисной службе). Кроме этого контроллер позволяет установить в системе до 30
беспроводных устройств ABAX. ПКП VERSA может поддерживать максимально 30 зон
и 12 беспроводных выходов. Если номер беспроводной зоны совпадает с номером
проводной зоны (на главной плате или в модулях расширения), можно определить
зону, которая будет поддерживаться (см.:
РУКОВОДСТВО
ПО НАСТРОЙКЕ
). В контроллере
должен быть установлен адрес 8 (08h). Позиция переключателя 6 не имеет значения.
Переключатели 7 и 8 в контроллере ACU-100 могут быть установлены в позицию ON.
Примечания:
ПКП идентифицирует контроллер ACU-250 как контроллер ACU-100.
Если к ПКП подключен контроллер ACU-100 / ACU-250, нельзя установить
контроллер VERSA-MCU.
3.5.7 Подключение модулей расширения зон
В системе можно установить до 3 модулей расширения зон, что позволяет расширить
систему на 24 проводные зоны, как максимум. В модулях расширения следует
установить адреса из предела от 12 (0Ch) до 14 (0Eh). Переключатели 6 и 7 должны
быть установлены в положение OFF. В модулях расширения CA-64 E с платой
электроники версии 2.1 (или более поздней) и CA-64 EPS с платой электроники версии
2.0 (или более поздней) положение 8-го переключателя влияет на способ его
идентификации:
переключатель в положении OFF – модуль расширения будет идентифицирован
соответственно как CA-64 E или CA-64 EPS,
переключатель в положении ON – модуль расширения будет идентифицирован
соответственно как CA-64
Ei или CA-64
EPSi. Модули расширения CA-64
Ei
и CA-64 EPSi обслуживают зоны движения рольставни и вибрационные, а кроме того
номинал резисторов в случае подключения по схеме EOL и 2EOL, программируется.
