SATEL VERSA
19
3
16 (10h)
3
17 (11h)
3
18 (12h)
3
19 (13h)
3
20 (14h)
3
21 (15h)

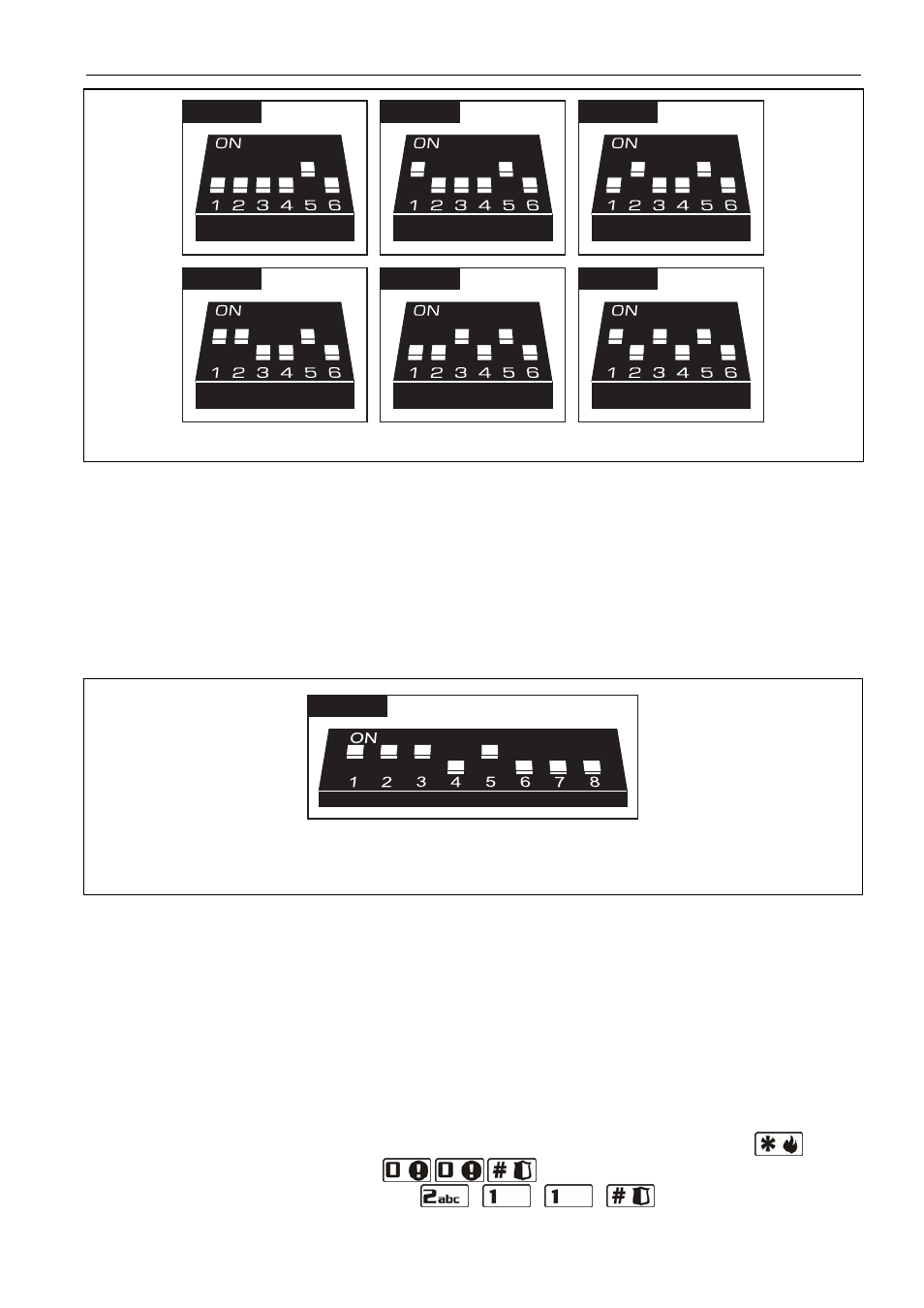

Рис. 22. Способ установки адресов на примере модуля INT-IT.
3.5.10 Подключение модуля голосового оповещения/голосового модуля
В системе можно установить один модуль CA-64 SM или модуль INT-VG. В модуле
должен быть установлен адрес 23 (17h). В модуле CA-64
SM положение
переключателей 6 и 7 не имеет значения. В модуле INT-VG положение переключателя
6 не имеет значения. Переключатель 7 определяет, как устройство будет
идентифицироваться ПКП (OFF – INT-VG; ON – CA-64 SM). В случае первого и второго
модуля переключатель 8 блокирует / снимает блокировку функции записи голосовых
сообщений.
3
23 (17h)
Рис. 23. Способ установки адреса в модуле CA-64 SM или INT-VG. 8 переключатель
установлен в положение OFF, т.е. функция записи голосовых сообщений
заблокирована.
Провода (CA-64 SM) / клеммы (INT-VG) CLK и DTA следует подключить к шине ПКП,
а штекер к, предназначенному для этого, разъему.
3.5.11 Идентификация клавиатур и модулей расширения
Устройства, подключенные к коммуникационной шине, работают правильно только
после осуществления функции идентификации. После вызова функции проверяется
подключение модулей к ПКП. Функцию следует осуществить после первого запуска
ПКП и каждый раз после добавления нового устройства или смены адреса
в устройстве, поддерживаемом ПКП. Отключение идентифицированного модуля от
коммуникационной шины вызовет тревогу саботажа.
1. Введите сервисный пароль (по умолчанию: 12345) и нажмите клавишу
.
2. Нажмите по очереди клавиши
. Включится сервисный режим.
3. Нажмите по очереди клавиши
(включение функции
И
ДЕНТИФИКАЦИЯ
). 3 коротких звука сообщат о завершении идентификации и на
