SATEL VERSA 15
VERSA INT-RX
COM
CLK
DTA/DAT
AUX/+12V

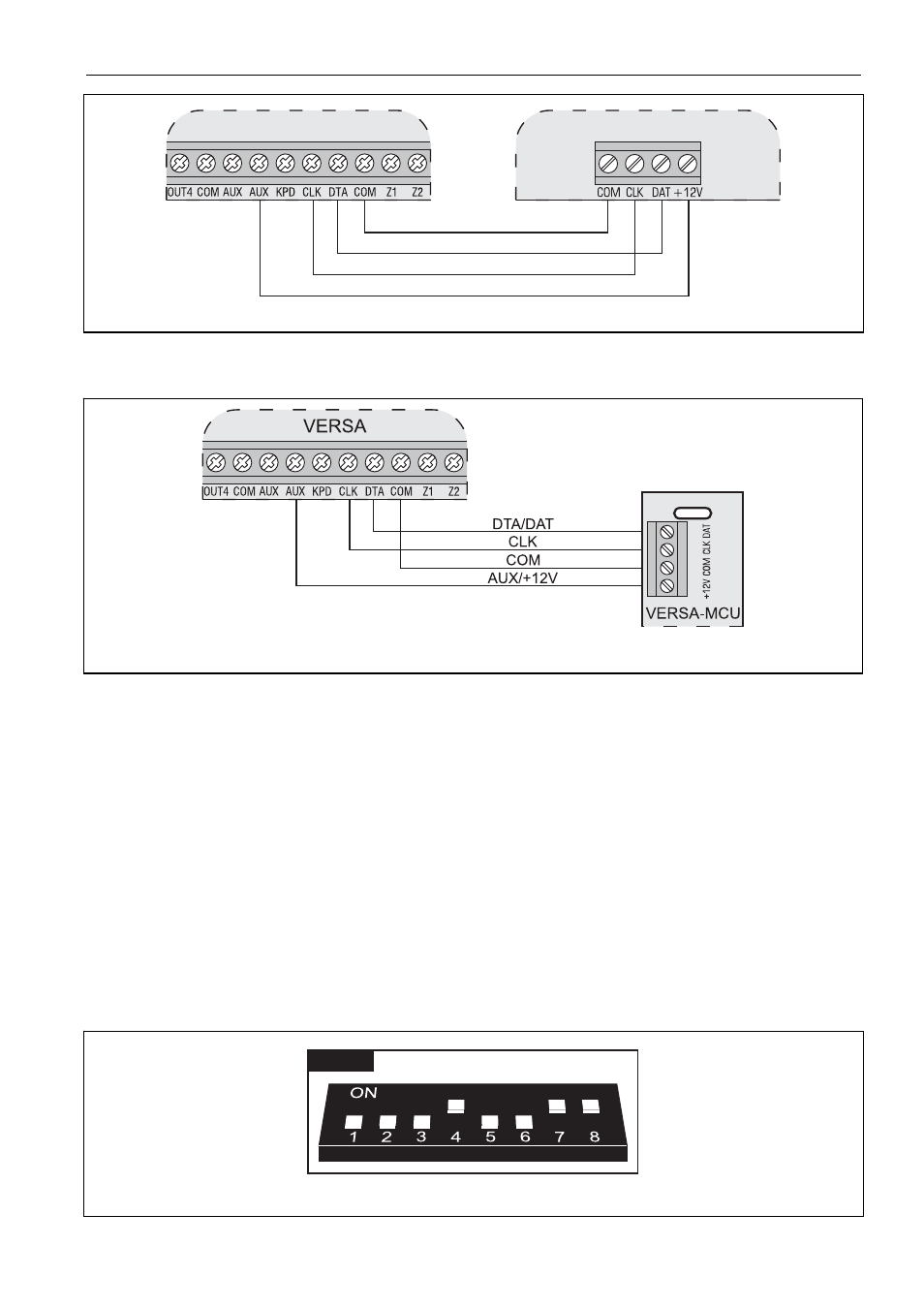

Рис. 14. Способ подключения модуля расширения INT-RX.
3.5.5 Подключение контроллера беспроводной системы 433 МГц
Рис. 15. Способ подключения контроллера VERSA-MCU.
К ПКП можно подключить один контроллер VERSA-MCU. Он позволяет назначить
пользователям брелоки 433 МГц (до 30 брелоков – брелок нельзя назначить сервисной
службе). Кроме этого контроллер позволяет установить до 30 беспроводных
извещателей 433
МГц. ПКП VERSA может поддерживать максимально 30
беспроводных зон. Если номер беспроводной зоны совпадает с номером проводной
зоны (на главной плате или в модулях расширения), можно выбрать зону, которая
будет поддерживаться (см.:
РУКОВОДСТВО ПО НАСТРОЙКЕ ). В контроллере нет
необходимости устанавливать адрес.
Примечания:
 ПКП идентифицирует контроллер VERSA-MCU как два устройства: INT-RX
(адрес 7) и VERSA-MCU (адрес 8).
 Если к ПКП подключен контроллер VERSA-MCU, нельзя установить модуль
расширения INT-RX / INT-RX-S и контроллер ACU-100 / ACU-250.
3.5.6 Подключение контроллера беспроводной системы ABAX
3 8 (08h)
Рис. 16. Способ установки адреса в контроллере ACU-100.
