18
Руководство по установке SATEL
18 V AC ±10%
VERSA
CA-64 EPS

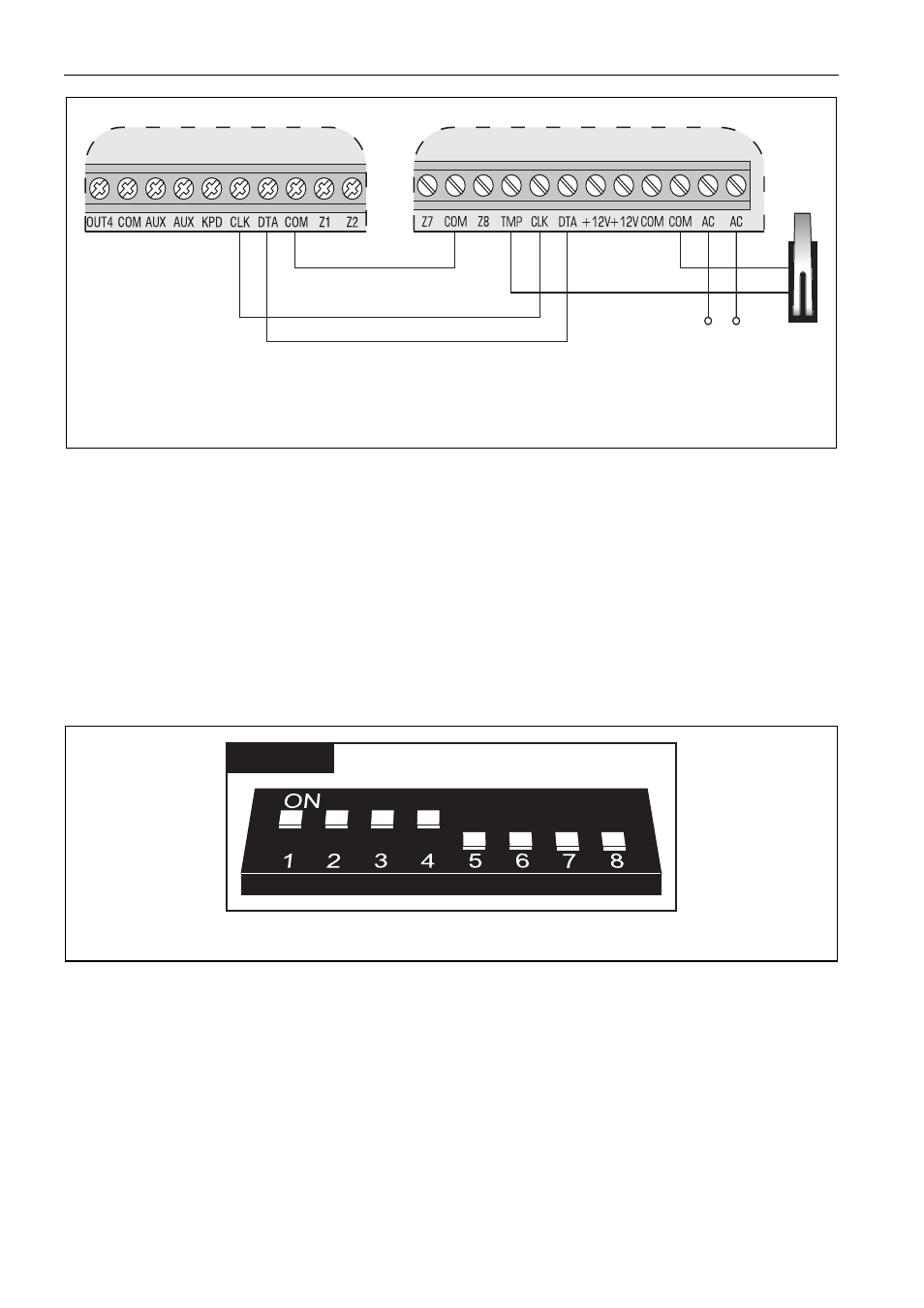

Рис. 20. Способ подключения модулей расширения зон с блоком питания
CA-64 EPS. К клеммам TMP и COM подключен тамперный контакт корпуса модуля
расширения. Клеммы AC модуля расширения следует подключить к клеммам
вторичной обмотки.
3.5.8 Подключение модуля расширения выходов
В системе можно установить 1 модуль расширения выходов. Это позволяет расширить
систему на 8 проводных зон. Номера этих выходов в системе – от 5 до 12. В модуле
расширения должен быть установлен адрес 15 (0Fh). В случае модуля расширения
INT-ORS установка 6-го переключателя в положение ON приведет к тому, что будет он
идентифицирован ПКП как CA-64 O, но это не влияет на эго функциональность.
В остальных модулях расширения выходов положение переключателей от 6 до 8 не
имеет значения.
Модули расширения выходов подключается аналогично модулям расширения зон
(модуль расширения выходов без БП – см. рисунок 19, модуль расширения выходов
с БП – см. рисунок 20).
3
15 (0Fh)
Рис. 21. Способ установки адреса в модуле расширения выходов.
3.5.9 Подключение модуля управления группами
В системе можно установить до 6 модулей INT-CR или INT-IT. В модулях следует
установить адреса из предела от 16 (10h) до 21 (15h).
