Каждый модуль, подключенный к коммуникационной шине должен иметь
установленный индивидуальный адрес. В клавиатурах адрес программируется
с помощью соответствующей функции. В остальных модулях для установки адреса
используются специальные штырьки или DIP-переключатели с номерами от 1 до 5.
В случае некоторых модулей состояние переключателей от 6 до 8 может иметь
влияние на идентификацию устройства в системе. Адреса не могут повторяться.
Подробное описание адресации отдельных модулей приведено в разделах,
касающихся подключения этих модулей.
VERSA
CLK
DTA
COM
+12V
COM
CLK
DTA
400 m
600 m
+12V
COM
+12V
COM
CLK
DTA
+12V
COM
+12V
COM
CLK
DTA
+12V
COM

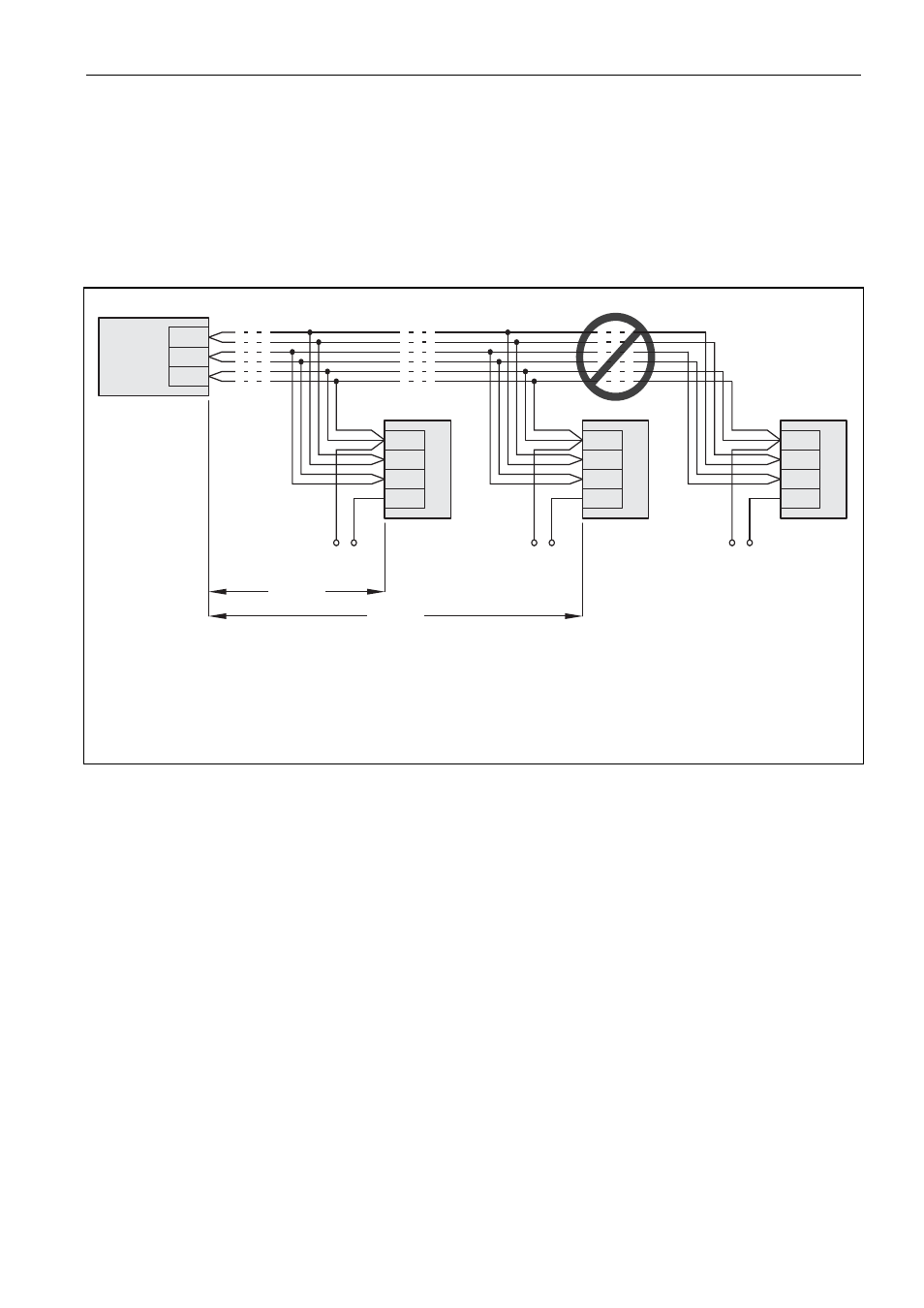

Рис. 6. Способ подключения модулей без БП в случае расстояния между ПКП
и модулем от 300 до 600 метров. Питание модулей осуществляется от независимого
источника 12 В DC. Для каждого сигнала (CLK, DTA, COM) используются два провода
с сечением 0,5 мм
2
. Этот способ подключения модулей не рекомендуется, если
расстояние между модулем и ПКП превышает 600 метров.
3.5.1 Подключение клавиатур
Примечание: Для удовлетворения требованиям стандарта EN 50131 для Grade 2:
к ПКП следует подключить клавиатуры с микропрограммой версии
1.01 или более поздней,
к ПКП должна быть подключена, по крайней мере, одна ЖКИ-
клавиатура.
Это обеспечит информирование пользователей о состоянии
системы согласно требованиям стандарта.
В системе можно установить до 6 светодиодных и ЖКИ-клавиатур. Для питания
клавиатур предназначен выход KPD ПКП. В клавиатурах следует установить адреса от
0 до 5 с помощью соответствующей функции. По умолчанию во всех клавиатурах
установлен адрес 0.
Примечание: Максимально можно подключить 6 клавиатур при условии, что не
подключены модуль ETHM-1 (адрес 4) или INT-TXM (адрес 5).
