SATEL VERSA 13

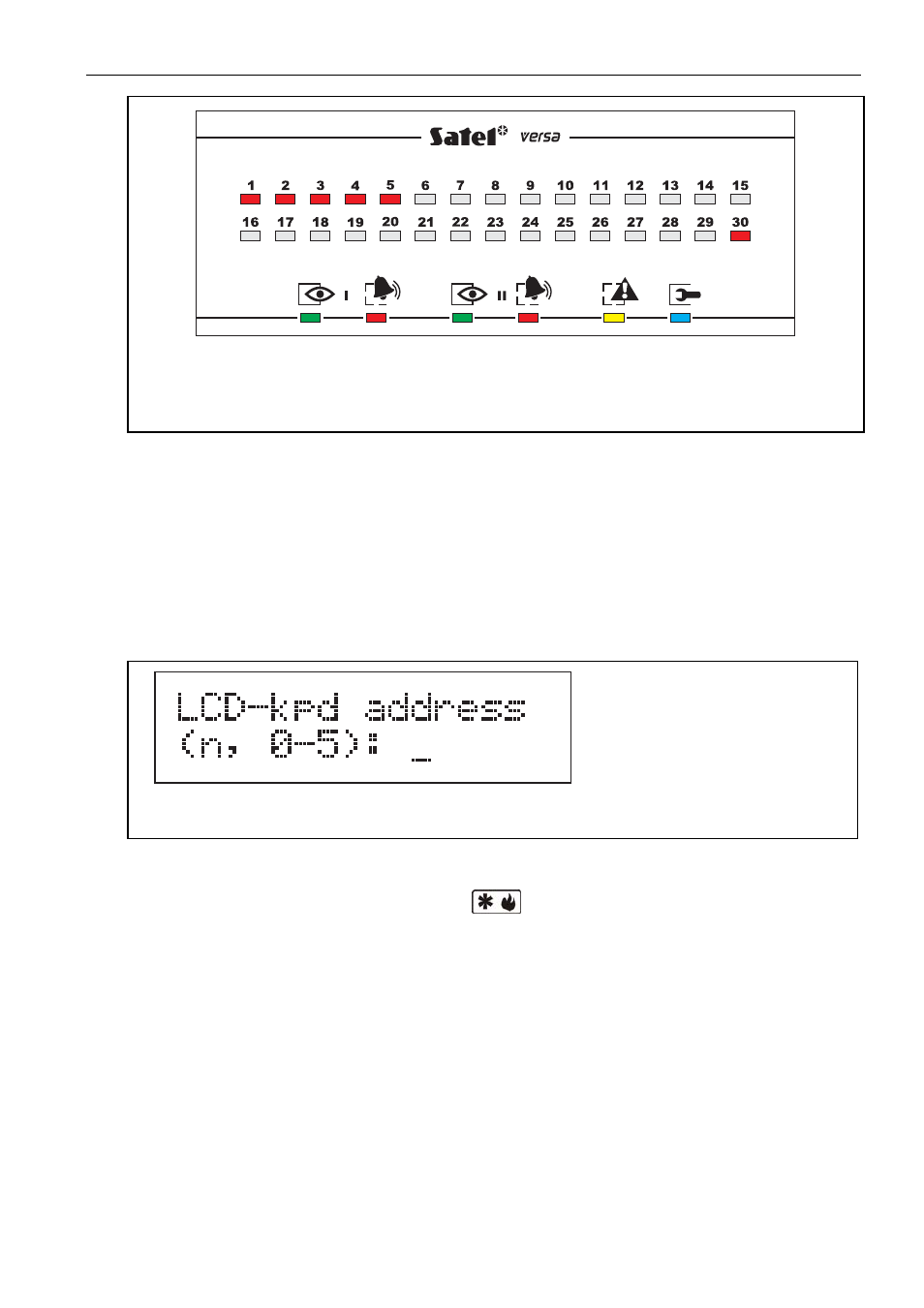

Рис. 9. Программирование адреса светодиодной клавиатуры. Светодиоды
с цифрами от 1 до 5 и 30 используются для индикации адреса (30 – для адреса 0).
Светодиод, индицирующий текущий адрес клавиатуры, быстро мигает,
остальные горят.
Программирование адреса без включения сервисного режима
1. Отключить питание клавиатуры (KPD) и сигнальные провода CLK и DTA.
2. Замкнуть клеммы CLK и DTA клавиатуры.
3. Подключить питание клавиатуры (KPD).
4. Все светодиоды с пиктограммами начинают мигать. На дисплее ЖКИ-
клавиатуры появится надпись – см. рисунок 10. В светодиодной клавиатуре
начинает быстро мигать светодиод, отображающий текущий адрес (светодиод
с цифрой 30 для адреса 0; светодиод с цифрой 1 для адреса 1; светодиод
с цифрой 2 для адреса 2 и т.д. – см. рис. 9).
n=0...5, текущий адрес
клавиатуры
Рис. 10. Программирование адреса ЖКИ-клавиатуры без включения сервисного
режима.
5. Нажать клавишу с цифрой, отвечающей новому адресу. Клавиатура
подтвердит выполнение функции 4 короткими и 1 долгим звуком. В случае
необходимости нажатие клавиши
позволит сменить введенный адрес
(произойдет перезапуск клавиатуры и восстановление состояния, описанного
в пункте 4).
6. Отключить питание клавиатуры (KPD).
7. Разомкнуть клеммы CLK и DTA клавиатуры.
8. Подключить клавиатуру к ПКП правильным образом.
3.5.2 Подключение Ethernet-модуля
В системе можно установить один модуль ETHM-1 (версия микропрограммы 1.04 или
более поздняя). Мониторинг и дистанционная настройка системы охранной
сигнализации, в которой установлен модуль, может осуществляться через сеть
Ethernet (протокол TCP/IP).
В модуле должен быть установлен адрес 4 (04h), что означает, что к ПКП нельзя
подключить клавиатуру с адресом 4.
