Страница 16
14
Руководство по установке SATEL
ADR
4 (04h)

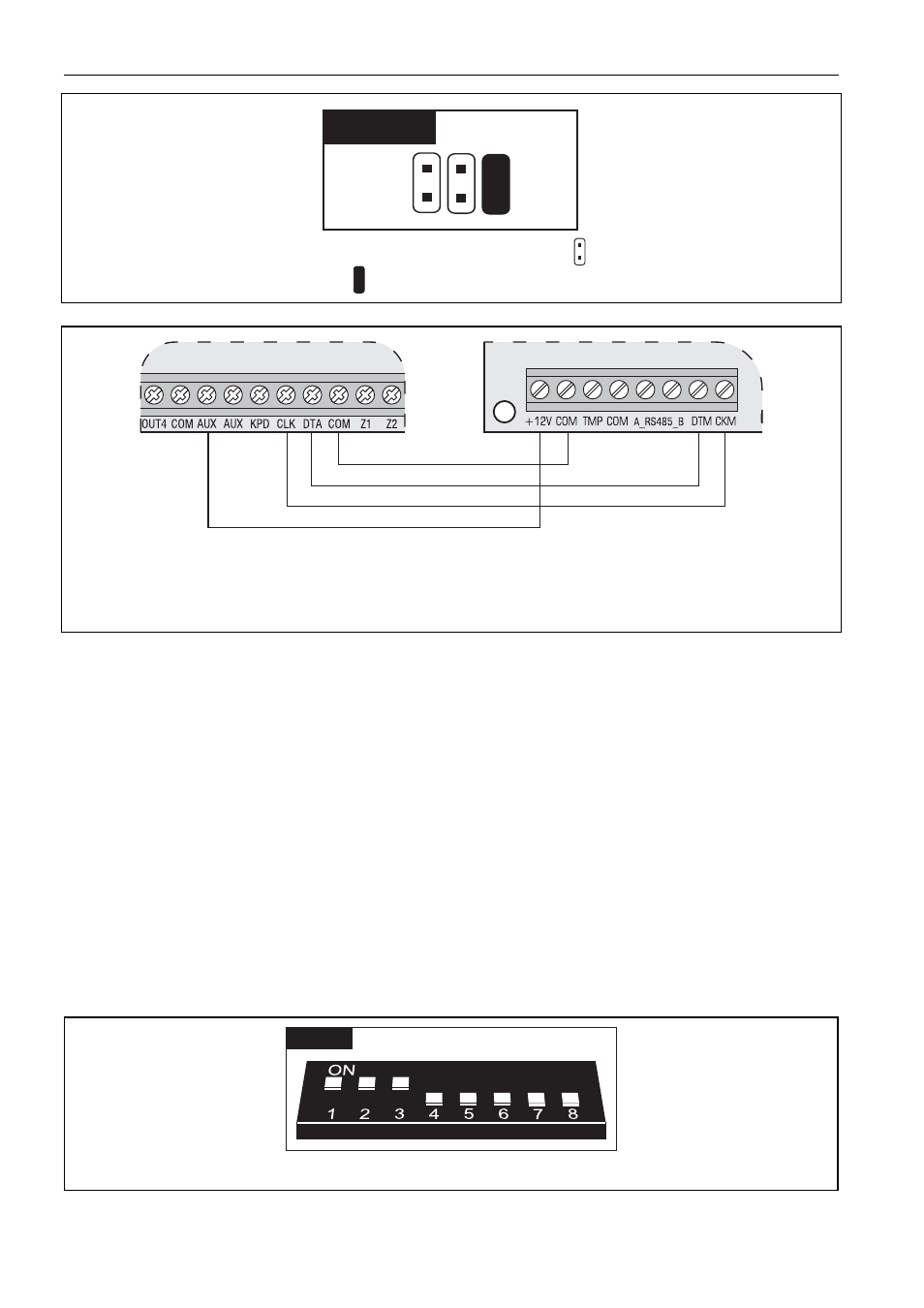

Рис. 11. Способ установки адреса в модуле ETHM-1. – штырьки разомкнуты.
- штырьки замкнуты.
ETHM-1
VERSA
COM
CLK/CKM
DTA/DTM
AUX/+12V
Рис. 12. Способ подключения модуля ETHM-1. Если настройка ПКП должна
осуществляться дистанционно через сеть Ethernet, то дополнительно следует
подключить порт RS-232 модуля ETHM-1 (разъем PIN-5) к порту RS-232 (TTL) ПКП
(разъем RJ) кабелем PIN5/RJ-TTL производства компании.
3.5.3 Подключение модуля INT-TXM
В системе можно установить один интерфейсный модуль INT-TXM, который позволяет
подключить к ПКП передатчик радиомониторинга (формат ESPRIT). В модуле должна
быть снята перемычка из штырьков J1, а к ПКП нельзя подключать клавиатуру
с адресом 5. После осуществления идентификации модулю будет назначен адрес
5 (05h).
3.5.4 Подключение модуля расширения поддержки радиобрелоков
433 МГц
К ПКП можно подключить один модуль расширения INT-RX или INT-RX-S. Он
позволяет назначить пользователям брелоки 433 МГц (до 30 брелоков – брелок нельзя
назначить сервисной службе). В модуле расширения должен быть установлен адрес 7
(07h) – переключали 1-3 в позиции ON, остальные – в позиции OFF.
Примечание: Если к ПКП подключен модуль расширения INT-RX / INT-RX-S, нельзя
устанавливать контроллер VERSA-MCU.
3
7 (07h)
Рис. 13. Способ установки адреса в модуле расширения INT-RX.
