SATEL VERSA
17
3
12 (0Ch)
3
13 (0Dh)
3
14 (0Eh)
3
12 (0Ch)
3
13 (0Dh)
3
14 (0Eh)
3
CA-64 E / CA-64 EPS
3
CA-64 Ei / CA-64 EPSi

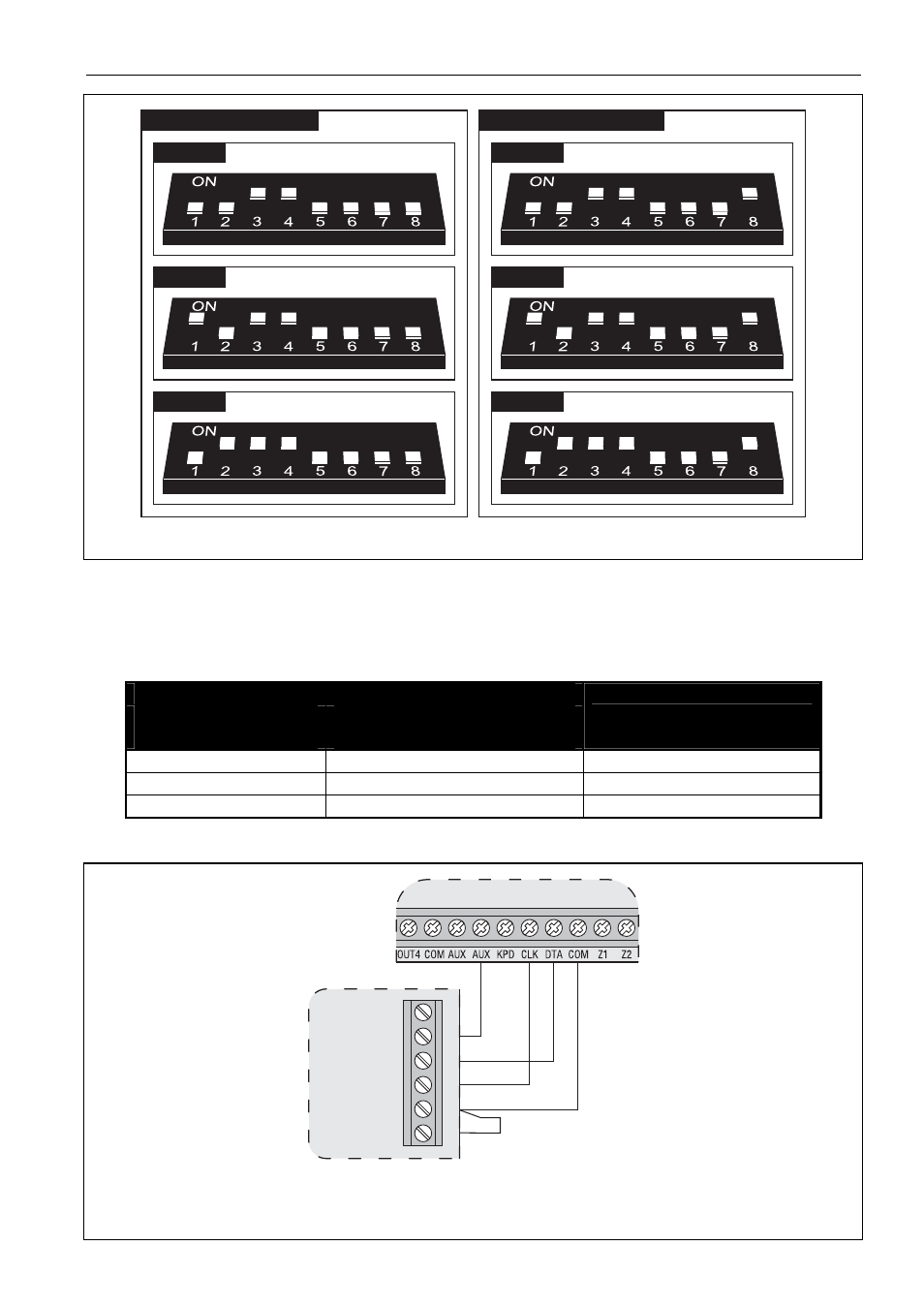

Рис. 18. Способ установки адресов в модулях расширения зон.
Таблица 2 показывает зависимость между адресом модуля расширения и нумерацией
зон модуля расширения в системе. Если зоны в модуле расширения совпадают
с зонами на главной плате, то возможно определить зоны, обслуживаемые главной
платой и обслуживаемые модулем расширения (см.:
РУКОВОДСТВО
ПО НАСТРОЙКЕ
).
Адрес модуля расширения
десятичная система
счисления (DEC)
шестнадцатеричная
система счисления (HEX)
Номера зон в системе
12 0C 7-14
13 0D 15-22
14 0E 23-30
Таблица 2.
TMP
COM
CLK
DAT
+12V
+12V
CA-64 E
VERSA
Рис. 19. Способ подключения модуля расширения зон CA-64 E. Модуль расширения
установлен в тот самый корпус, как и ПКП, поэтому клемма TMP замкнута на
массу COM.
