8
Руководство по установке SATEL
RESET
RS232
(TTL)
COM
CLK
COM
KPD
DTA
Z1
Z2
Z3
COM
Z4
AC
AC
AUX
OUT3OUT4
AUX
Z5
COM
TMP
TIP
RING
T-1
R-1
OUT1
OUT2

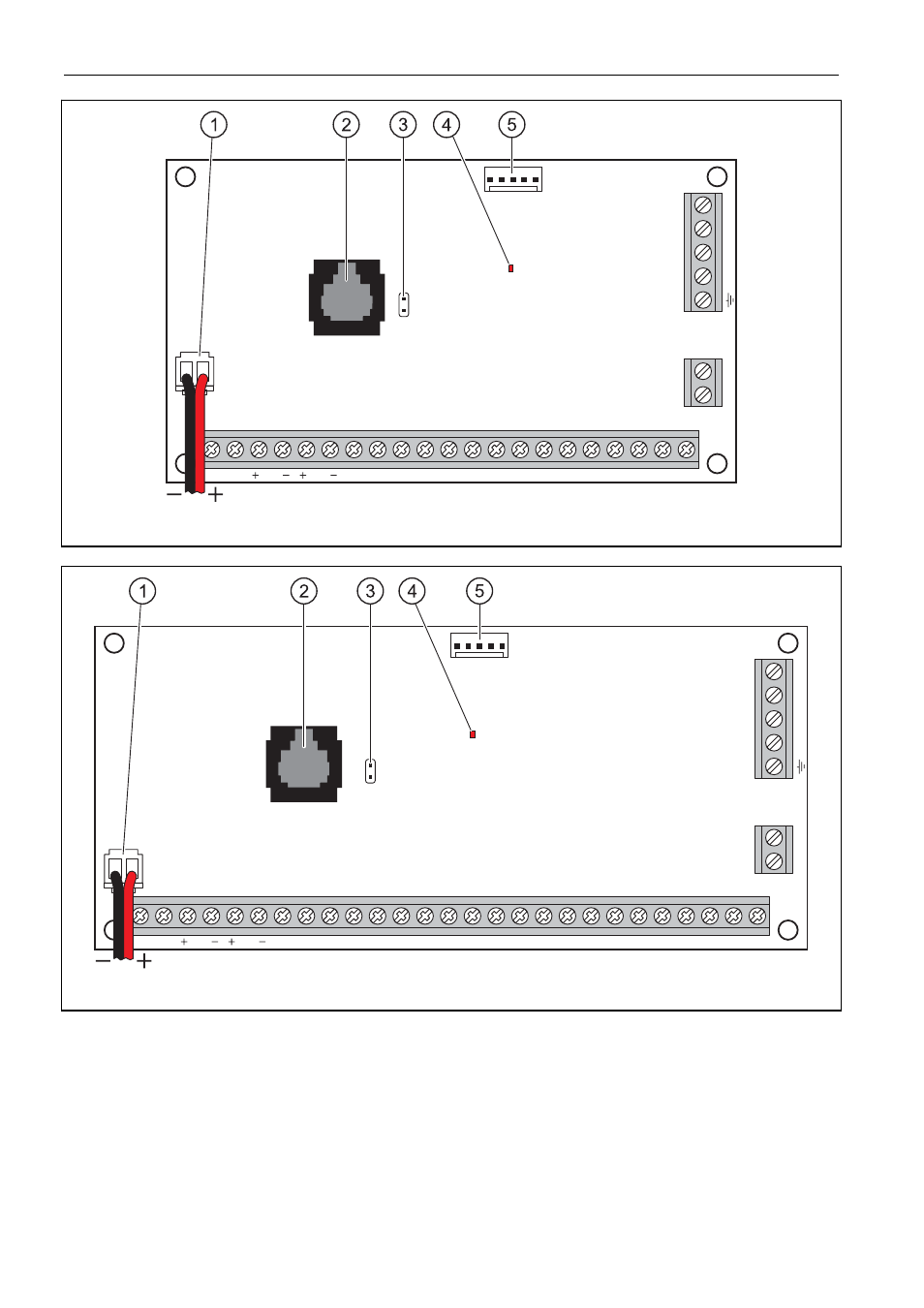

Рис. 2. Главная плата ПКП VERSA 5.
RESET
RS232
(TTL)
COM
CLK
COM
KPD
DTA
Z1
Z2
Z3
COM
Z4
AC
AC
AUX
OUT3OUT4
AUX
Z5
COM
TMP
TIP
RING
T-1
R-1
Z6
Z7
Z8
COM
Z9
Z10
OUT1
OUT2
Рис. 3. Главная плата ПКП VERSA 10.
Пояснения к рисункам 2, 3 и 4:
1 - провода для подключения аккумулятора (красный +, черный -).
2 - порт RS-232 (TTL). Позволяет осуществлять локальное программирование
и управление системой с помощью программы D
LOAD
X (кабель для подключения
разъема типа RJ на главной плате ПКП к разъему типа DB9 компьютера
выпускается фирмой SATEL).
3 - штырьки RESET. В аварийных ситуациях позволяют включить функцию
локального
программирования
с
компьютера
или
сервисный
режим
(см.:
РУКОВОДСТВО
ПО НАСТРОЙКЕ
).
