12
Руководство по установке SATEL

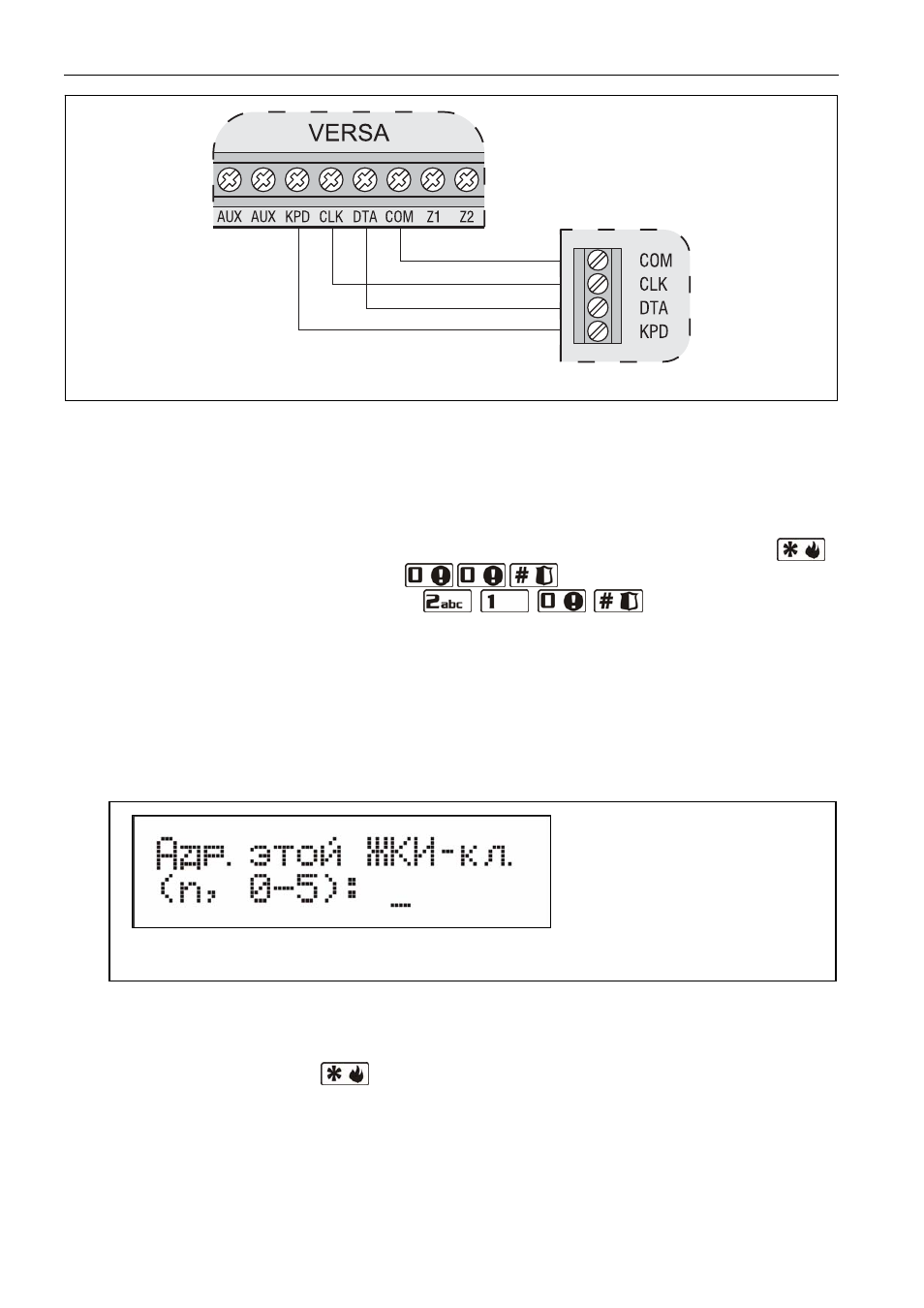

Рис. 7. Способ подключения клавиатуры.
После запуска ПКП с заводскими установками прибор будет поддерживать все
клавиатуры, подключенные к шине, независимо от установленных в них адресов. Это
позволяет установить правильные индивидуальные адреса в клавиатурах и провести
идентификацию всех устройств, подключенных к шине.
Установка адреса с помощью сервисной функции
1. Введите сервисный пароль (по умолчанию: 12345) и нажмите клавишу
.
2. Нажмите по очереди клавиши
. Включите сервисный режим.
3. Нажмите по очереди клавиши
(включение функции
А
ДРЕСА КЛАВ
.). Во всех клавиатурах, подключенных к ПКП, начинают мигать все
светодиоды с пиктограммами и отображается информация о текущем адресе:
– в ЖКИ-клавиатуре на дисплей будет выведено сообщение, представленное
на рисунке 8;
– в светодиодных клавиатурах начинает быстро мигать светодиод,
отвечающий текущему адресу (светодиод с цифрой 30 для адреса 0;
светодиод с цифрой 1 для адреса 1; светодиод с цифрой 2 для адреса 2
и т.д. – см. рис. 9).
n=0...5,
текущий адрес
ЖКИ-клавиатуры
Рис. 8. Программирование адреса ЖКИ-клавиатуры с помощью сервисной
функции.
4. Нажать клавишу с цифрой, отвечающей новому адресу на выбранной
клавиатуре/клавиатурах. Смена адреса будет подтверждена 4 короткими
и 1 долгим звуком.
5. Нажатие клавиши
завершает функцию смены адреса на данной
клавиатуре. Функция будет завершена автоматически во всех клавиатурах по
истечении 2 минут с момента ее включения. Завершение функции означает
выход из сервисного режима и перезапуск клавиатуры.
