SATEL VERSA 25
3.9 Подключение телефонной линии
Нельзя передавать телефонные сигналы и сигналы от системы
безопасности по одному многожильному кабелю. Такая ситуация может
создавать риск пробоя высокого напряжения от телефонной линии.
ПКП работает только с аналоговыми абонентскими линиями. Подключение
телефонной цепи прибора непосредственно к цифровым сетям (напр.
ISDN) приводит к повреждению устройства.
Установщик обязан уведомить пользователя о способе подключения ПКП
к телефонной сети.
Если в системе безопасности используется модуль автодозвона ПКП (мониторинг,
оповещение или дистанционное программирование), то необходимо подвести к ПКП
аналоговую телефонную линию.
ПКП должен быть подключен непосредственно к телефонной линии (клеммы TIP,
RING). Остальные устройства, использующие телефонную линию (напр., телефон,
факс), следует подключить за ПКП (клеммы T-1, R-1). Такое подключение
обеспечивает ПКП полный перехват телефонной линии на время телефонирования
и исключает возможность заблокировать передачу сообщения в результате поднятия
трубки на параллельном аппарате (такая ситуация могла бы иметь место, если ПКП
был бы подключен к телефонной линии за телефоном).
Если на объекте, на котором устанавливается ПКП, используется услуга ADSL, то ПКП
следует подключить за фильтром ADSL, а остальные устройства, использующие
аналоговую телефонную линию – к ПКП.
Для защиты встроенного модуля автодозвона от пробоев, клемму следует
подключить к защитному проводу PE сети 220 В AC. Клемму нельзя подключать
к нейтральному проводу N.
PE
VERSA
ТЕЛЕФОННАЯ ЛИНИЯ
ТЕЛЕФОН

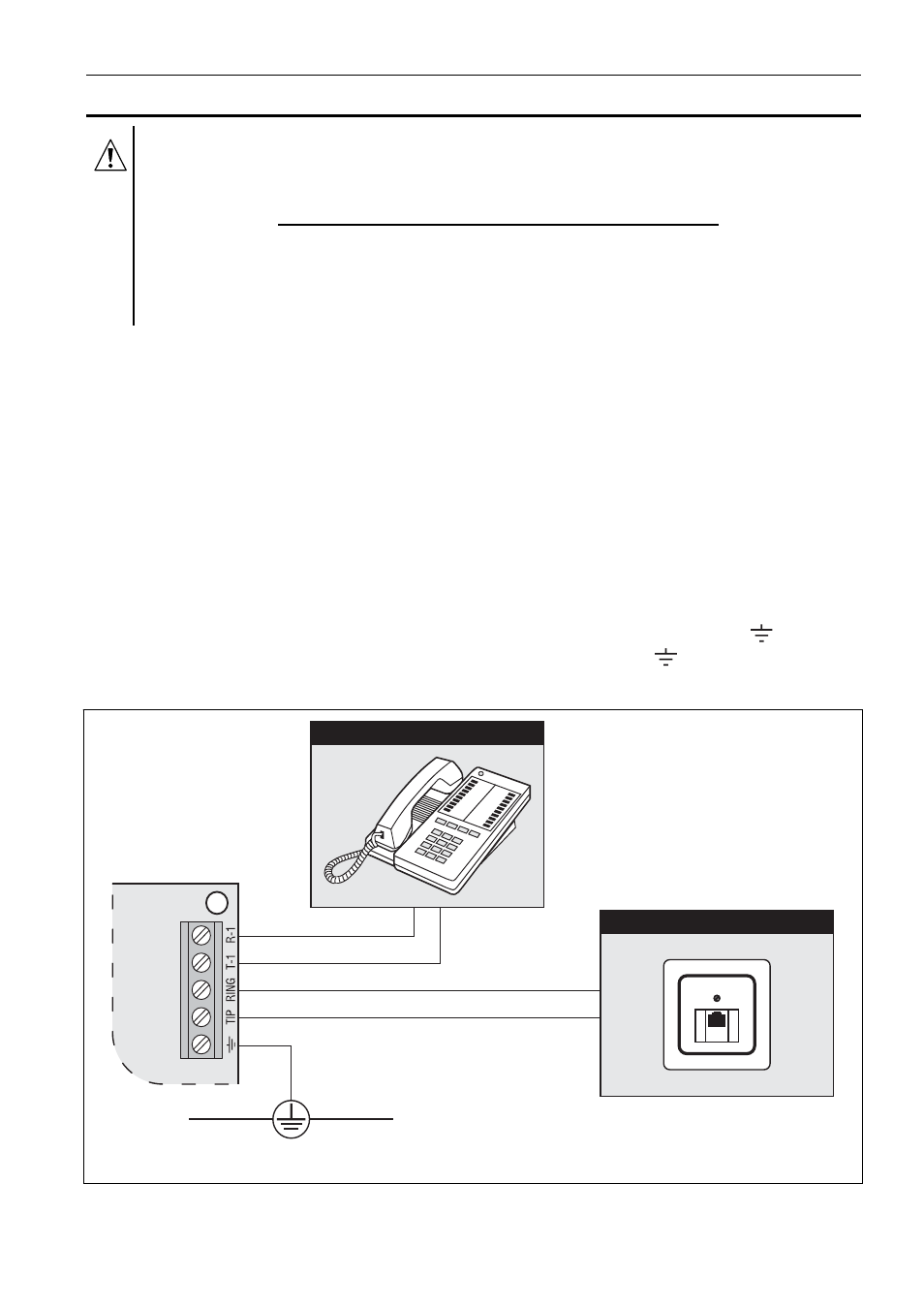

Рис. 31. Способ подключения аналоговой телефонной линии к ПКП.
