SATEL VERSA 21

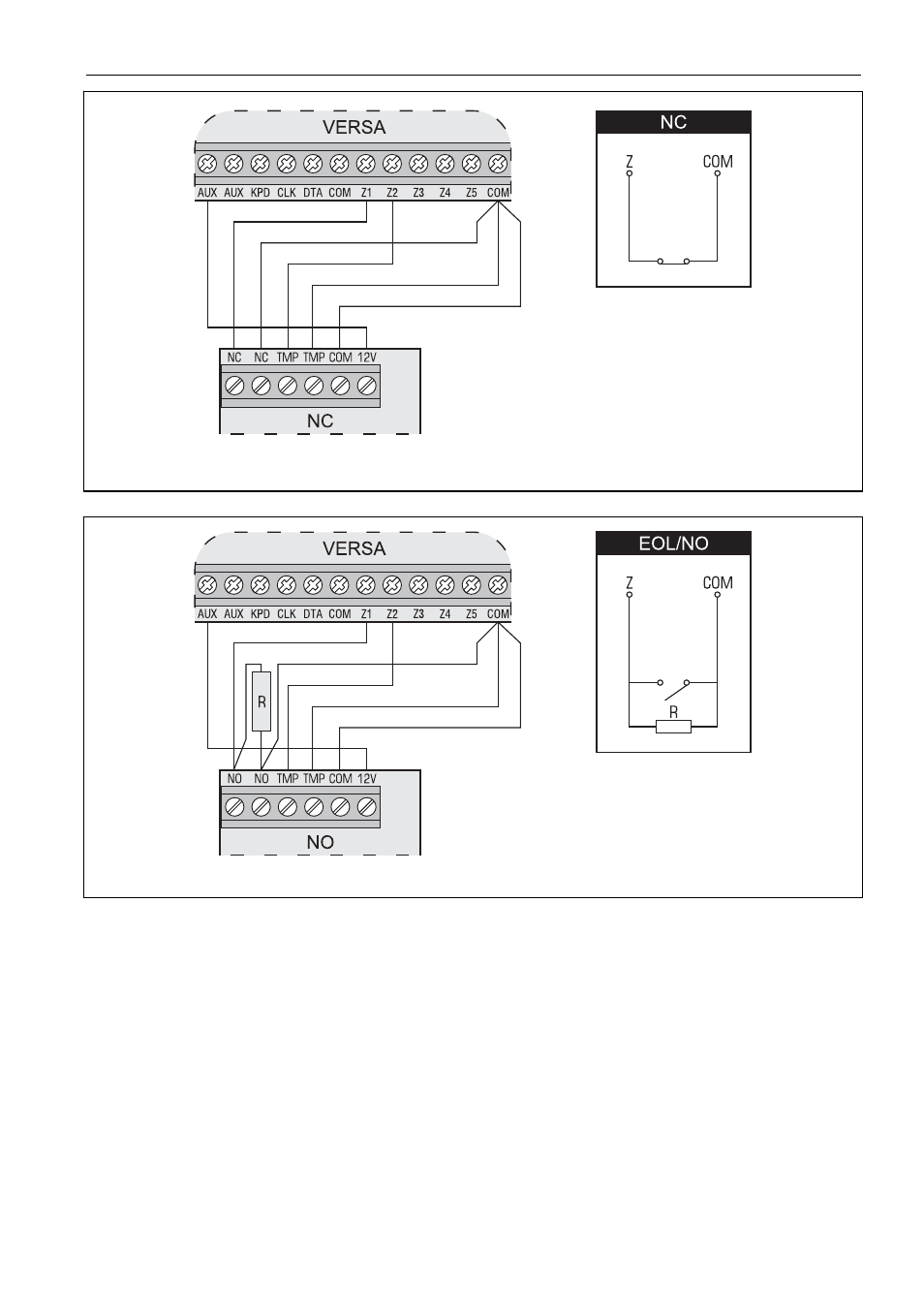

Рис. 24. Пример подключения к ПКП извещателя NC (извещатель NO подключается
идентично).
Рис. 25. Пример подключения к ПКП извещателя NO по схеме EOL.
Питание извещателей может осуществляться непосредственно от ПКП (от выхода
AUX), от модулей расширения, оборудованных блоком питания, или от
дополнительных БП. Выбор источника питания извещателей должен осуществляться
на основе предварительно приготовленного расчета тока, потребляемого всеми
устройствами системы.
Рисунки 24, 25, 26 и 27 показывают способ подключения к ПКП извещателей по разным
схемам. Питание извещателя осуществляется от выхода AUX. Сигнал от извещателя
подается на зону ПКП Z1. Зона Z2, на примерных рисунках 24, 25 и 26,
запрограммирована как саботажная (тип 6: 24
Ч САБОТАЖНАЯ ).
