Регуляторы и подключения

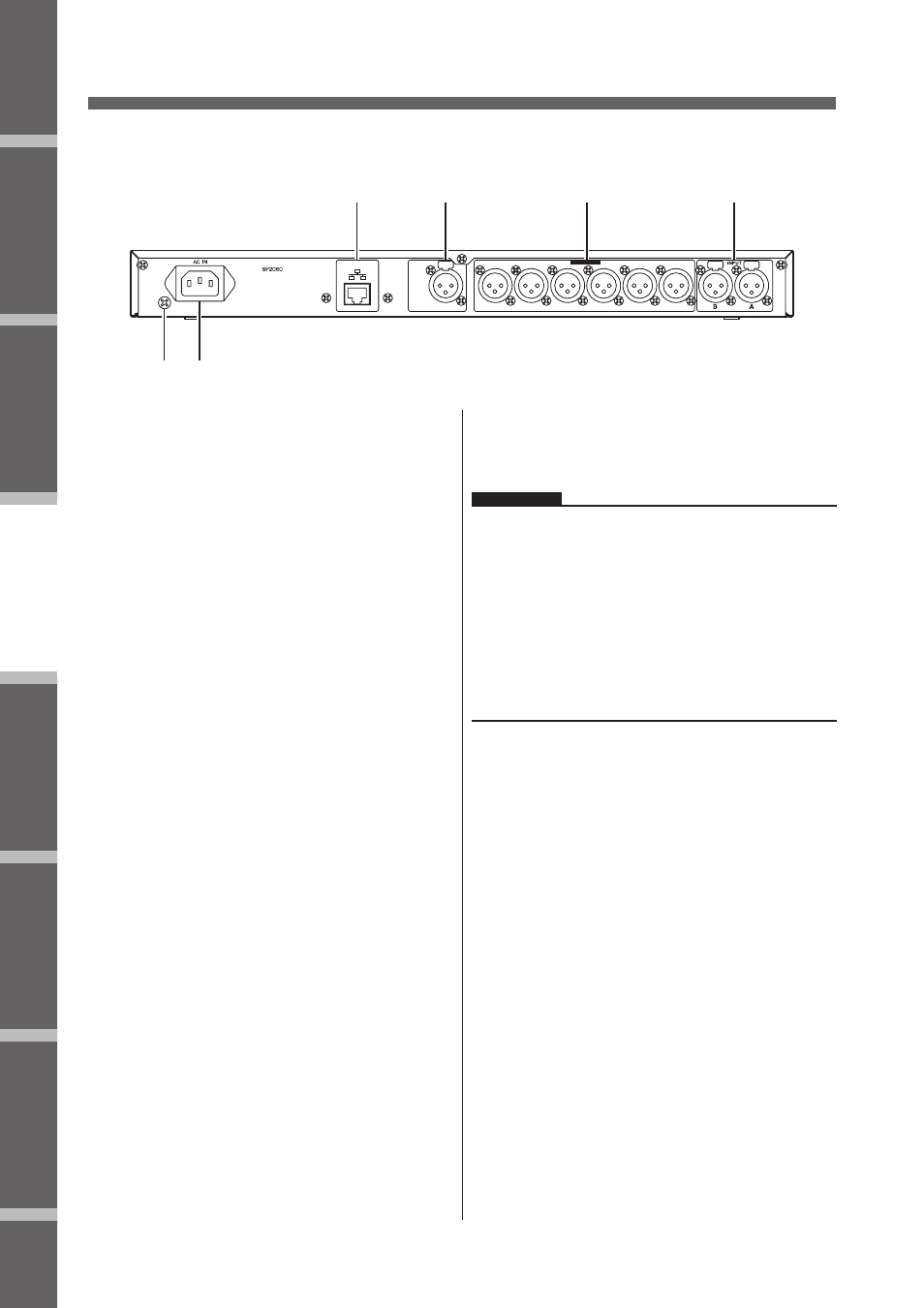

Тыльная панель
�
�
�
�
�
�
������
�������
�����
�������
�
�
�
�
�
�
Винт заземления
Для обеспечения максимальной безопасности необходи-
мо подключить винт заземления SP2060 к разъему земли.
В поставляемом с оборудованием шнуре питания имеется
трехштырьковая вилка, которая обеспечивает заземление
устройства при его подключении к соответствующей розет-
ке с заземлением. При отсутствии заземления на розетке
переменного тока, необходимо выполнить заземление уст-
ройства с использованием винта заземления.
Правильно выполненное заземление будет способствовать
эффективному уменьшению фонового шума и помех.
Разъем [АС IN]
Подключите к сети переменного тока с использованием
прилагаемого сетевого шнура. Вначале подключите сетевой
шнур к SP2060, затем вставьте вилку в розетку.
Разъем [NETWORK]
Разъем сетевой карты 100Base-TX/10Base-T Ethernet для
подключения к компьютеру или любому другому устройству
в сети.
ПРИМЕЧАНИЕ:
• Для данного подключении, с целью предотвращения элект-
ромагнитных помех используйте кабель STP (витая экраниро-
ванная пара). Так как SP2060 поддерживает Auto MDI/MDI-X,
устройство будет автоматически определять является ли
подключенный кабель прямого или кроссоверного типа и конфи-
гурироваться для обеспечения оптимального подключения. То
есть вы можете использовать для подключения как прямой, так и
кроссоверный кабель.
• Максимальная длина кабеля между коммутирующим концент-
ратором и SP2060 составляет 100 метров. Тем не менее, из-за
качества кабеля и характеристик коммутирующего концент-
ратора, правильная работа при максимальной длине кабеля, в
некоторых случах – не гарантируется.
Разъем [DIGITAL INPUT] (AES/EBU)
Подключите к этому XLR-3-31 разъему выход AES/EBU (циф-
ровой сигнал) совместимого устройства.
Разъемы [OUTPUT]
Эти симметричные XLR-3-32 разъемы используются для вы-
вода аналоговых аудио сигналов с шести каналов. Подклю-
чите их ко входам усилителей.
Разъемы [INPUT]
Эти симметричные XLR-3-31 разъемы используются подачи
аналоговых аудио сигналов на два канала.
