SP2060 Руководство пользователя
17
Введение в SP2060
Примеры систем
Управление акустической системой

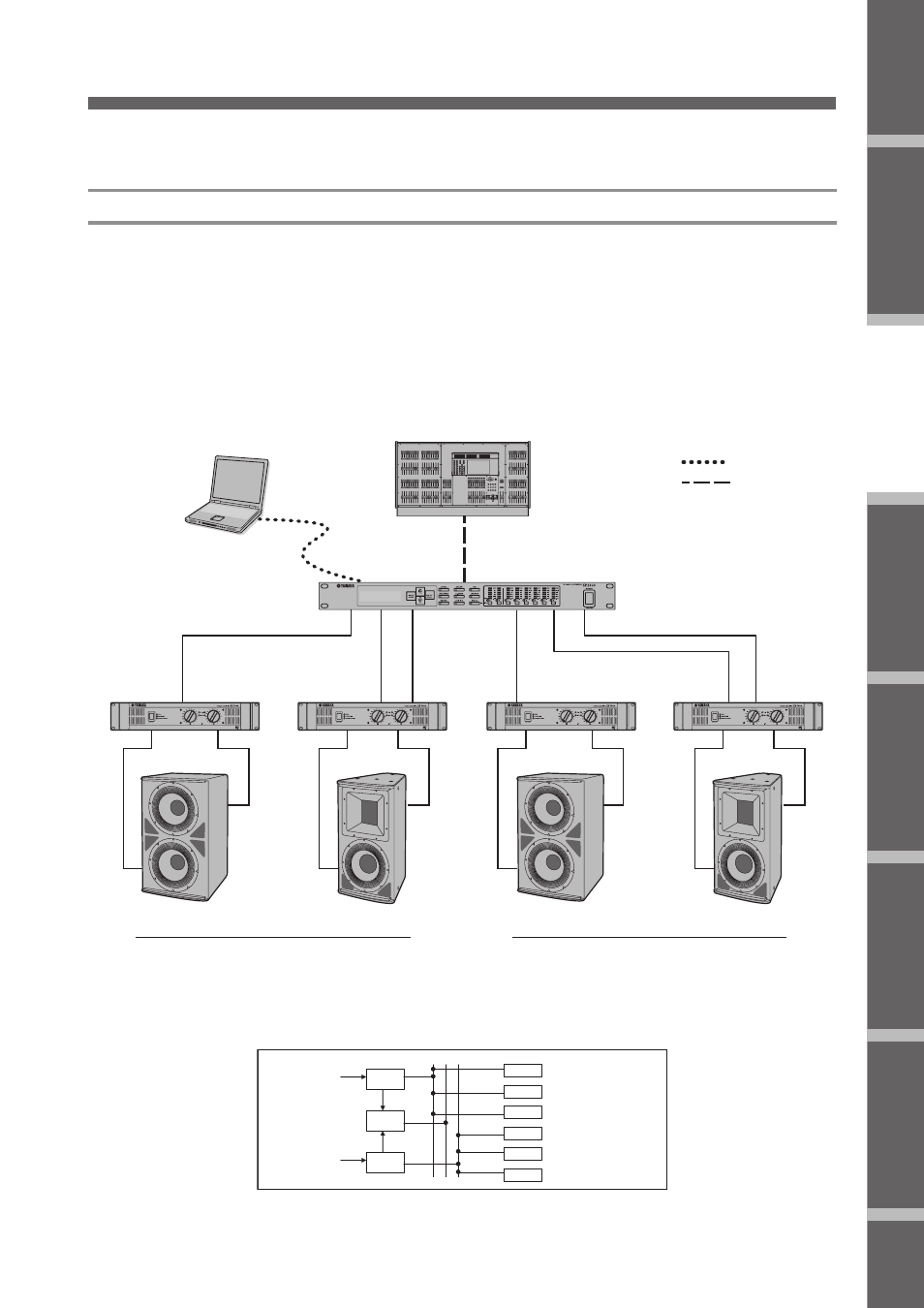

На этой схеме показан пример стерео 3-х полосной системы.
Входной разъем AES/EBU на SP2060 позволяет сделать прямое подключение к выходу AES/EBU на цифровом
микшере.
Предустановки конфигурации включают 3 x 2-way, 2 x 3-way, 4-way + 2 x Aux, 5-way + Aux, и 6-way.
(стр. 9). Функция маршрутизации SP2060 позволяет выбрать в качестве компонентного входа. В этом случае, вы
очень просто сможете создать стерео, моно или стерео моно (полнодиапазонное стерео плюс моно сабвуфер) акус-
тическую систему. Возможна регулировка параметров или вызов сцены с передней панели SP2060 или с компьютера,
подключенного через Ethernet
Левый/правый AES/EBU
*
Возможен также аналоговый вход
M7CL
6
5
4
3
2
1
0
0
0
7
P
X
0
0
0
7
P
X
0
0
0
7
P
X
0
0
0
7
P
X
2-
х полосная акустическая система
с раздельным подключением
Сабвуфер
2-
х полосная акустическая система
с раздельным подключением
Сабвуфер
Основной динамик Л
Основной динамик П
Ethernet
AES/EBU
SP2060
Маршрутизация
L
R
IN A
IN A+B
IN B
OUT 1
OUT 2
OUT 3
OUT 4
OUT 5
OUT 6
Sub L
Low L
Hi L
Sub R
Low R
Hi R
