Введение в SP2060

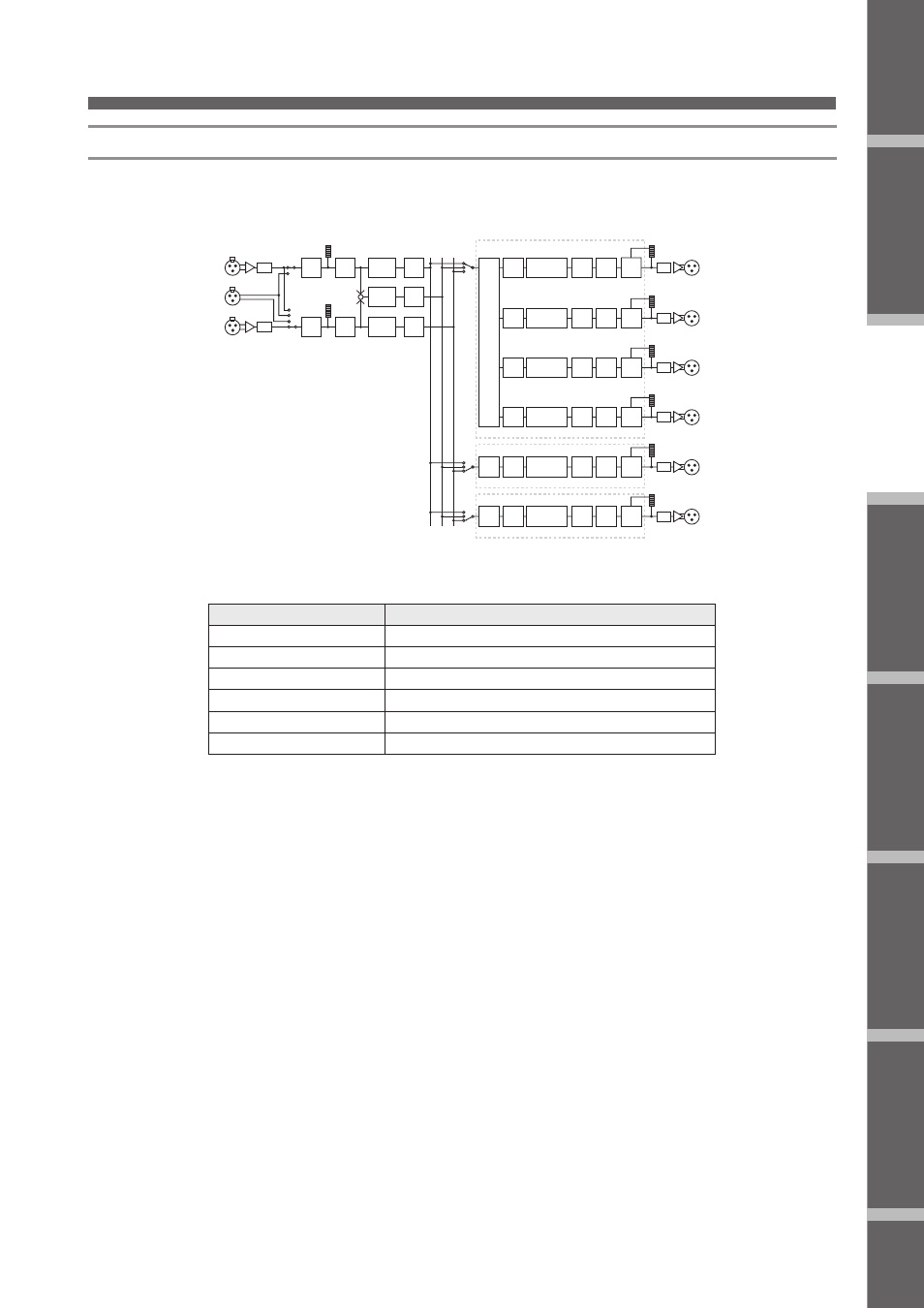

4 way +2 x Aux
Управление одно канальной 4-х полосной акустической системой и двух канальными субдинамиками.
+
[INPUT B]
[INPUT A]
[DIGITAL IN]
AD
AD
Input
Level
Input
Level
Input
Mute
Input
8BandEQ
Input
8BandEQ
Input
Delay
Input
Delay
Input
Mute
Input
8BandEQ
Input
Delay
B
A SUM
[OUTPUT 6]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
SUB SPEAKER
[OUTPUT 5]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
SUB SPEAKER
[OUTPUT 4]
DA
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[OUTPUT 3]
DA
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH-MID
[OUTPUT 2]
DA
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
LOW-MID
[Library Data]
[Library Data]
[Library Data]
LOW-MID
HIGH
HIGH
LOW
LOW
HIGH-MID
[OUTPUT 1]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
LOW
Выходной разъем
Входной разъем громкоговорителя
OUTPUT 1
4-полосный громкоговоритель (1) LOW
OUTPUT 2
4-полосный громкоговоритель (1) LOW-MID
OUTPUT 3
4-полосный громкоговоритель (1) HIGH-MID
OUTPUT 4
4-полосный громкоговоритель (1) HIGH
OUTPUT 5
1-полосный субдинамик (1)
OUTPUT 6
1-полосный субдинамик (2)
