SP2060 Руководство пользователя

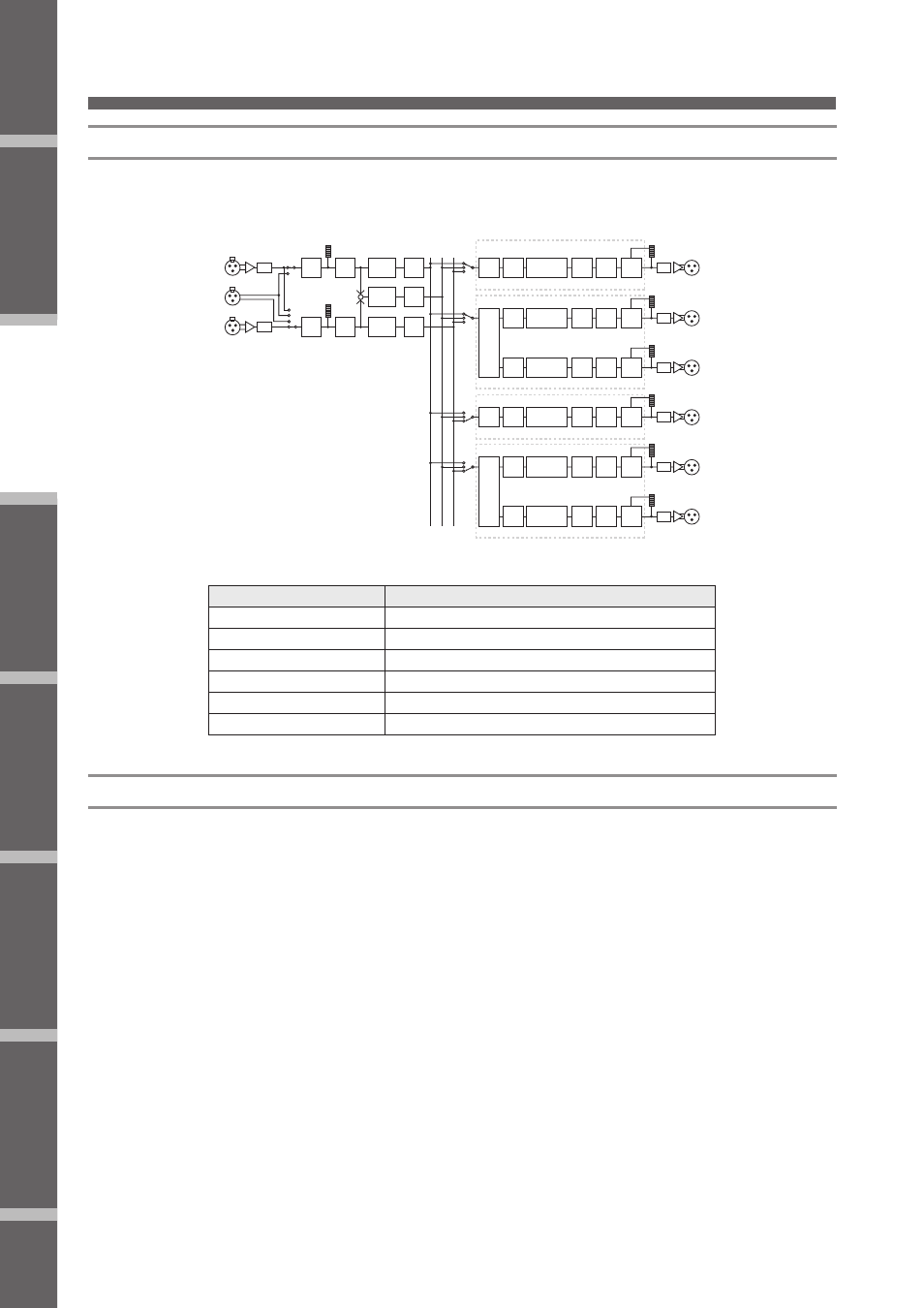

Введение в SP2060
2 x (2-way + Sub)
Управление двух канальными 2-х полосными акустическими системами и сабвуферами.
+
[INPUT B]
[INPUT A]
[DIGITAL IN]
AD
AD
Input
Level
Input
Level
Input
Mute
Input
8BandEQ
Input
8BandEQ
Input
Delay
Input
Delay
Input
Mute
Input
8BandEQ
Input
Delay
B
A SUM
[OUTPUT 1]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
SUB WOOFER
[OUTPUT 6]
DA
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[OUTPUT 5]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
LOW
[OUTPUT 4]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
SUB WOOFER
[OUTPUT 3]
DA
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
HIGH
[OUTPUT 2]
DA
X-Over
Output
Delay
Output
6BandEQ
with APF
Output
Level
Output
Mute
LIMIT
Limiter
LOW
[Library Data]
[Library Data]
[Library Data]
[Library Data]
LOW
HIGH
HIGH
LOW
LOW
HIGH
Выходной разъем
Входной разъем громкоговорителя
OUTPUT 1
Сабвуфер (1)
OUTPUT 2
2-полосный громкоговоритель (1) LOW
OUTPUT 3
2-полосный громкоговоритель (1) HIGH
OUTPUT 4
сабвуфер (2)
OUTPUT 5
2-полосный громкоговоритель (2) LOW
OUTPUT 6
2-полосный громкоговоритель (2) HIGH
2 x (2-way + Sub) Link
Управление двух канальными 2-х полосными акустическими системами и сабвуферами. Все параметры для каждо-
го компонента таки как Кроссовер, Задержка, Эквалайзер, уровень и Лимитер (включая параметр мьютирования)
связаны.
