Поворотный
переключатель
С помощью поворотного переключателя Вы
можете менять рекомендуемые и установочные
значения.
Поворотный переключатель может утапливаться.
Чтобы зафиксировать или расфиксировать
выключатель, нажмите на поворотный
переключатель.

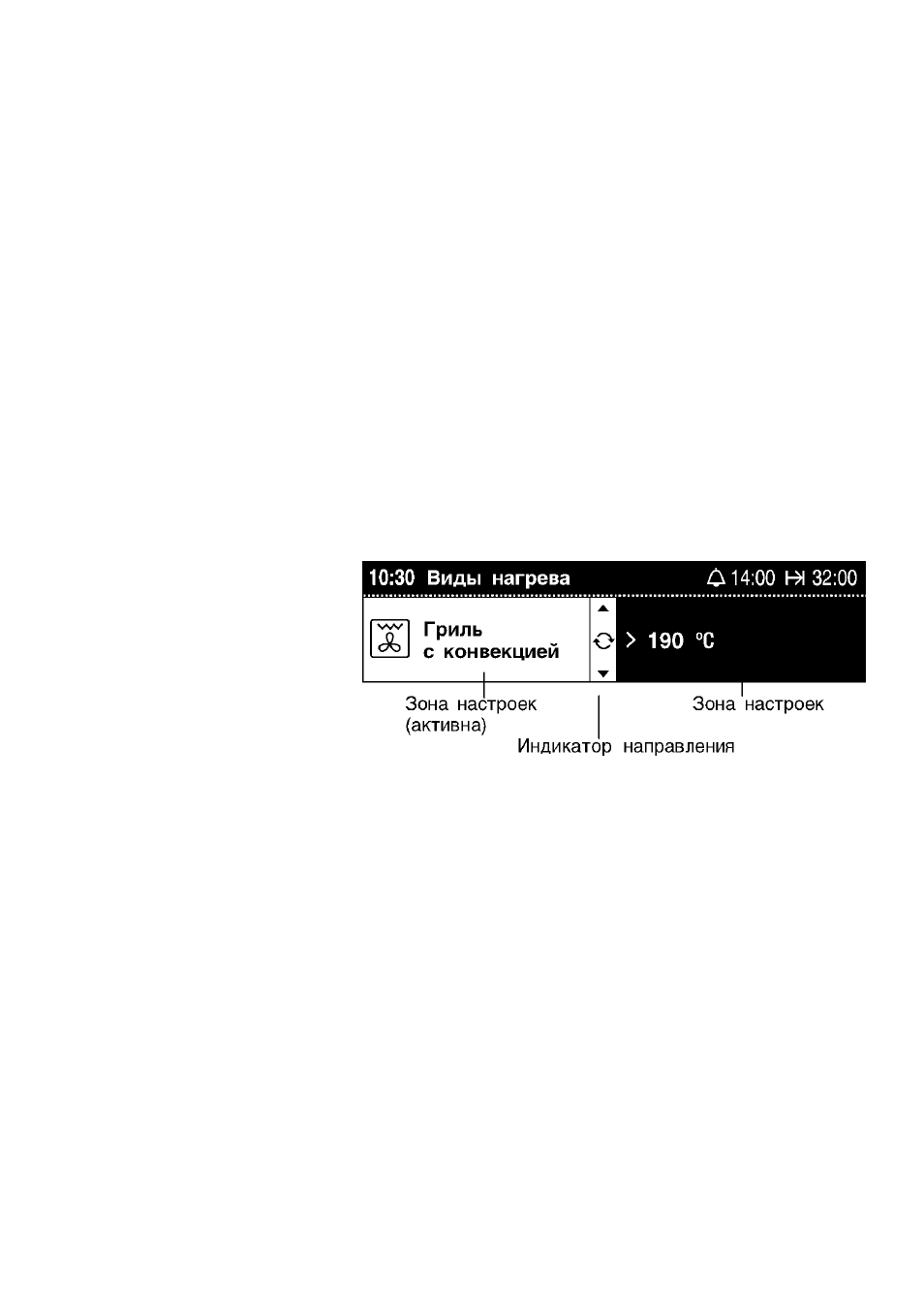

Дисплей
Дисплей делится на разные зоны:
■ Статусная строка
■ Зона настроек
■ Индикатор направления вращения
Статусная строка
вращения
Статусная строка
Зона настроек
Статусная строка находится в верхней части
дисплея. В ней показываются время суток,
выбранный режим, указания, информация и
установленные функции времени.
В обоих зонах настроек появляются
рекомендуемые значения, которые можно
изменить.
Активная зона светлая с черным шрифтом.
В ней можно изменять установки.
С помощью кнопок навигации < и > можно
переходить из одной зоны настроек в другую.
Направление перехода указывают стрелки < и >
в зонах настроек.
14
