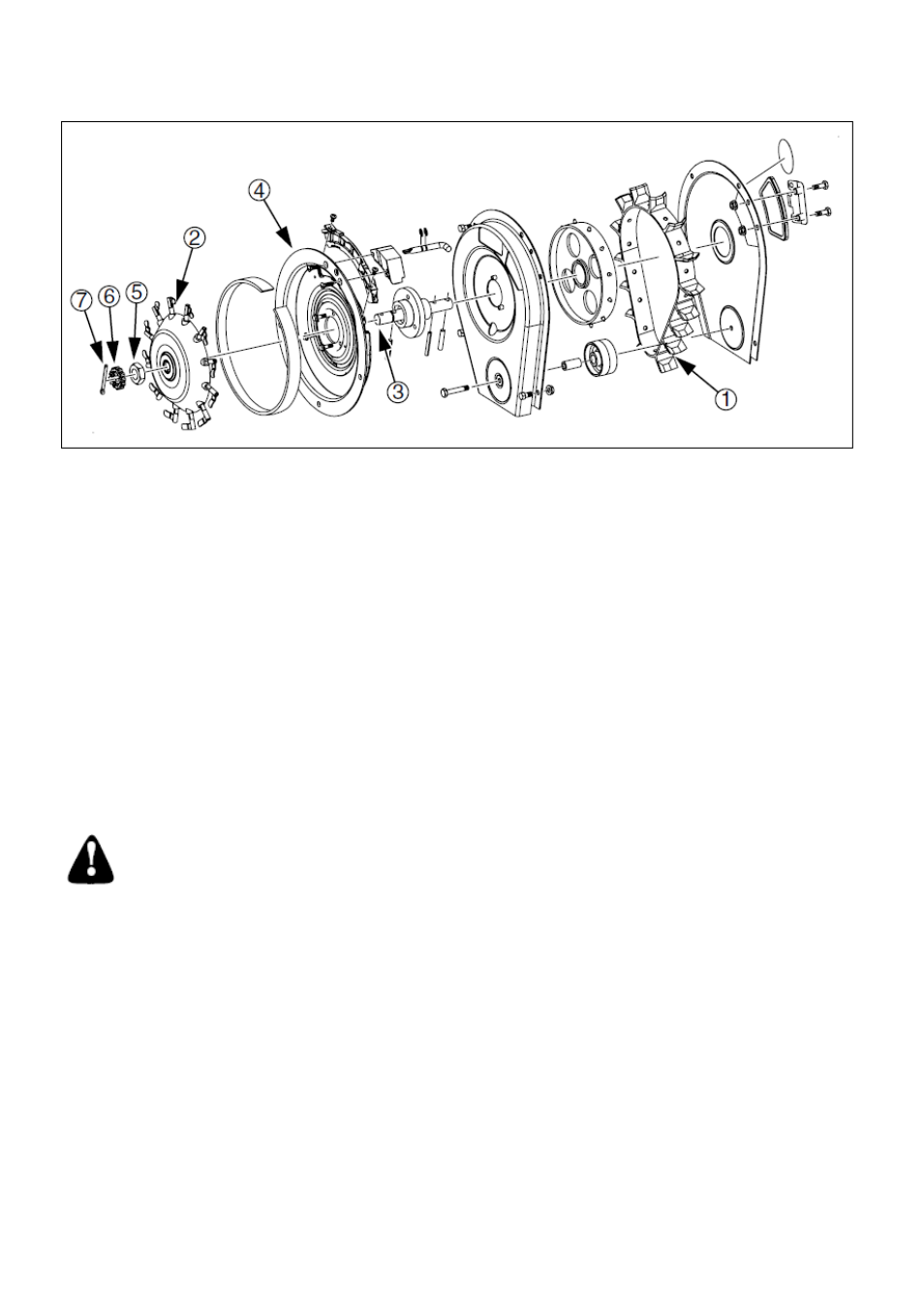

Рис. 78
Пальчиковый высевающий аппарат
Осмотр пальчикового механизма должен производиться
ежегодно. После очистки внимательно осмотрите
пальчики и пружинки на предмет износа или других
неисправностей. Чрезмерный износ может значительно
снизить производительность орудия.
Great Plains рекомендует выполнять обслуживание
высевающих аппаратов с помощью профессионального
оборудования. Если Вы предпочитаете самостоятельно
осуществлять обслуживание, следуйте следующим
инструкциям.
По поводу демонтажа высевающего аппарата см. стр. 71..
Обслуживание высевающего аппарата
Обслуживание пальчикового высевающего аппарата
Осмотр пальчикового высевающего аппарата
Химически обработанные семена. Внутри высевающего
аппарата концентрация опасных химических веществ может
быть намного выше, чем на семенах. Всегда осторожно
обращайтесь с высевающим аппаратом.
ОСТОРОЖНО
См. Рис. 78
1. Убедитесь в том, что транспортерная лента (1)
установлена так, как показано на рис. 78.
2. Установите пальчиковый механизм (2) на вал (3) и
вращайте его по часовой стрелке, пока он не упрется
в опорную пластину (4).
Сборка пальчикового высевающего аппарата
3. Вы услышите первый щелчок, когда цилиндрический
штифт войдет в паз пальчикового диска, а второй
щелчок – когда кулачок войдет в корпус подшипника.
4. Крепко прижмите пальчиковый механизм (2) к
опорной пластине (4) и затяните гайку (5).
5. Затягивайте гайку (5), пока она не коснется
пальчикового механизма (2). Затем проверните еще
на 1/24-1/12 оборота гайки. Это соответствует
моменту затяжки около 0,45 Нм.
6. Закрутите корончатую гайку (6) и аккуратно
совместите прорезь в гайке с отверстием в валу.
Вставьте шплинт (7).
7. Проверните пальчиковый механизм и убедитесь, что
пальчики исправно открываются и закрываются.
Убедитесь в свободном вращении пальчикового
диска и в том, что между пальчиковым механизмом и
задней пластиной нет зазора. Пальчики должны быть
закрыты в положении с 8:00 до 2:00 часов и открыты
в положении с 2:00 до 8:00 часов.
Убедитесь в отсутствии зазора между корпусом
пальчикового диска и опорной пластиной.
Убедитесь в соответствии момента затяжки гайки
крепления пальчикового диска к опорной пластине.
Неправильный момент затяжки может привести к
нарушению высева.
Меры предосторожности
