См. Рис. 71 и Рис. 71
Неправильное выравнивание валов приводит к срезанию
срезных болтов. Для нормальной работы валы привода
должны быть выровнены по уровню и соосны друг другу.
Если на Вашем орудии постоянно срезаются болты
валов, выровняйте валы следующим образом:
Убедитесь, что входной вал (1) и вал трансмиссии (2)
соосны:
1.
Извлеките штифт из соединительной гильзы (3).
2.
Оттяните соединительную гильзу и осмотрите валы.
Если они не соосны, отрегулируйте их:
3.
Ослабьте болты крепления (4) с обеих сторон опоры
привода.
4.
Изменяя
местоположение
опоры,
добейтесь
соосности валов.
5.
Затяните болты крепления опоры.
6.
Оденьте соединительную гильзу на входной вал и
вставьте штифт.
Выравнивание валов

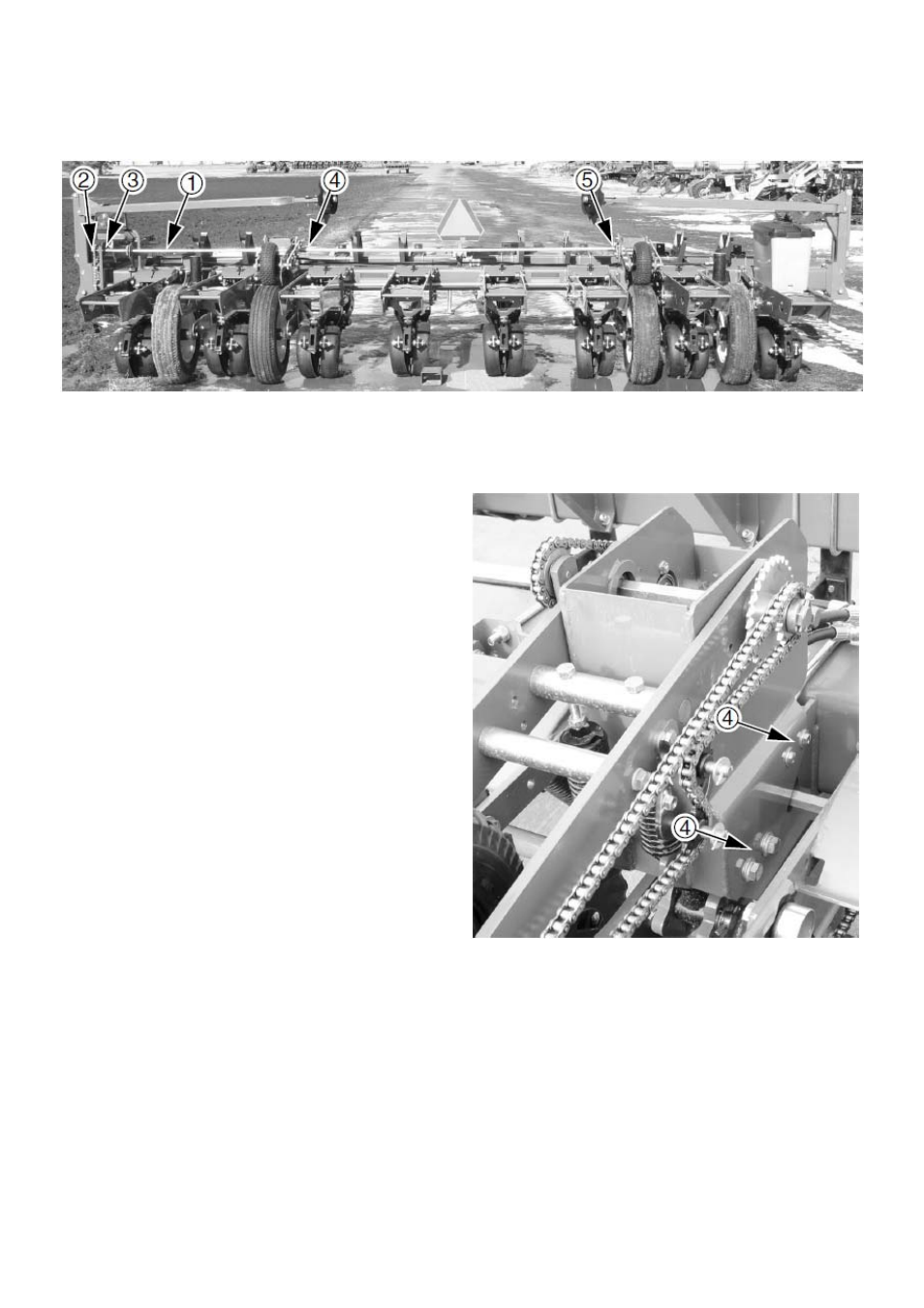

Рис. 70
Сочленение приводных валов
Рис. 71
Болты привода
67
