Страница 54
См. Рис. 48
Чтобы получить глубину высева в 51 мм, отрегулируйте
угол бокового колеса так, чтобы точка касания колеса с
диском находилась в нижней части колеса. Производите
проверку с опущенными высевающими секциями - колеса
должны опираться на грунт, не вгрузая в него.
В то же время опорные колеса были как можно ближе к
дискам, так, чтобы земля и растительные остатки не
попадали между диском сошника и боковым колесом.
Примечание: зазор между дисками и колесами должен
быть таким, чтобы их вращение было свободным.
См. Рис. 49
Для регулировки боковых опорных колес :
1. Приподнимите сеялку, сняв вес с боковых опорных
колес.
2. Ослабьте болт (1). Выдвиньте колесо с рычагом из
втулки.
3. Ослабьте
шарнирный
болт
(2).
Поверните
шестигранную регулировочную гайку (3) так, чтобы
метка (4) заняла положение на 1 час.
Примечание: используйте это как начальное положение
для регулировки.
4. Задвиньте рычаг колеса так, чтобы боковое колесо
касалось диска сошника. Затяните болт (1) втулки.
5. Проверьте контакт колеса с диском при глубине
высева 51 мм. Поднимите колесо на 51 мм и
отпустите. Колесо должно свободно опуститься.
•
Если колесо не касается диска в его нижней области,
поворачивайте регулировочную гайку до тех пор, пока
колесо не будет касаться диска под нужным углом.
•
Если колесо опускается не свободно, отпустите болт
(1) и немного выдвиньте рычаг с колесом, чтобы колесо и
рычаг двигались свободно. Затяните болт (1) согласно
классу:
Болт ½ класса 5 – 102 Нм,
Болт ½ класса 8 – 149 Нм.
Примечание:
Для
получения
дополнительной
информации см. «Таблицу значений усилия затяжки
болтов» на стр. 94..
6. Продолжайте поворачивать регулировочную гайку и
двигать рычаг колеса до тех пор, пока не
отрегулируете
их.
После
получения
нужного
результата затяните шарнирный болт (2) с усилием
149 Нм.

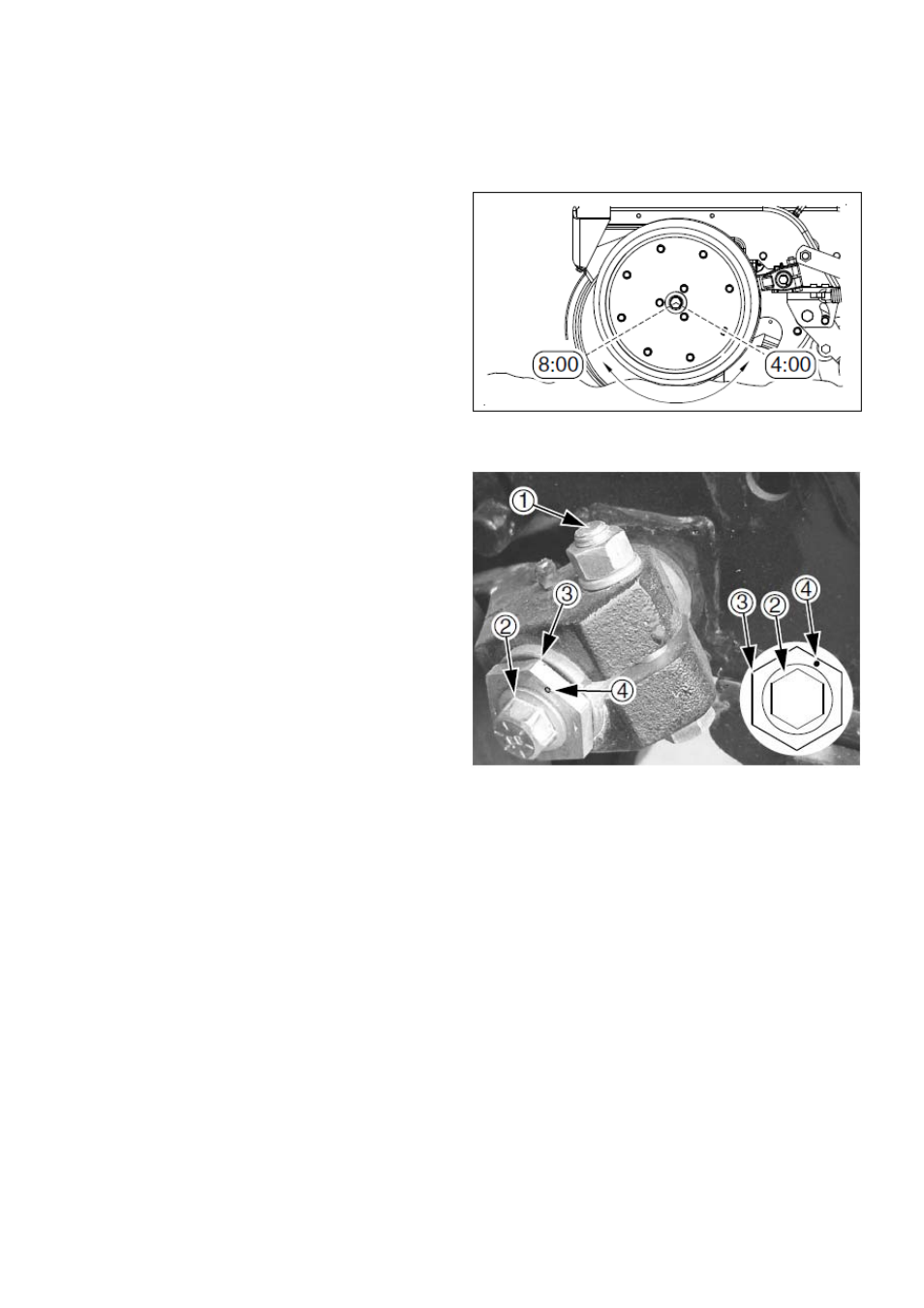

Настройка угла диска сошника и боковых колес
Рис. 48
Контакт диска сошника и бокового колеса
Рис. 49
Настройка боковых опорных колес сошника
