Парные прикатывающие колеса 1х12 – одна из двух
опций прикатывающих колес для PD8070. Для заказа см.
стр. 90.
Прикатывающие колеса закрывают борозду и слегка
уплотняют почву над семенами, обеспечивая им хороший
контакт с почвой.
Для обеспечения равномерного уплотнения почвы,
прикатывающие катки могут свободно опускаться ниже
своего нормального рабочего положения. Данная
система обеспечивает уплотнение грунта даже если
рычаги высевающей секции приподнимаются при наезде
дисков сошника на препятствие.
См. Рис. 57, Рис. 58 и Рис. 59
Прикатывающие катки имеют три регулировки:
1. Прижимное давление (на рис. минимально).
2. Смещение колес (показано со смещением).
3. Центрирование (см. рис. 59 на стр. 57).
Настройка прикатывающих колес
Парные V-образные колеса

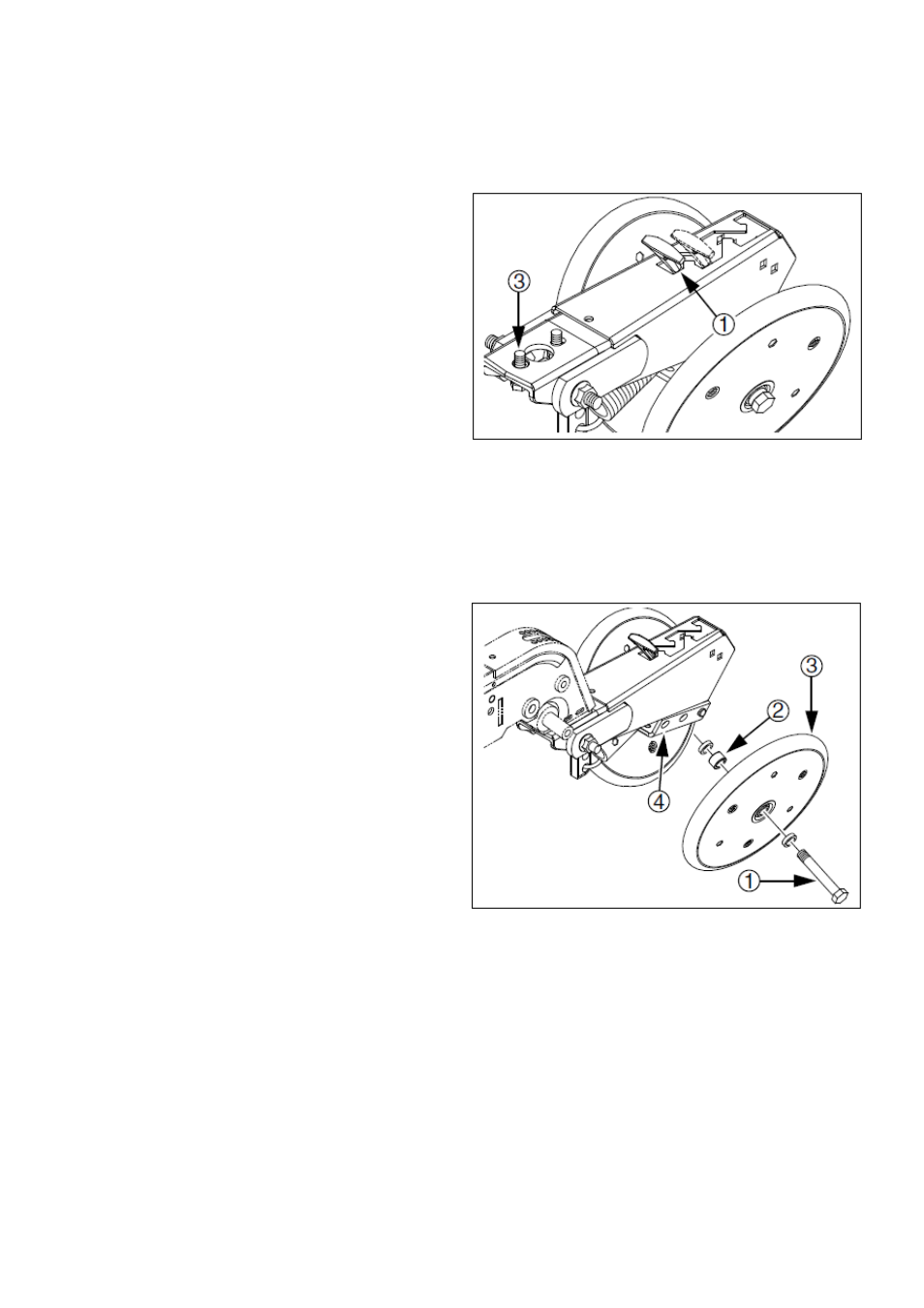

Рис. 56
Настройка парных прикатывающих колес
Прижимное давление регулируется рукояткой (1), в
зависимости от типа почвы и полевых условий.
•
для снижения прижимного давления передвиньте
рукоять вперед (по направлению движения)
•
для увеличения прижимного давления передвиньте
рукоять назад.
Примечание: Увеличение давления на катки снижает
прижимную силу основных компонентов высевающей
секции, таких как сошники. Увеличение прижимного
давления прикатывающих колес может потребовать
увеличения прижимного давления всей секции. См.
стр.46.
Прижимное давление прикатывающих колес
Стандартное смещение обеспечивает надежное
преодоление пожнивных остатков. Если ваши условия
требуют выравнивания катков, то вы можете для начала
сделать это на одной высевающей секции. Для этого:
1. Поднимите орудие и установите транспортные замки
подъемных цилиндров. См. «Замки подъемных
цилиндров» на стр. 62.
2. Снимите болт (1), шайбу (2), гайку (не показана) и
стопорную шайбу (не показана) левого
прикатывающего колеса (3).
3. Переставьте шайбу (2) и колесо (3) на два отверстия
вперед (4).
4. Вставьте болт со стопорной шайбой и гайкой и
затяните.
Смещение прикатывающих колес
Рис. 57
Смещение парных прикатывающих колес
56
