Страница 46
Настройки высевающей секции

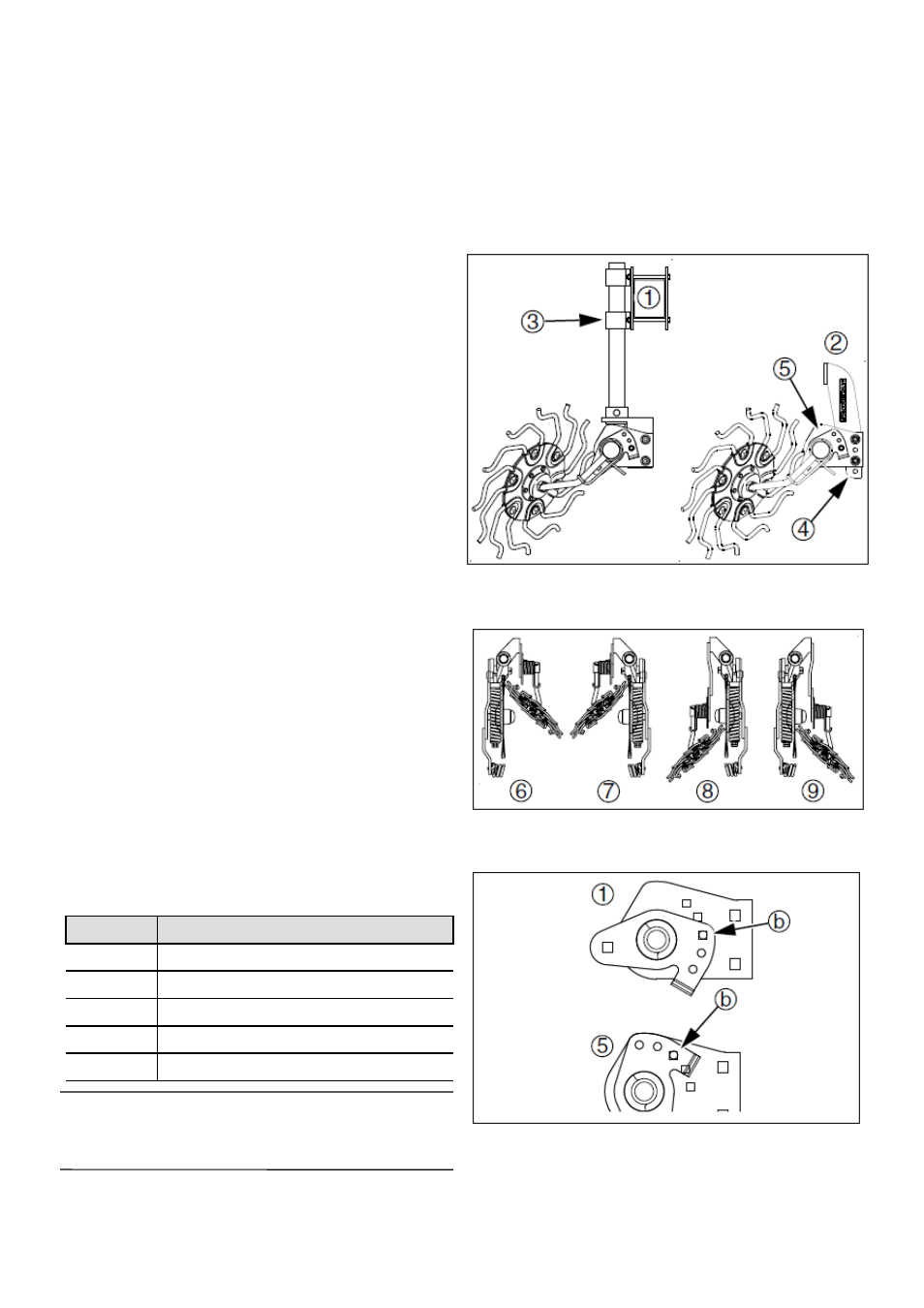

См. Рис. 35
Очистители бывают следующих модификаций:
•
На прямой стойке (1) с креплением на передний
рабочий брус.
•
С креплением на колтерную стойку Vantage I.
•
С креплением на сошник (2) 30 серии.
По поводу заказа см. стр. 84.
Очистители рядка Terra-Tine имеет три настройки:
1.
Высота: Очистители рядка с креплением на стойке
регулируются по длине в месте крепления (3).
Очистители рядка с креплением на сошник
регулируются методом выбора соответствующего
отверстия для крепления (4).
Поднимите сошник и отрегулируйте очиститель рядка
так, чтобы его пальцы были вровень с нижним краем
колтерного диска или диска сошника.
См. Рис. 36
2. Очистители
рядка
могут
устанавливаться
со
смещением вперед ((6), (7)) или назад ((8), (9)), и
влево ((7), (8)) или вправо ((6), (9)).
Настройка производится с помощью установки или
демонтажа рычага, который смещает очиститель
рядка в одну из сторон от втулки колтера по желанию
или
по
требованию
других
дополнительных
устройств. Наибольшую эффективность имеют
очистители рядка в положении позади втулки, однако
может потребоваться их установка в другое место.
См. Рис. 37
3. Давление: Если очистители рядков не сметают
мусор, а катятся по нему, можно увеличить давление
пружин. Для этого открутите болт (b) и выберите
другое отверстие для крепления. Всего их пять.
Дополнительное оборудование с креплением на раму
Очиститель рядка Terra-Tine
Рис. 35
Очистители рядка с креплением на солшник и на раму
Рис. 36
Ориентация очистителя рядка
Отверстие
Нагрузка на очиститель рядка
1
5,4 кг
2
7,7 кг
3
10,0 кг
4
12,3 кг
5
14,1 кг
ВАЖНО !
Убедитесь, что очистители рядка Terra-Tine НЕ
КАСАЮТСЯ колтерного ножа или деталей
Рис. 37
Минимальное и максимальное давление
