Great Plains PD8070 Operator Manual - Инструкция (Страница 24)

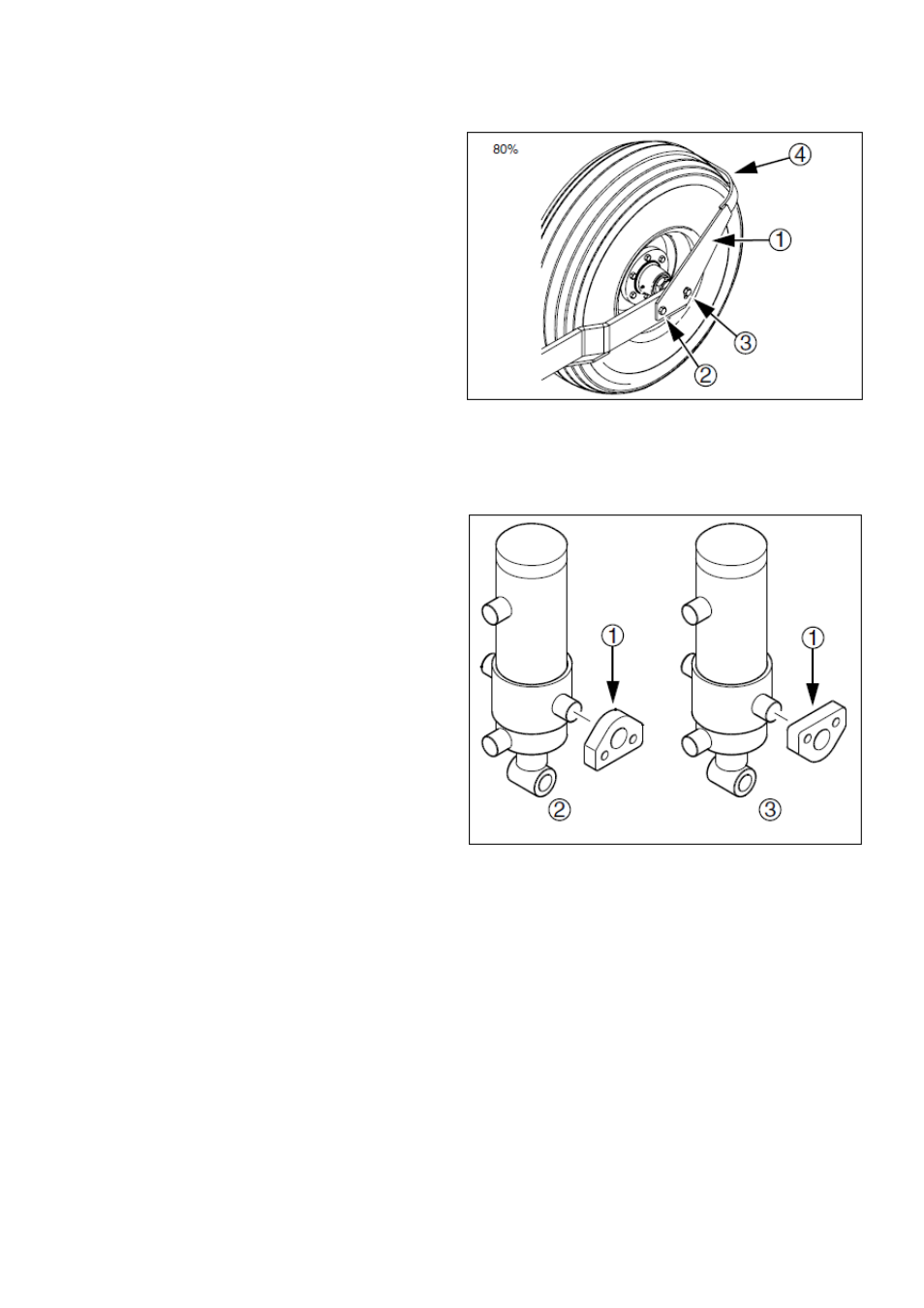

Рис. 16
Чистик приводного колеса
Рис. 17
Блоки крепления цилиндров
Чистик приводного колеса (опция)
См. Рис. 16
Чистик (1) приводного колеса удаляет налипшую грязь,
которая отрицательно влияет на вращение приводного
колеса и на глубину высева.
1. Ослабьте болты (2) и (3).
2. Поверните чистик вокруг болта (2) так, чтобы зазор
между колесом и чистиком составлял 3-6 мм.
3. Затяните болты.
Гребневой высев
Для подготовки пропашной сеялки к гребневому высеву
Вам необходимо опустить опорные колеса, перевернув
блоки крепления (1).
См. Рис. 17
Настройки для стандартного высева показаны на рисунке
(2)
Настройки для гребневого высева показаны на рис. (3).
1. Подставьте под раму блоки, чтобы снять вес с колес.
2. Выкрутите болты из блоков крепления каждого из
четырех подъемных цилиндров.
3. Переверните все блоки крепления и прикрутите их к
раме болтами.
Соблюдайте необходимый момент затяжки, см. стр. 94.
20
