Высота рамы орудия
См. Рис. 11
При выравнивании орудия возможно потребуется
регулировка высоты рамы.
Опустите орудие в рабочее положение.
Измерьте расстояние (5) от нижней части бруса рамы до
земли. Это расстояние должно составлять 51-56 см.
При необходимости, отрегулируйте высоту до 51-56 см.
Выкрутите болты (8), крепящие копирующее колесо к
орудию из нижних отверстий вилки. Поднимите колесо и
закрутите болты в верхние отверстия.

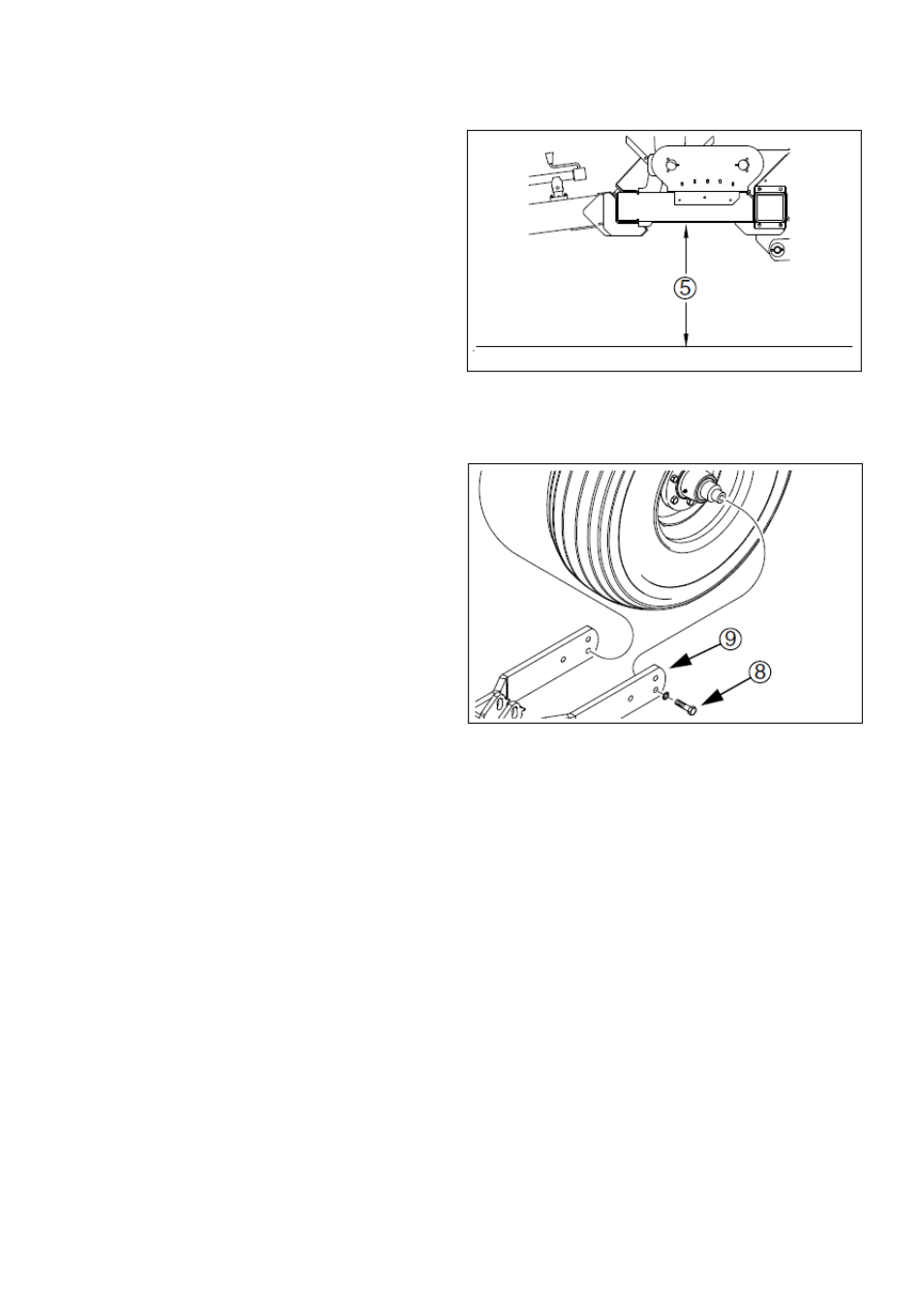

Рис. 11
Высота рамы орудия
Рис. 12
Высота опорного колеса
18
