Гидравлические соединения
Производить наладку гидравлической системы может
только квалифицированный персонал!
Остерегайтесь утечек жидкости под высоким давлением.
Она может проникнуть под кожу и причинить серьезную
травму. Используйте защитную одежду и защиту органов
зрения во время работы с гидравлической системой.
ОСТОРОЖНО

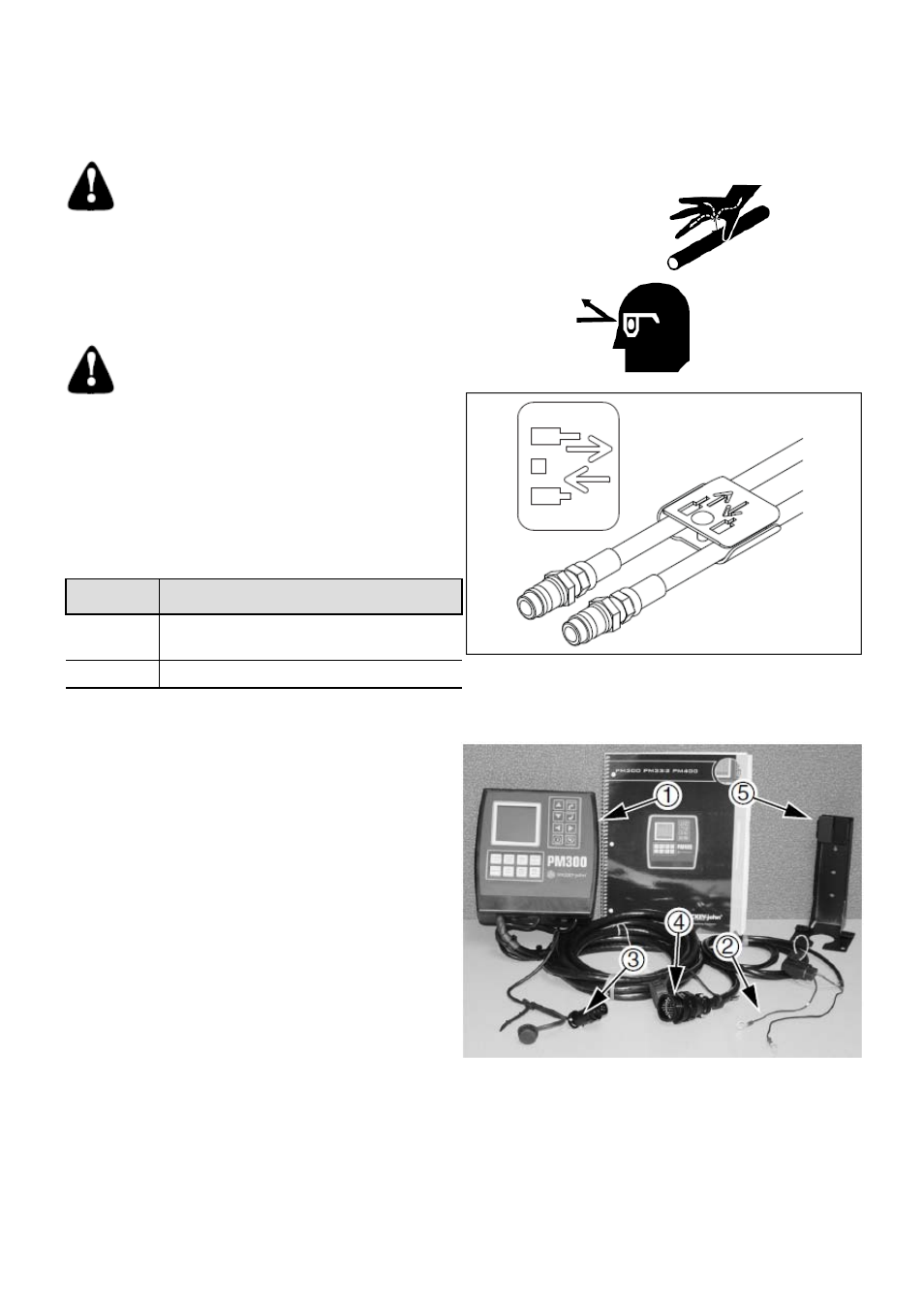

См. Рис. 6
Гидравлические шланги Great Plains имеют цветовой код
для облегчения их подключения к выходам трактора.
Шланги, идущие к клапану одного контура, помечены
одним цветом
Цвет
Назначение контура
Голубой
Подъемные цилиндры (в транспортное
положение)
Оранжевый
Цилиндры маркеров
Производить наладку гидравлической системы может
только квалифицированный персонал!
ОСТОРОЖНО
Рис. 6
Пластиковая бирка
Электрические соединения
См. Рис. 7
Если орудие оснащено опциональным монитором
контроля высева, консоль PM300 (1) необходимо
закрепить в кабине трактора.
Монитор состоит из кабеля питания (2), датчика скорости
(3) и проводки датчика скорости (4). Инструкции по
установке монитора даны в инструкции Dickey-john,
Цветовой код:
+ положительный: красный
- отрицательный: черный
Для установки скобы (5) используйте хомуты.
Консоль монитора контроля высева
Рис. 6
Части консоли PM300
15
