Страница 57
Муфта высевающего аппарата и входной вал должны
быть соосны. Несоосность ведет к неправильному
функционированию муфты и чрезмерному износу корпуса
высевающего
аппарата.
Регулярно
проверяйте
вертикальную и горизонтальную соосность муфты
высевающего аппарата и входного вала привода.
См. Рис. 53
1. Закрепите бункер на его опоре.
2.
Убедитесь в том, что штифт (1) на конце входного
вала отцентрирован - с обеих сторон вала штифт
должен выглядывать равномерно.
3. Проверните входной вал высевающего аппарата так,
чтобы штифт был в вертикальном положении.
4. Проверните фланец муфты (2) так, чтобы прорезь
заняла вертикальное положение.
5. Освободите муфту (3) и соедините ее со входным
валом.
6. Если валы соосны в вертикальной плоскости, то
ведущий фланец муфты свободно соединится с
входным валом высевающего аппарата, а края
штифта будут равномерно выступать с обеих сторон
фланца. Отключите муфту и повторите процедуру
для проверки горизонтальной соосности.
7. Если ведущий фланец с трудом соединяется с
входным валом в горизонтальной или вертикальной
плоскости, ослабьте гайки (4). Подключите муфту
высевающего
аппарата.
Совместите
муфту
высевающего аппарата со входным валом.
8. Затяните гайки (4) с соответствующим усилием. См.
«Таблицу значений усилия затяжки болтов» на стр.
94.
Настройка привода высевающих аппаратов

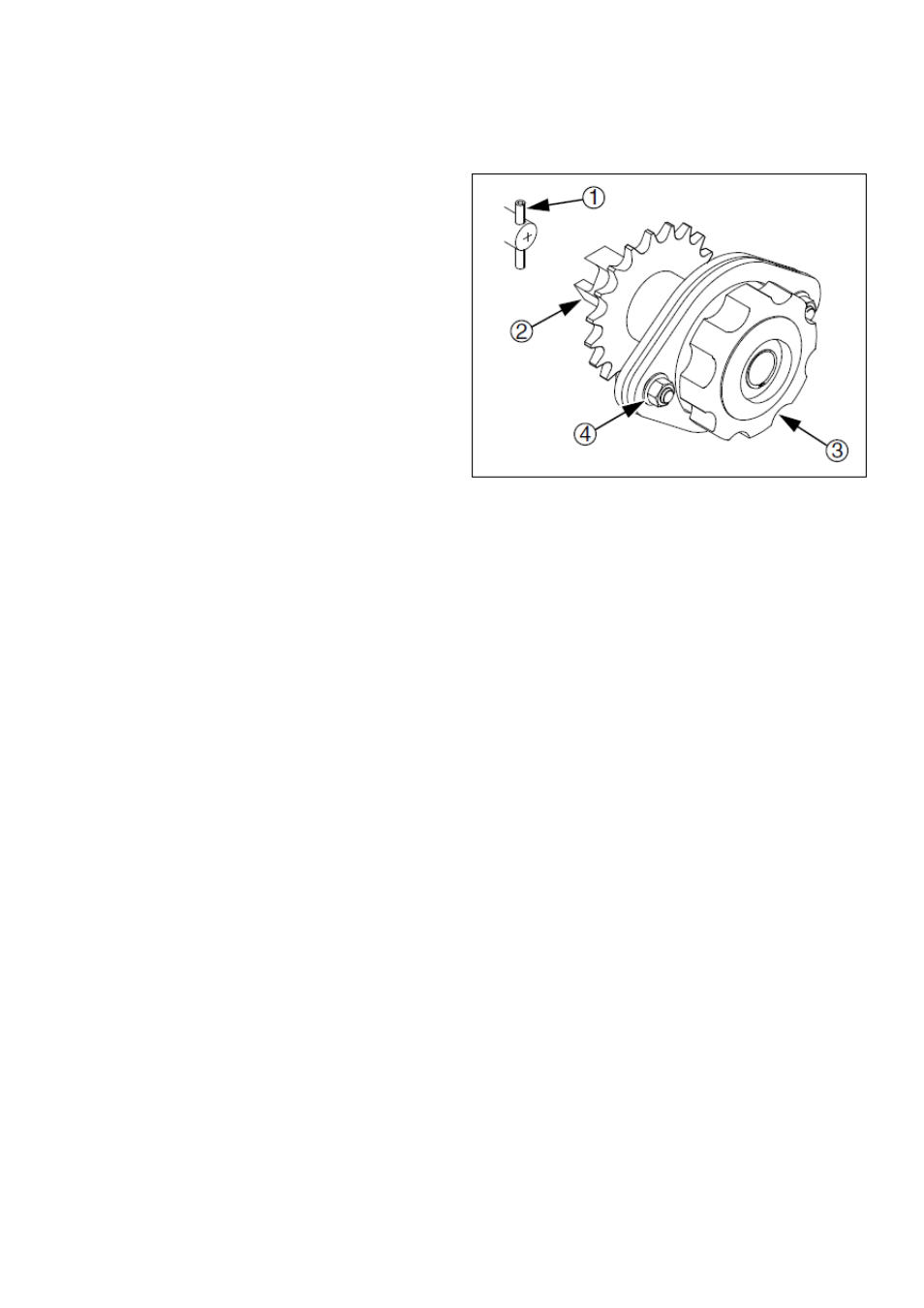

Рис. 53
Настройка муфты
53
