См. Рис. 8
Орудие PD8070 оснащено стандартным разъемом
проводки сигнальных световых приборов типа ASAE
J560b (1). Если Ваш трактор имеет европейский разъем
на 7 штырьков, обратитесь к дилеру для замены
разъема.
Проводка сигнальных световых приборов
Подключение разъемов
После установки консоли, соедините разъемы на дышле.
(1)
Световые сигнальные приборы
(2)
Устройство контроля Dickey-john
(3)
____________________________
Перед тем как производить подключения убедитесь в
том, что двигатель трактора заглушен и все устройства
выключены. Осуществите все электрические соединения
перед началом движения орудия

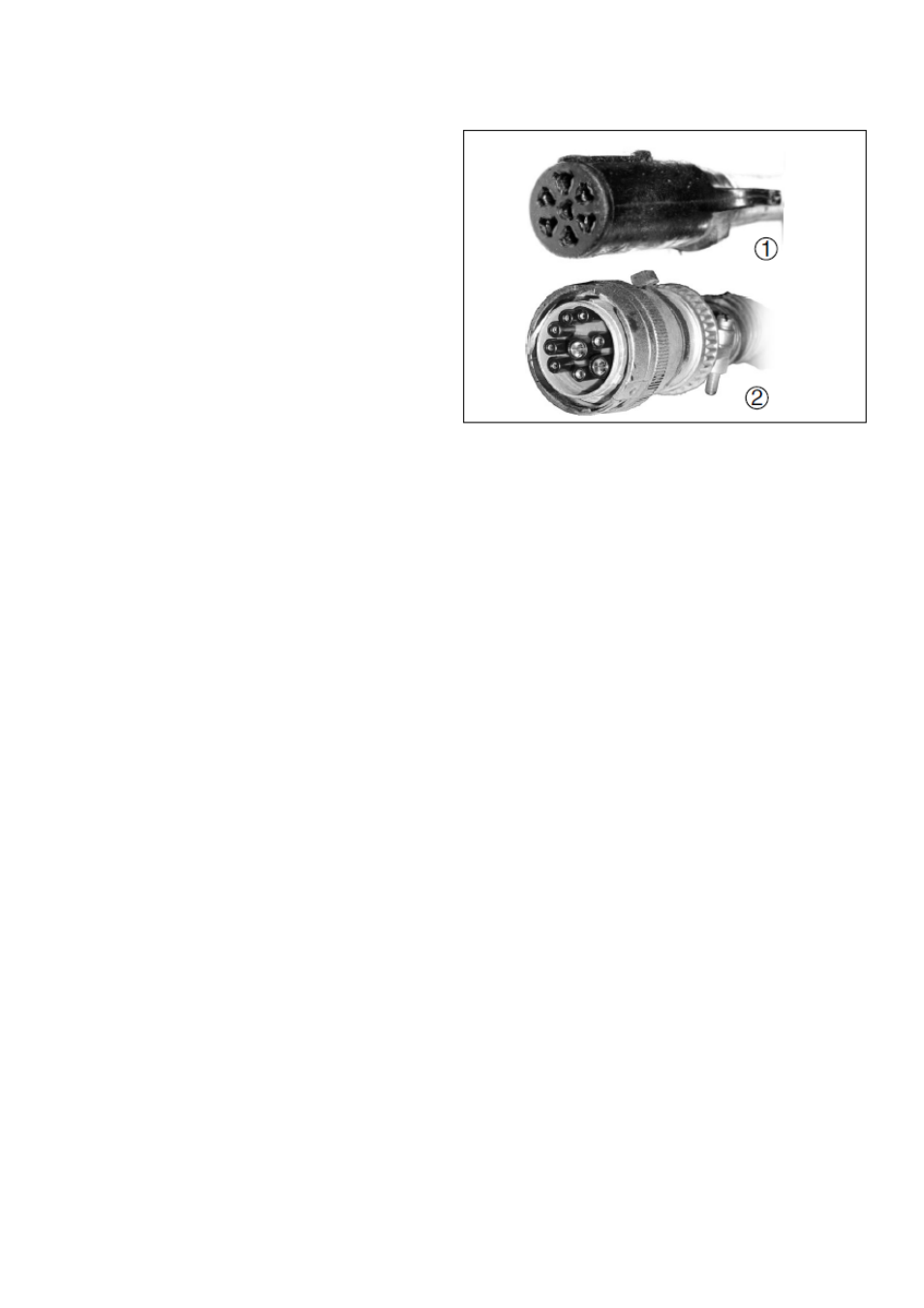

Рис. 8
Разъемы
16
