Натяжение привода

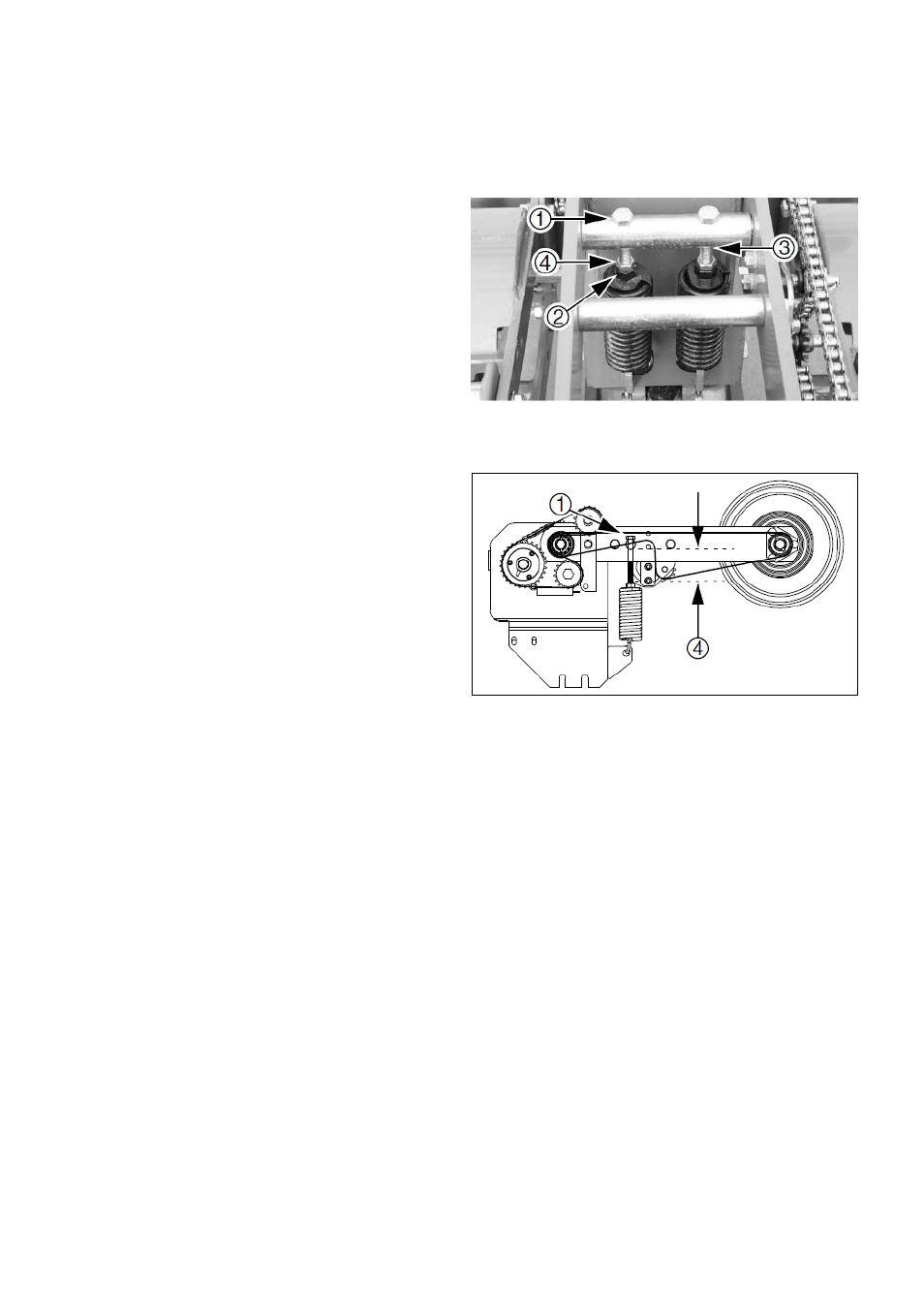

См. Рис. 30 и Рис. 31
Через некоторое время после начала эксплуатации
возникает необходимость в регулировке силы пружины,
которая предотвращает проскальзывание приводного
колеса. Например, если во влажных полевых условиях у
Вас
снижается
норма
высева,
это
можно
скомпенсировать увеличением силы пружины, затянув 4
болта (1) (по два на каждом приводе).
Эта мера будет эффективной только если сами колеса не
проскальзывают слишком сильно. В таком случае стоит
дождаться более сухой погоды.
1.
Поднимите орудие.
2.
Проверьте положение гайки (2) на всех 4 болтах. По
умолчанию расстояние от нижней поверхности
поперечной балки (3) до верхнего края гайки (не
стопорной гайки) составляет:
(4) 25 мм и 32 мм.
Если у Вас установлены другие настройки,
восстановите заводские настройки и проверьте
результат.
3. Ослабьте стопорные гайки (4).
4. Закручивайте болты по часовой стрелке, чтобы
усилить давление. На один поворот головки болта
изменение давление составляет:
3,3 кг/об.
5. Проверьте норму высева (стр. 32).
Примечание: не повышайте давление, если Вы
используете изношенные покрышки или давление в
шинах ниже нормативного. Радиус таких колес
снижен (что приводит к повышению нормы высева), и
усиление
давления
на
привод
не
сможет
компенсировать это.
Регулируйте давление до тех пор, пока давления на
приводное колесо не будет достаточно, чтобы удержать
его на копирующем колесе.
Примечание: НЕ увеличивайте давление на колесо
настолько, чтобы оно вращалось с трудом.
Рис. 30
Пружины контактного колеса
Рис. 31
Давление контактного привода
39
