См. Рис. 41
Спереди назад, высевающие секции Great Plains 30 серии
могут иметь следующие приспособления (некоторые из
них являются опциональными):
0. Семенной бункер: стандарт
(не показан, устанавливается сверху секции)
1. Параллельные рычаги: стандарт
Каждая высевающая секция установлена на раме с
подпружиненными
параллельными рычагами,
позволяющими каждой секции независимо
перемещаться вверх и вниз, оставаясь в
горизонтальном положении. Пружины регулируются.
См. «Давление на высевающие секции» на стр. 46.
2. Очиститель рядка: опция.
Очистители рядков очищают рядки от мусора,
регулируются по глубине хода. См. «Настройка
очистителя рядка» на стр. 47
3. Колтерный диск: опция, имеются различные диски.
Колтер разрезает пожнивные остатки и формирует
взрыхленную полоску почвы для высева по
стерневой технологии. Устанавливается один из трех
типов дисков. Глубина обработки относительно
глубины хода сошника настраивается выбором
отверстия крепления в стойке ступицы диска. См.
«Настройка колтера» на стр. 48.
4. Сошник: стандарт, 2 диска на высевающую секцию
Сдвоенные диски сошника расширяют борозду и
формируют семяложе. Можно регулировать глубину,
ширину и угол развала стенок борозды. См.
«Настройка высевающей секции» на стр. 49.
5. Колеса контроля глубины: стандарт
Колеса контролируют глубину высева, можно
регулировать их глубину и угол. Они совместимы с
опционным чистиком. См. «Угол диска и боковых
опорных колес» на стр. 49 и «Настройка чистика
опорных колес» на стр. 51.
6. Высевающий аппарат: пальчиковый или щеточковый.
Высевающий аппарата доставляет семена в
семенную трубку. См. «Настройка высевающего
аппарата» на стр. 52.
Семенная трубка: стандарт (на рисунке на вставке).
Не требует настройки.
7. Уплотнитель семян: опция
Уплотнитель семян Keeton (на рисунке на вставке)
Улучшает контакт семян с почвой. См. «Настройка
уплотнителя семян» на стр. 55.
8. Прикатывающие колеса: стандарт (имеется выбор из
нескольких видов)
9. Прикатывающие колеса: стандарт (на выбор).
Закрывают борозду. См. «Настройка прикатывающих
колес» на стр. 56.

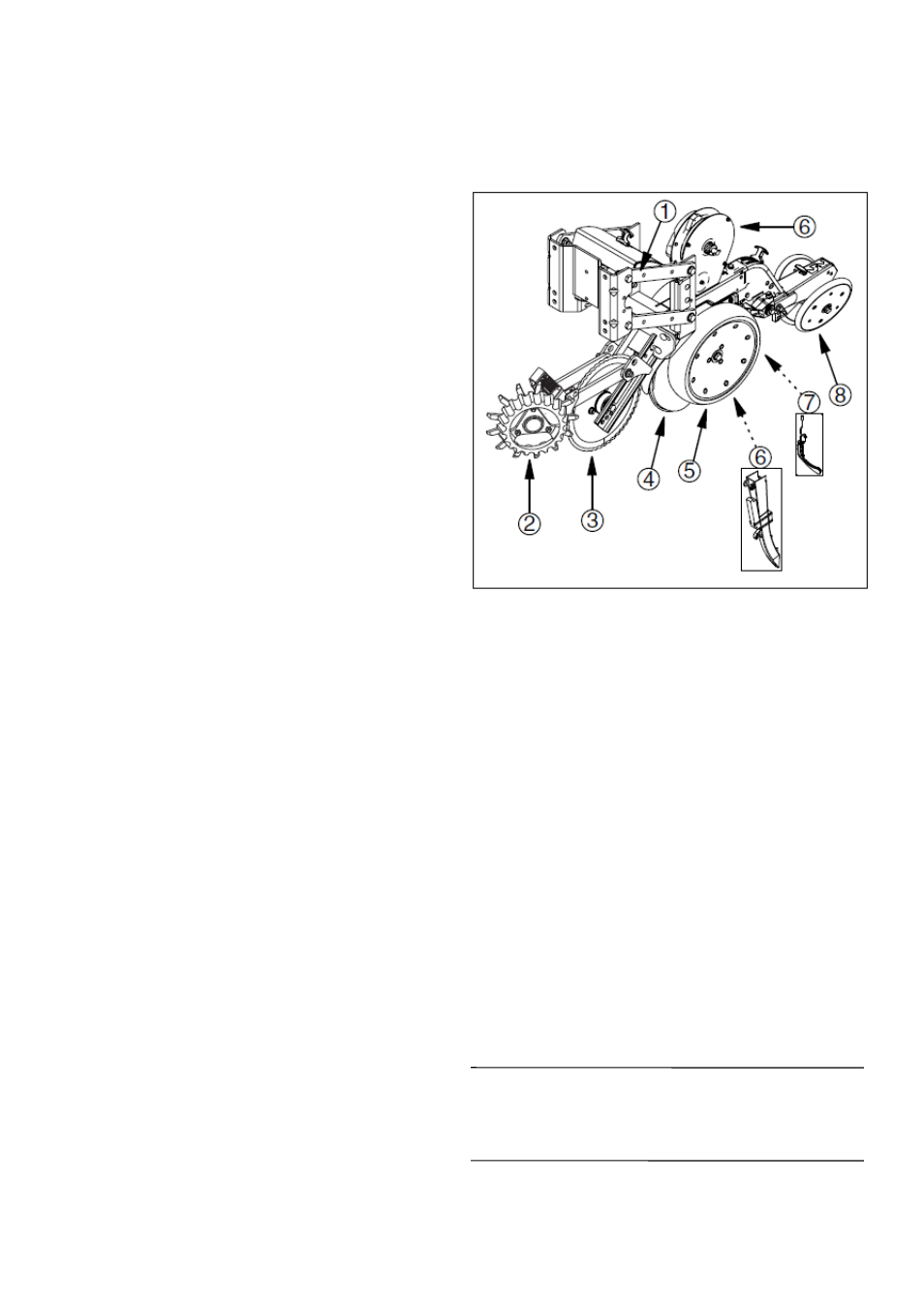

Высевающая секция 30 серии
Рис. 41
Высевающая секция серии 30
(на рисунке изображена высевающая секция со всеми
дополнительными приспособлениями, подходящими
для использования в пропашной сеялке PD8070)
ВАЖНО !
Никогда не сдавайте задним ходом, когда сошники
находятся в земле. Это приведет к серьезному
повреждению орудия и забиванию сошников землей.
45
