Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 91
Неисправность/Состояние
Оперативный режим
xxxxx
Неисправность
Да/Нет
Состояние
Да/Нет
Неисправность шлейфа LON Да/Нет
Архив
Архив контроллера
Журнал событий
Журнал событий
Событие
xxxxx
Дата
день/месяц/год
Время
час:мин:сек
Почасовой счётчик времени
Индицируется
Да/Нет
Секунды
xx
Минуты
xx
Часы
xx
День
xx
Месяц
xx
Год
xx
Общие параметры
Метка
xxxxx
Дескриптор
xxxxx
Сообщение
xxxx
Каталожный номер xxxx
Выбор режима работы
(тип газоанализатора)
Устройство HART
PIR9400
C706X
505
NTMOS
CGS
Устройство сторон. произво-ля
Настройка газоанализатора
Наименование газа xxxx
Тип сенсора
Тип сенсора
505 CH4 100 %НКПР
6901 West 110
th
Street
Minneapolis, MN 55438
USA
Состояния
Любая неисправность
присут/отсут
Активная калибровка
присут/отсут
Режим прогрева
присут/отсут
Тревога нижнего уровня присут/отсут
Тревога верхнего уровня присут/отсут
Шлейф LON подключён присут/отсут
Тест времени отклика
присут/отсут
Ручное самотестирование присут/отсут
Входной сигнал HART
присут/отсут
Неисправности
Ошибка памяти EEPROM присут/отсут
Ошибка АЦП
присут/отсут
Неисправность 24 В
присут/отсут
Ошибка флэш памяти
присут/отсут
Ошибка ОЗУ присут/отсут
Ошибка строжевого таймера присут/отсут
Неисправность 12 В
присут/отсут
Неисправность 5 В
присут/отсут
Неисправность вх. шлейфа присут/отсут

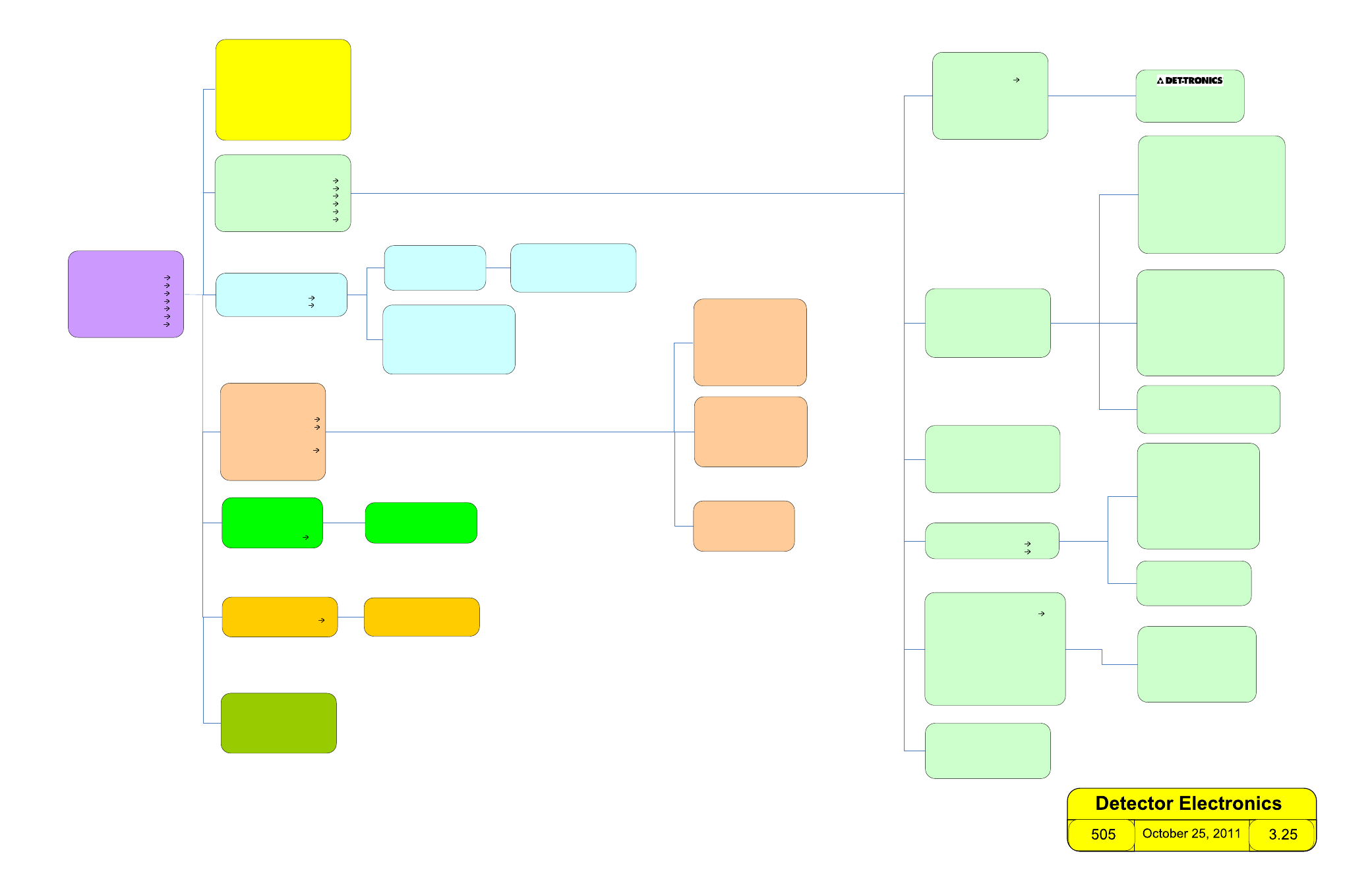

Главное меню
Контролируемые параметры
Состояние контроллера
Состояние устройства
Настройка контроллера
Настройка устройства
Калибровка устройства
Тестирование контроллера
Контролируемые параметры
Название газа
хххх
Концентрация обнаруж. газа x.xx
Верхний порог тревоги
Да/Нет
Нижний порог тревоги
Да/Нет
Аналоговый вх. сигнал
x.xx мA
Верхнее значение диапазона x.xx
Нижнее значение диапазона x.xx
Неисправность
Да/Нет
Состояние контроллера
Общая информация
Неисправность/Состояние
Конфигурация шлейфа LON
Архив
Информация о контроллере
Меню отыскания неисправностей
Общая информация
Производитель
Модель
UD-10
Метка
xxxxx
Дескриптор
xxxxx
Сообщение
xxxxx
Каталожный номер xxxxx
Идентификатор уст-ва xxxxx
Тестирование контроллера
Самодиагностика
Проверка отклика
Калибровка газоанализатора
Калибровка
Концентрация ПГС
ххх.хх
Калибровка
Выполнить
Остановить
Состояние устройства
Неисправность/Состояние
Журнал калибровок
Журнал калибровок
Идентификатор калибровки
xxxx
Дата
хх/ххх/хххх
Время
хх:хх
Калибровка нуля xxxx
Калибровка диапазона xxxx
Неисправность/Состояние
Неисправность Да/Нет
Неисправности
Верхний порог тревоги присут/отсут
Нижний порог тревоги
присут/отсут
Контроль подсветки
Вкл
Выкл
Автоматический режим
Информация о контроллере
Почасовой счётчик времени
Заводской номер
хxxxx
Идентификатор вх/вых платы ххх
Дата изготовления день/месяц/год
Версия систем. программы xxxxx
Универсальная версия
xxxxx
Версия полевого устр-ва
xxxxx
Наработанные часы
xxxxx
Температура xx.xx
C
Контроль обогревателя авто/вкл/выкл
Контроль подсветки авто/вкл/выкл
Входное напряжение хх.хх
Архив контроллера
Наработанные часы
xxxx
Температура макс.
xx.xx C
Время макс. температуры xx:xx:xx
Температура мин.
xx.xx C
Время мин. температуры
xx:xx:xx
Сброс температуры макс/мин
Сброс температуры макс хx.xx C
Сброс время макс темп-ры xx:xx:xx
Сброс температуры мин xx.xx C
Сброс время мин темп-ры xx:xx:xx
Конфигурация шлейфа LON
Верхний порог тревоги
хх.хх
Нижний порог тревоги
хх.хх
Концентрация ПГС хх.хх
Скорость передачи инфо ххх
Адрес устройства на шлейфе LON ххх
Меню отыскания неисправностей
Ошибки HART xxxxx
Входной аналог. сигнал xx.xx мA
Сбой ком. связи LON
xxxx
Настройка контроллера
Выбор режима работы
Общие параметры
Калибровка входной цепи
Контрастность дисплея
Контроль подсветки
Неисправность шлейфа LON
Неправильная конфигурация присут/отсут
Шлейф LON не включён присут/отсут
Неисправность клем. платы присут/отсут
