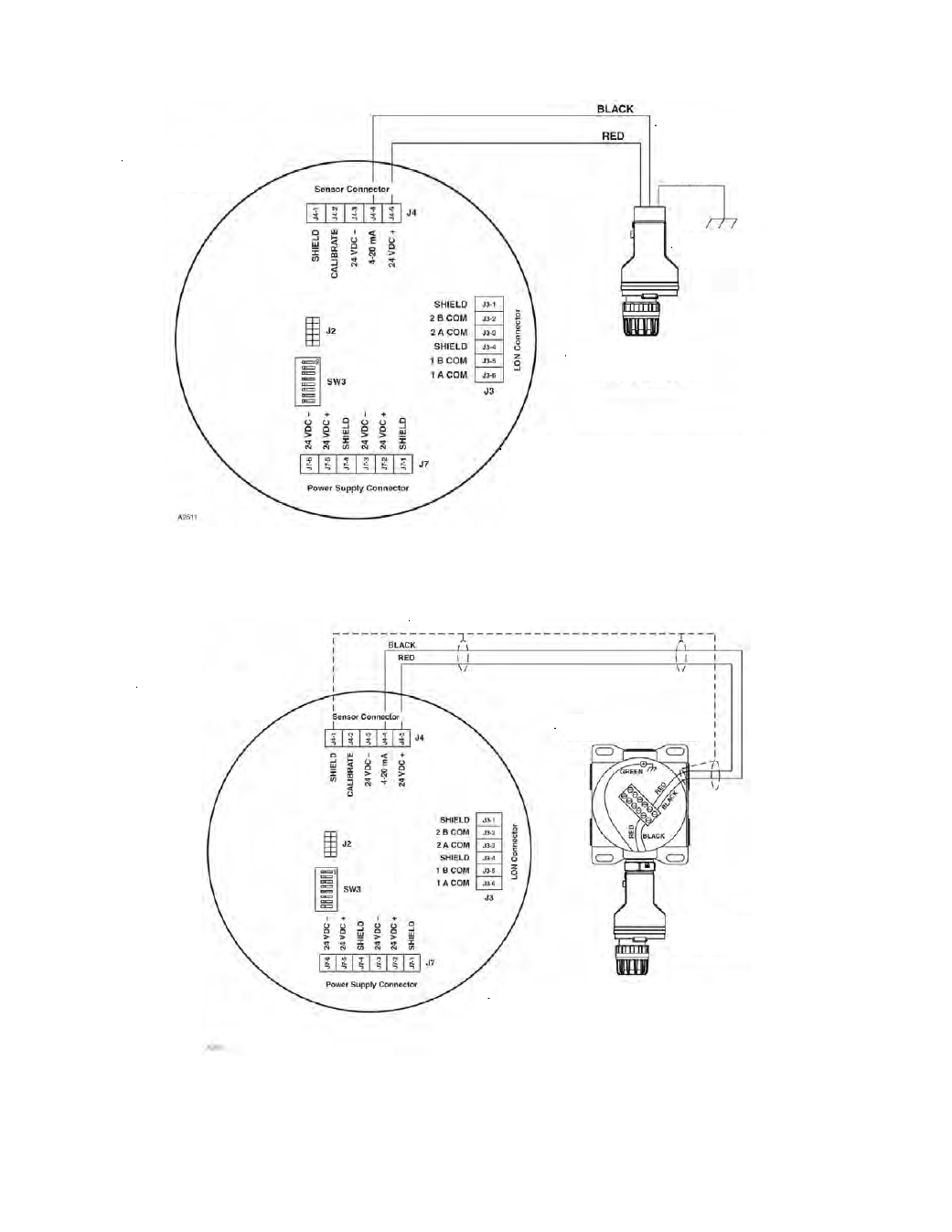

Схема подключения газоанализатора GT3000 к контроллеру UD10-DCU.
Схема подключения газоанализатора GT3000 с соединительной коробкой STB
к контроллеру UD10-DCU.
Примечания:
1.
Соединить зелёный провод сенсорного модуля с
земляным наконечником внутри корпуса контроллера.
2.
Корпус контроллера должен быть электрически
заземлен.
Примечания:
1.
Кабельный экран заземлять только в корпусе
контроллера.
2.
Все корпуса должны быть электрически заземлены.
Контроллер
UD10- DCU
Контроллер
UD10- DCU
Чёрный
Красный
Зелёный
См. прим. 1.
Коробка STB
См. прим. 1.
Газоанализатор
GT3000
Газоанализатор
GT3000
