95-3656
Е-1
ПРИЛОЖЕНИЕ Е
Контроллер UD10-DCU с детектором серии C706X
ПРИМЕЧАНИЕ
За детальной информацией по применению детектора модели C7064Е Н
2
S
обращаться
к руководству по экспуатации 95-3396, а детектора модели C7067Е Сl
2
ВЫПОЛНЕНИЕ ЭЛЕКТРОМОНТАЖА
–
к руководству
95-3439.

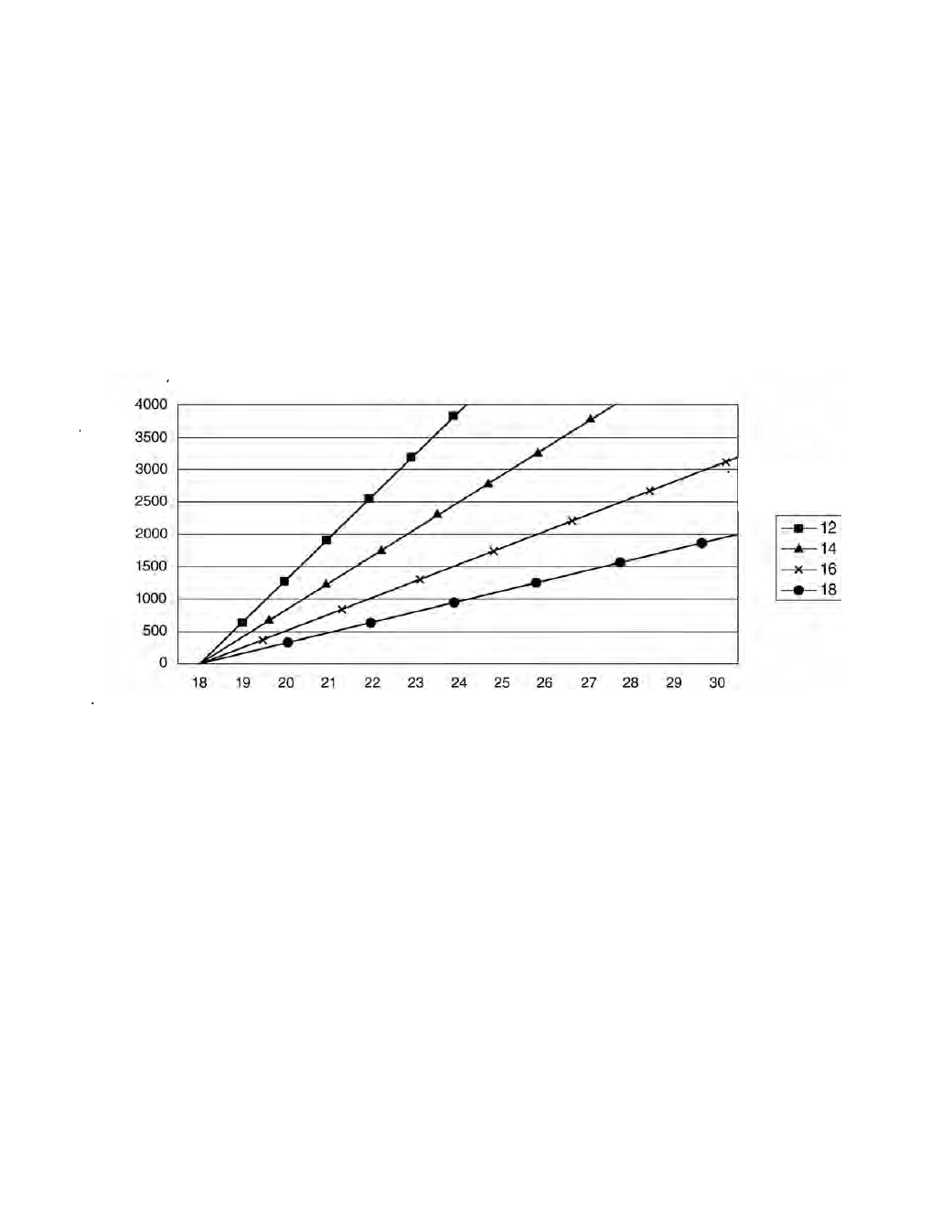

Рас
ст
оя
ни
е
в
ф
ут
ах
Сечение проводов
AWG
мм
2
4,0
2,5
1,5
1,0
Напряжение источника питания
ПРИМЕЧАНИЯ:
1. Максимальная длина кабеля от источника питания до контроллера UD10 не должна превышать 606 м.
2
. Максимальная длина кабеля от контроллера до детектора с соединительной коробкой STB не должна
превышать 606 м.
Контроллер UD10 с детектором серии C706X
