Приложение в – Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 53
95-3656
В-1
ПРИЛОЖЕНИЕ В
Контроллер UD10-DCU с газоанализатором горючих газов PIRECL
ПРИМЕЧАНИЕ
За детальной информацией по применению газоанализатора PIRECL обращаться к
руководству по экспуатации 95-3526.
ВЫПОЛНЕНИЕ ЭЛЕКТРОМОНТАЖА
ОРИЕНТАЦИЯ ГАЗОАНАЛИЗАТОРА
Настоятельно рекомендуется устанавливать
газоанализатор PIRECL в горизонтальном
направлении.
Газоанализатор не чувствителен к ориентации с
точки зрения его возможностей обнаружения
загазованности.
Тем не менее, всепогодный
фильтр обеспечивает наилучшие результаты при
установке газоанализатора с фильтром в
горизонтальном направлении, как показано в
иллюстрации слева.

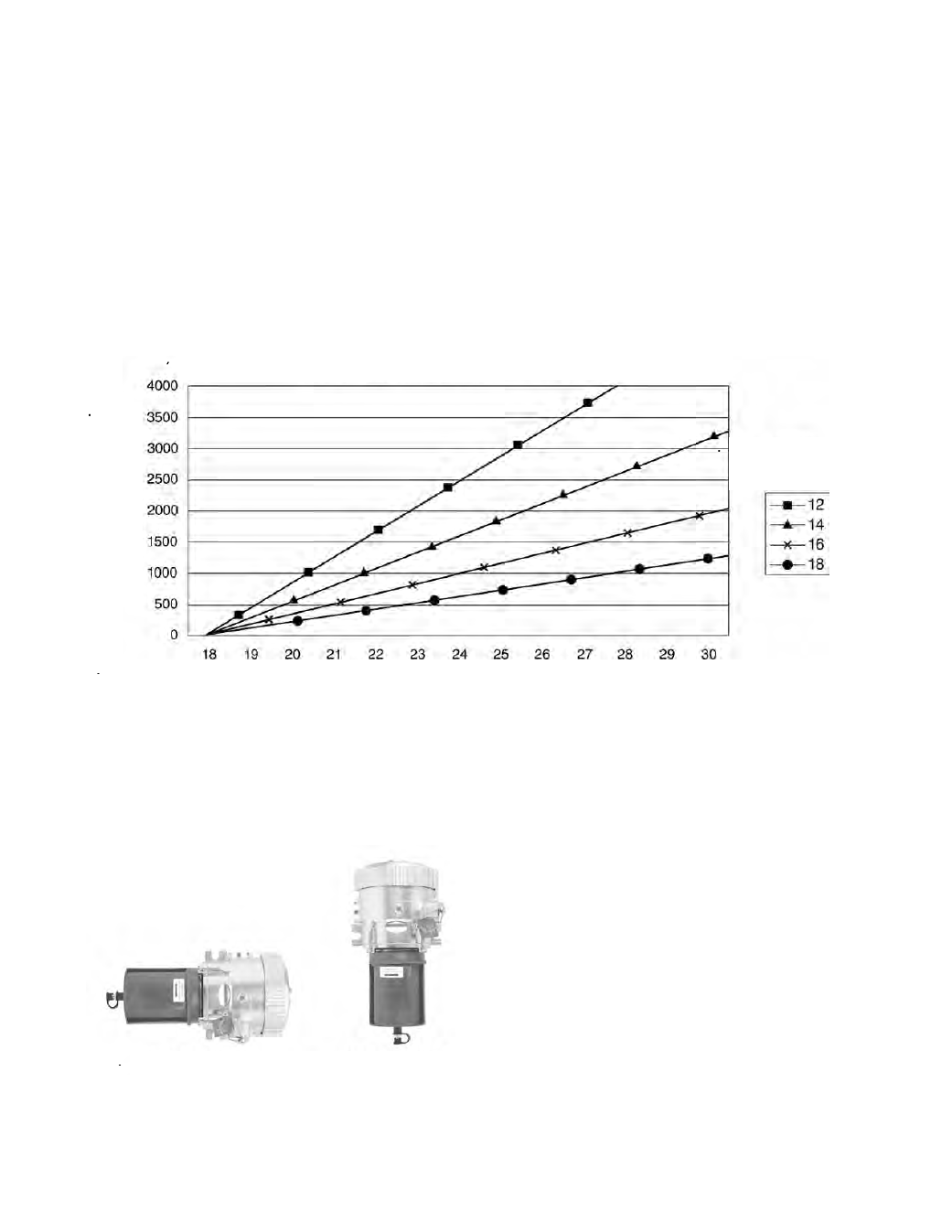

Рас
ст
оя
ни
е
в
ф
ут
ах
Сечение проводов
AWG
мм
2
4,0
2,5
1,5
1,0
Напряжение источника питания
ПРИМЕЧАНИЯ:
1. Максимальная длина кабеля от источника питания до контроллера UD10 не должна превышать 606 м.
2. Максимальная длина кабеля от контроллера до газоанализатора с соединительной коробкой STB не
должна превышать 606 м.
Контроллер UD10 с газоанализатором PIRECL
Правильная Неправильная
ориентация ориентация
Контроллер UD10
Чёрный
Красный
Белый
