Приложение д – Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 65
95-3656
Д-1
ПРИЛОЖЕНИЕ Д
Контроллер UD10-DCU с газоанализатором сероводорода NTMOS Н
2
ПРИМЕЧАНИЕ
S
За детальной информацией по применению газоанализатора NTMOS обращаться к
руководству по экспуатации 95-3604.
ВЫПОЛНЕНИЕ ЭЛЕКТРОМОНТАЖА
ЗАМЕЧАНИЯ ПО УСТАНОВКЕ ГАЗОАНАЛИЗАТОРА
При работе с газоанализатором NTMOS не допускается использование силиконовых
смазок.
Для увеличения пространства между контроллером и установочной поверхностью
могут использоваться прокладки или стойки, что обеспечивает удобство в подключении
ампульного калибратора.
В тех применениях, где не требуется использование коммуникационной связи HART,
сенсор может быть подсоединён к клеммам сенсорного разъёма (J3) в модуле
контроллера UD10-DCU. При использовании коммуникационной связи HART, сенсор
NTMOS
должен быть подключён к клеммной плате NTMOS, расположенной внутри
нижней части корпуса контроллера. Детали указаны в соответствующих схемах
соединений, приведённых далее в этом приложении.

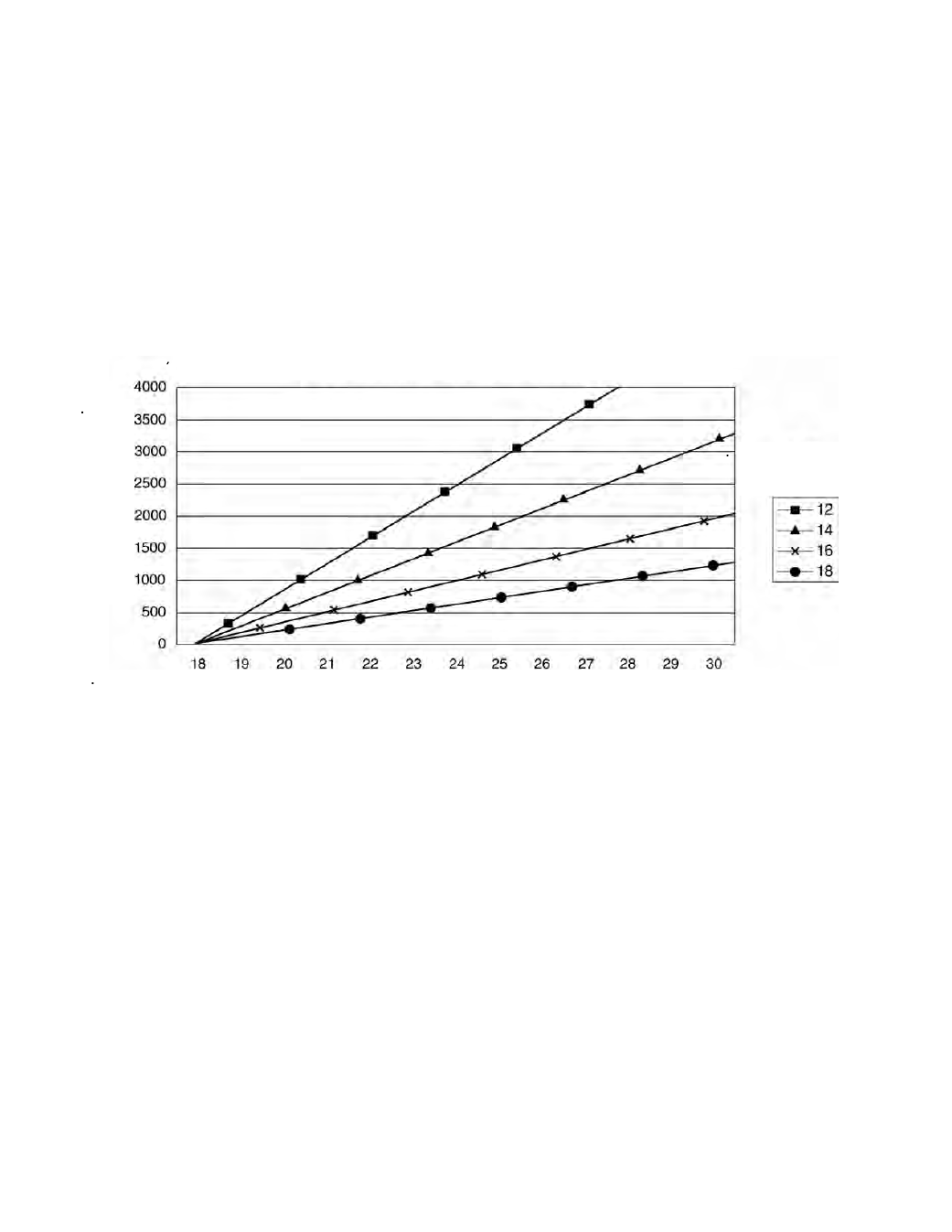

Рас
ст
оя
ни
е
в
ф
ут
ах
Сечение проводов
AWG
мм
2
4,0
2,5
1,5
1,0
Напряжение источника питания
ПРИМЕЧАНИЯ:
1. Максимальная длина кабеля от источника питания до контроллера UD10 не должна превышать 606 м.
2. Максимальная длина кабеля от контроллера до газоанализатора с соединительной коробкой STB не
должна превышать 606 м.
Контроллер UD10 с газоанализатором NTMOS Н
2
S
