ОПИСАНИЕ КОНТРОЛЛЕРА
Контроллер UD10-DCU может использоваться с различными устройствами обнаружения газов,
обеспечивающими выходной сигнал 4-20 мА, и работающими с коммуникационным протоколом
HART
или без него. Контроллер обеспечивает дисплей индикации, выходные сигналы и
возможности контроля детекторов/газоанализаторов. В контроллере предусмотрена работа со
следующими входными/выходными сигналами:
Входные сигналы -
4-
20 мА от сенсорного устройства
Входные сигналы пользователя -
Четыре геркона на лицевой панели,
Программный пакет S
Выходные сигналы -
Коммуникационный шлейф LON
3
Визуальная индикация выходов -
ЖК-дисплей с подсветкой,
Компьюторное отображение с помощью утилиты S
3
МАГНИТНЫЕ ПЕРЕКЛЮЧАТЕЛИ
Контроллер оборудован четырьмя внутренними магнитными переключателями (герконами),
обеспечивающими пользователю интерфейс для навигации по меню и возможность конфигурации
параметров в полевых условиях без применения HART-коммуникатора. Расположение герконов
показано на рис. 3.

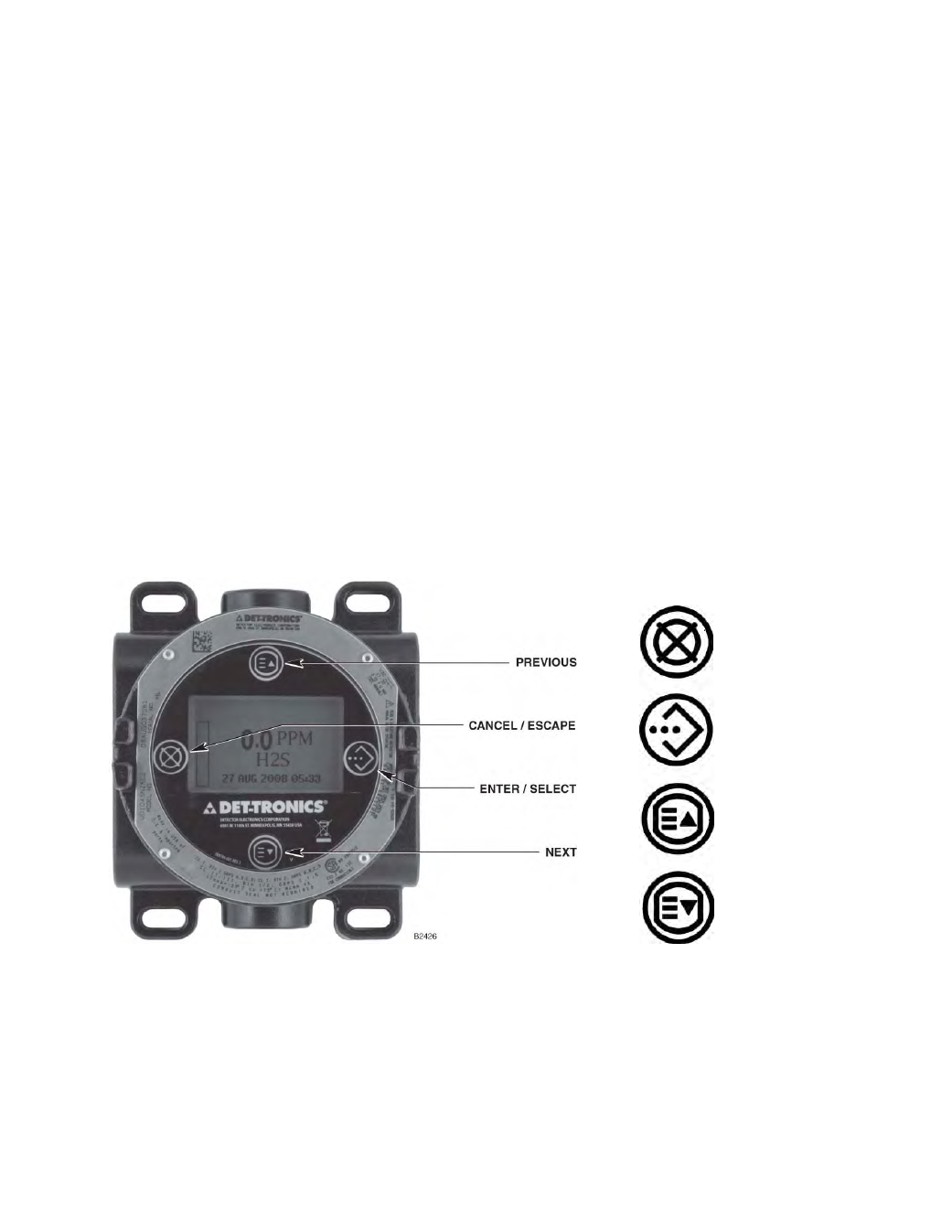

Рис. 3. Лицевая панель контроллера UD10-DCU и обозначение функций герконов.
Герконы используются для конфигурации устройств, проверки состояний и журналов событий, а
также выполнения процедуры калибровки. Обозначение герконов показано на рис. 3. Для активации
геркона требуется лёгкое касание магнитом смотрового окошка лицевой панели контроллера
напротив соответствующего символа геркона.
Предыдущий
Следующий
Отменить/Возврат
к предыдущему
состоянию
Ввод/Выбрать
доступ к меню
