Калибровка – Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 89
95-3656
З-3
КАЛИБРОВКА
Трансмиттер модели 505
Калибровка системы трансмитер 505/детектор CGS должна быть выполнена во время пусковых
работ, а также при замене детектора CGS. Порядок проведения калибровки трансмиттера 505
указан в приведённой ниже таблице. Калибровка в контроллере UD10-DCU не обеспечивается.
ПРЕДУПРЕЖДЕНИЕ
Перед снятием крышки корпуса трансмиттера убедиться в отсутствии опасного
уровня загазованности в зоне
Номер
п/п
Положение
переключателя
Действия оператора
1
Переключатель
CAL/NORM
в
положении CAL.
1. Загорается светодиод.
2. Подключить цифровой вольтметр к контрольным гнёздам
трансмиттера.
3. Установить предел шкалы измерения на 2 В пост. тока.
2
Переключатель
ZERO/SPAN
в
положении ZERO.
1.
Отрегулировать потенциометр нуля для получения показаний
вольтметра 0,000 В, см. примечание 3.
3
Переключатель
ZERO/SPAN
в
положении SPAN.
1.
Отрегулировать потенциометр 4 мА до получения показаний
вольтметра 0,167 В.
2. Подать калибровочный газ 50% НКПР на сенсор. После того, как
выходной сигнал стабилизируется, отрегулировать потенциометр
регулировки диапазона до получения показаний 0,500 В.
4
Переключатель
ZERO/SPAN
в
положении ZERO.
1.
Проверка чувствительности. Показания вольтметра должны быть
выше, чем 15 мВ; см. примечание 5.
2.
Убрать калибровочный газ.
3.
Когда показания вольтметра достигнут 2 мВ или меньше,
отсоединить измерительные щупы.
5
Переключатель
CAL/NORM
в
положении NORM.
1.
Светодиод должен погаснуть.
2.
Калибровка закончена.
3
. Установить крышку трансмиттера на место.

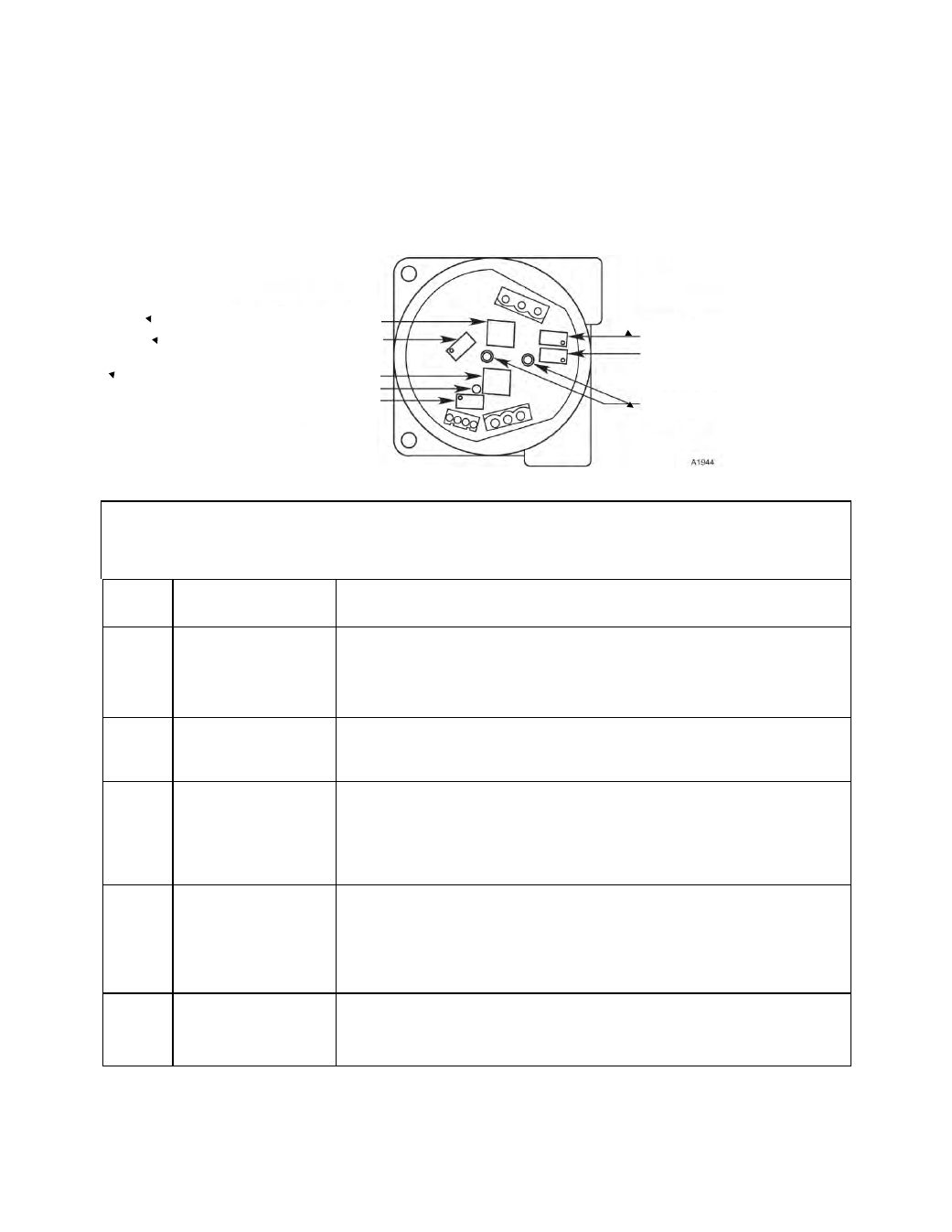

Переключатель ZERO/SPAN
Потенциометр регулировки
напряжения на сенсоре
Переключатель CAL/NORM
Светодиод калибровки
Потенциометр регулировки 4-20 мА
Потенциометр регулировки нуля
Потенциометр регулировки
диапазона
Контрольные гнёзда
